7.4 Cihazın besleme şebekesine bağlanması
7.4.1 AC bağlantı soketinin yapılandırılması
1
2
3
4

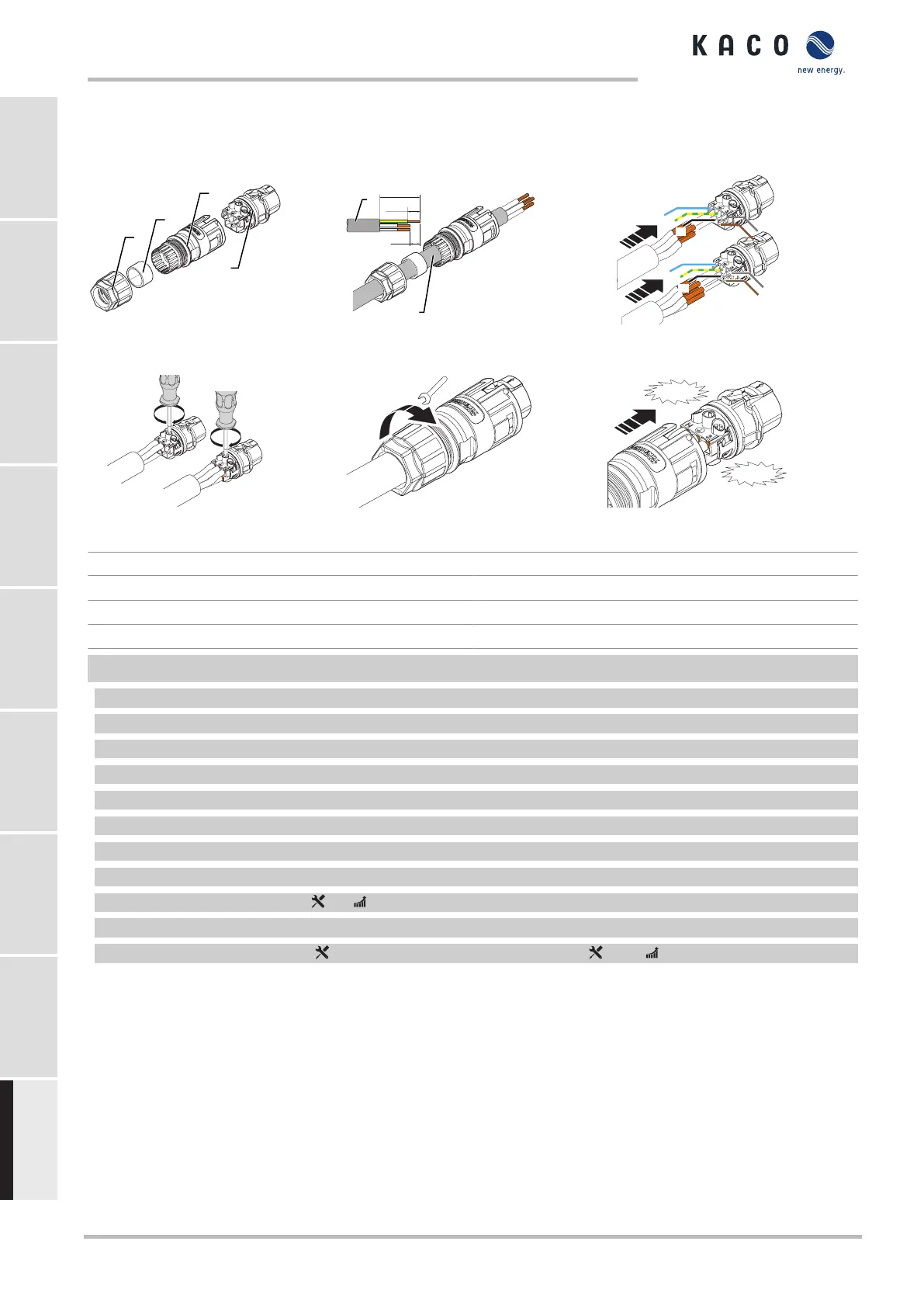

Şek.11: AC bağlantı soketi
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Şek.12: Hat izolasyonunun sıyrılması
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Şek.13: Diğerinin kontaklı fişe
bağlanması
1 Nm
1 Nm
Şek.14: Muhafazadaki cıvataların
sıkılması
30
6,5 Nm
Şek.15: Kablo rakorunun sıkılması
CLICK
!
C
LICK
!
Şek.16: Kontaklı fişin muhafazaya
bastırılması
Açıklamalar
1 Kablo rakoru 4 Kontaklı fiş
2 Conta 5 Hat
3 Mahfaza 6 Kablo uzunlukları
↻ Bağlantı bölmesi açıktır.
1 Kablo rakorunu hattın üzerine itin.
2 Contayı kullanılan kablo çapına göre seçin.
3 Muhafazayı conta ile hat üzerine itin.
4 Kablo kılıfını sıyırın. [sl. 50 mm]
5 N, L1 damarlarını 1 fazlı bağlantıda veya N, L1, L2, L3 damarlarını 3 fazlı bağlantıda 8 mm kısaltın.
6 1 fazlı bağlantıda L1 veya 3 fazlı bağlantıda damarları N, 12 mm sıyırın.
7 Esnek damarlara DIN 46228 uyarınca kablo yüksükleri takılmalıdır.
8 Damarları, kontaklı fiş üzerindeki çizime göre kontaklara yönlendirin.
9 Kontaklı fişteki cıvataları sıkın. [ S_2/ 1 Nm]
10 Kontaklı fişi, "tık" sesi duyulana kadar muhafazaya bastırın.
11 Muhafazayı, açık ağızlı anahtar [ W_29] ile tutun ve kablo rakorunu sıkın. [ W_29/ 6,5 Nm]
» Elektrik bağlantısını yapın.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Sayfa 248
