WSKAZÓWKA
Rodzaj i konfiguracja modułów fotowoltaicznych.
Podłączone moduły fotowoltaiczne należy zwymiarować zgodnie z IEC 61730 Class A stosownie do przewi-
dzianego napięcia systemowego DC, jednakże co najmniej do wartości napięcia sieci AC
7.5.5 Podłączanie generatora fotowoltaicznego
ZAGROŻENIE
Zagrożenie życia wskutek porażenia prądem!
Ciężkie obrażenia albo śmierć wskutek dotknięcia przyłączy pod napięciem. Podczas naświetlania generato-
ra fotowoltaicznego na otwartych końcach przewodów DC panuje napięcie stałe.
› Przewody generatora fotowoltaicznego chwytać wyłącznie za izolację. Nie dotykać nieosłoniętych koń-
ców przewodów.
› Unikać zwarć.
› Nie podłączać do urządzenia pasm z uziemieniem.
OSTROŻNIE
Uszkodzenie generatora fotowoltaicznego wprzypadku nieprawidłowej konfiguracji złącza wtykowe-
goDC!
Nieprawidłowa konfiguracja złącza wtykowego DC (biegunowość +/-) przy podłączeniu do przyłącza DC,
przy trwałym czasie podłączenia, prowadzi do zniszczenia urządzenia.
› Przed podłączeniem generatora fotowoltaicznego należy zawsze sprawdzić biegunowość (+/-) złącza
wtykowego DC.
› Przed użyciem modułów solarnych porównać wartości napięcia określone przez producenta zwarto-
ściami faktycznie zmierzonymi. Napięcie DC instalacji fotowoltaicznej wżadnym momencie nie może
przekraczać maksymalnego napięcia biegu jałowego.
Podłączanie generatora fotowoltaicznego
↻ Połączenie wtykoweDC jest skonfigurowane, agenerator fotowoltaiczny jest
sprawdzony pod kątem braku zwarcia doziemnego.
1 Zdjąć zaślepki zwymaganych przyłączyDC na spodzie urządzenia.
2 Połączenia wtykoweDC podłączyć parami do wtyków przyłączeniowych bieguna
dodatniego iujemnegoDC.
» Urządzenie jest połączone z generatorem fotowoltaicznym.
1 2
A
B
1 2

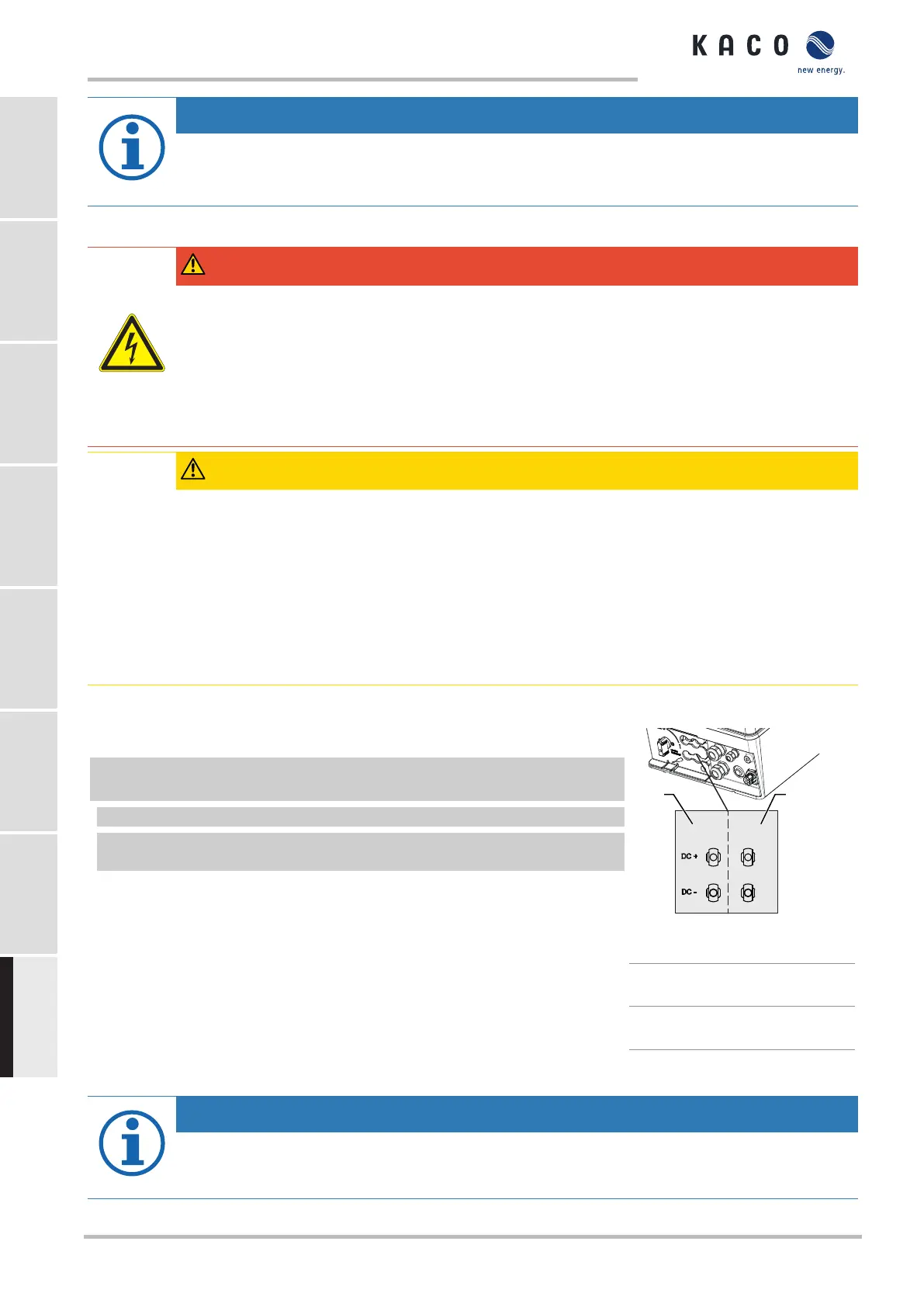

Rys.24: Przyłącze bieguna dodat-
niego iujemnegoDC
1 Przyłącze DC w trackerze
MPPA
2 Przyłącze DC w trackerze
MPPB
7.6 Tworzenie wyrównania potencjałów
WSKAZÓWKA
W zależności od miejscowych przepisów instalacyjnych, może występować konieczność uziemienia urzą-
dzenia za pomocą drugiego przyłącza uziemiającego. Można w tym celu zastosować trzpień gwintowany na
spodzie urządzenia.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 224
