Il dispositivo è dotato di una ventola assiale. Essa è ubicata nella parte alta della pa-
rete laterale sinistra dell'alloggiamento. Sostituire la ventola in caso di:
 Notevole imbrattamento
 Anomalia
↻ Scollegare il dispositivo sul sezionatore CC integrato.
↻ Attendere che la ventola arresti la rotazione.
1 Togliere il rivestimento protettivo con griglia di aerazione con le 4 viti [ T_15]
2 Rimuovere con cautela il rivestimento protettivo con ventole verso il basso e
scollegare il connettore di alimentazione dalla ventola.
» Sostituire o pulire la ventola difettosa.
Smontaggio delle ventole
↻ Rivestimento e ventola sono stati smontati.
↻ AVVERTENZAPrima dello smontaggio, tenere conto della posizione di montag-
gio della ventola!
1 Rimuovere la ventola dal coperchio di protezione tramite il supporto della gri-
glia.
2 Pulire la copertura della ventola.
» Inserire la ventola sostitutiva.
Inserimento della ventola
↻ La ventola difettosa è stata smontata.
↻ AVVERTENZAUtilizzare ventole dello stesso design e tipo per la sostituzione.
1 Inserire la ventola nel supporto della griglia del coperchio di protezione.
2 inserire la ventola nel supporto della griglia.
3 Inserire il connettore delle ventole.
4 Posizionare il coperchio della ventola sulla rientranza della ventola e fissarlo con
le viti di fissaggio.
» La ventola sostitutiva è pronta all'uso.
» Attivare il dispositivo.
4
3
1
2

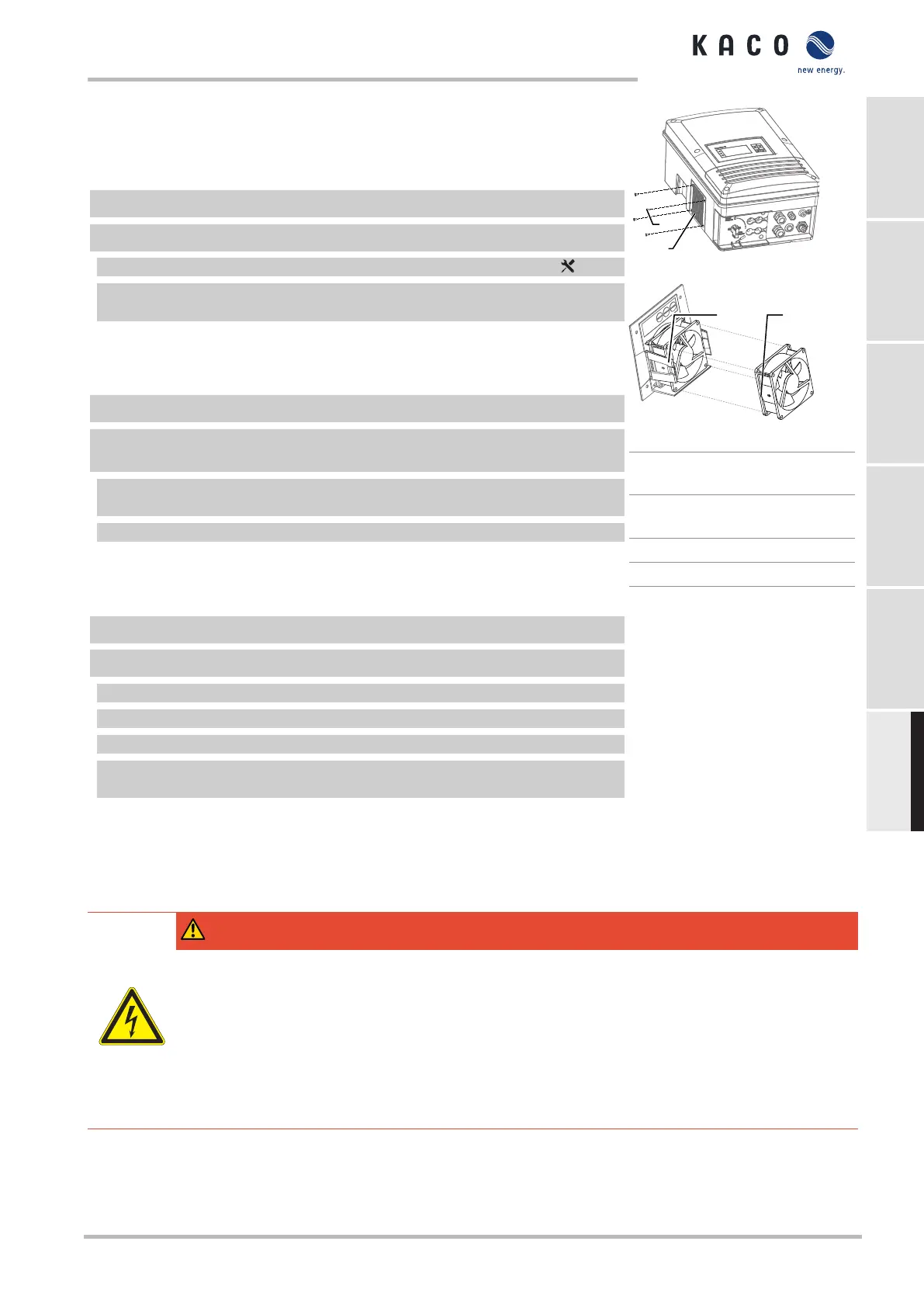

Imm.27: Smontare la ventola
21
Imm.28: Estrarre la ventola
1 Griglia di protezione delle
ventole
2 Fissaggio per griglia di prote-
zione
3 Ventilatore
4 Arresto della ventola
8.4 Disinserimento per manutenzione / rimozione anomalia
PERICOLO
Nei morsetti e nei conduttori dell’apparecchio, anche se spento e disconnesso, sono presenti tensioni
che possono provocare la morte!
Il contatto con i conduttori e/o i morsetti / le sbarre collettrici all'interno dell'apparecchio causa la morte o
gravi lesioni.
L’apertura e la manutenzione del dispositivo devono essere effettuate esclusivamente da un elettrotecnico
specializzato e autorizzato e riconosciuto dall'azienda di gestione della rete elettrica.
› Rispettare tutte le norme di sicurezza e le condizioni tecniche di alimentazione attualmente vigenti
dell’impresa responsabile dell’approvvigionamento elettrico.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 169
