8.5 Aansluitingen afklemmen
8.5.1 AC-aansluiting
A
B
B

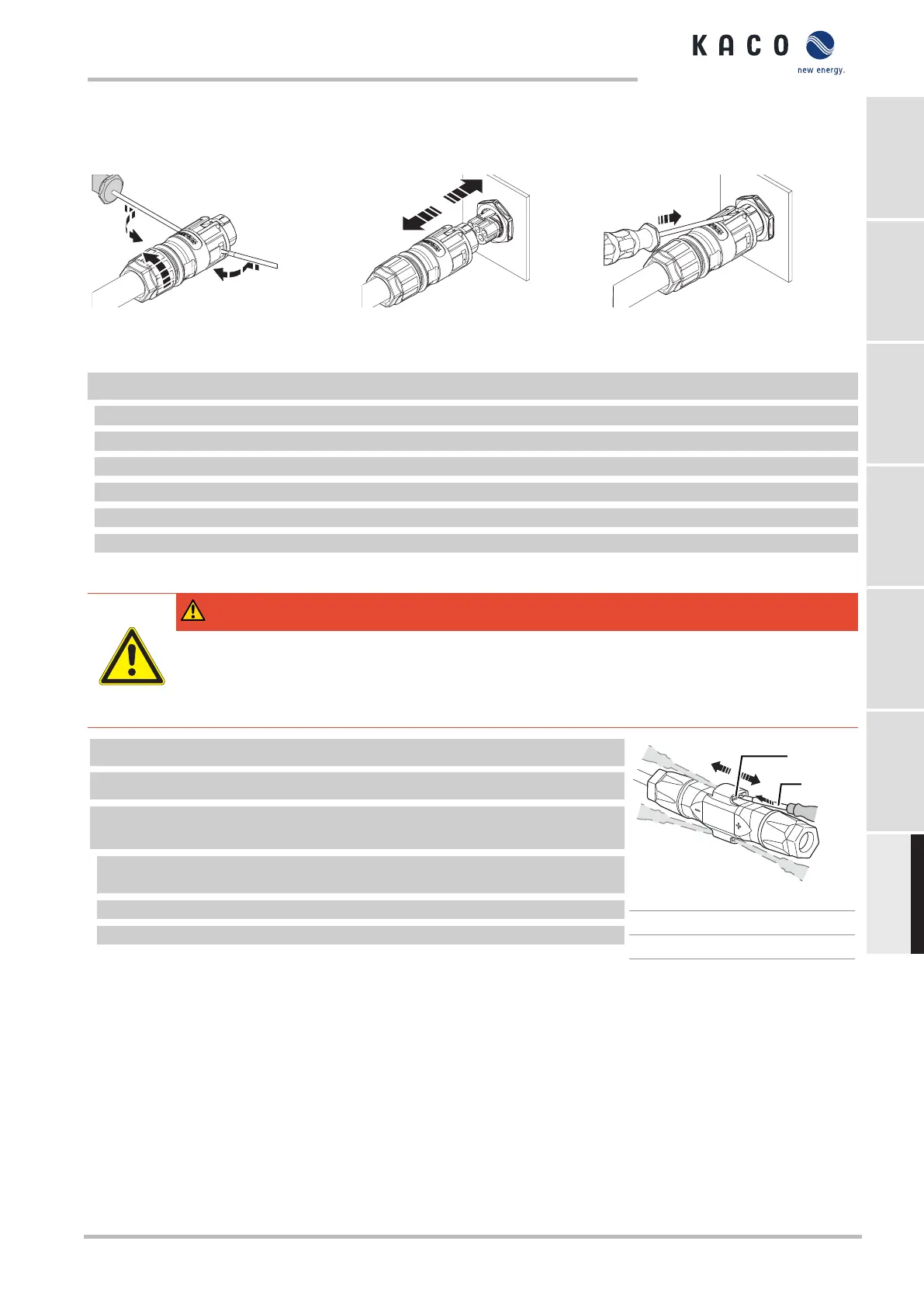

Afb.29: Behuizing openen en kabels
losmaken
Afb.30: AC-aansluitstekker losmaken Afb.31: AC-aansluitstekker van de stek-
kerverbinding van het apparaat schei-
den
↻ AC-/DC-spanningsvrijheid vaststellen.
1 Met behulp van een schroevendraaier (bladgrootte 3 mm) het rooster aan de koppeling indrukken.
2 Stekkerverbinding ontgrendelen en aansluitstekker eraf trekken.
3 Kabelwartel losdraaien.
4 Met behulp van een schroevendraaier de contactdrager aan beide kanten ontgrendelen.
5 Contactdrager uit de behuizing trekken.
6 Schroeven aan de contactdrager losmaken en aders eruit halen.
8.5.2 DC-aansluiting
GEVAAR
Vernieling van de DC-stekker
DC-stekkers kunnen bij het scheiden onder belasting door het ontstaan van vlambogen worden vernield.
Houd absoluut de volgorde van uitschakelen aan:
› Controleer de volledige stroomvrijheid met een ampèretang op alle DC-kabels.
↻ Stel de AC-/DC-spanningsvrijheid vast.
↻ Vergewis u met behulp van een ampèretang van de stroomvrijheid.
↻ OPMERKING:Stekkers mogen onder spanning maar nooit onder belasting
worden uitgetrokken.
1 Druk met behulp van een schroevendraaier (bladbreedte 3 mm) het rooster aan
de koppeling eruit.
2 Laat de schroevendraaier steken.
3 Klem de DC-stekker van de DC-bus af.
1
2
1
2
Afb.32: Stekker uittrekken
1 Schroevendraaier
2 Raster
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 199
