Raccordement du générateur PV
↻ Connecteur à fiche CC configuré et connexion à la terre contrôlée du générateur
PV.
1 Retirer les capuchons de protection des connecteurs CC nécessités au-dessous
de l’appareil.
2 Insérer les connecteurs CC par paires dans les fiches de raccordement CC posi-
tifs et CC négatifs.
» L’appareil est relié au générateur PV.
1 2
A
B
1 2

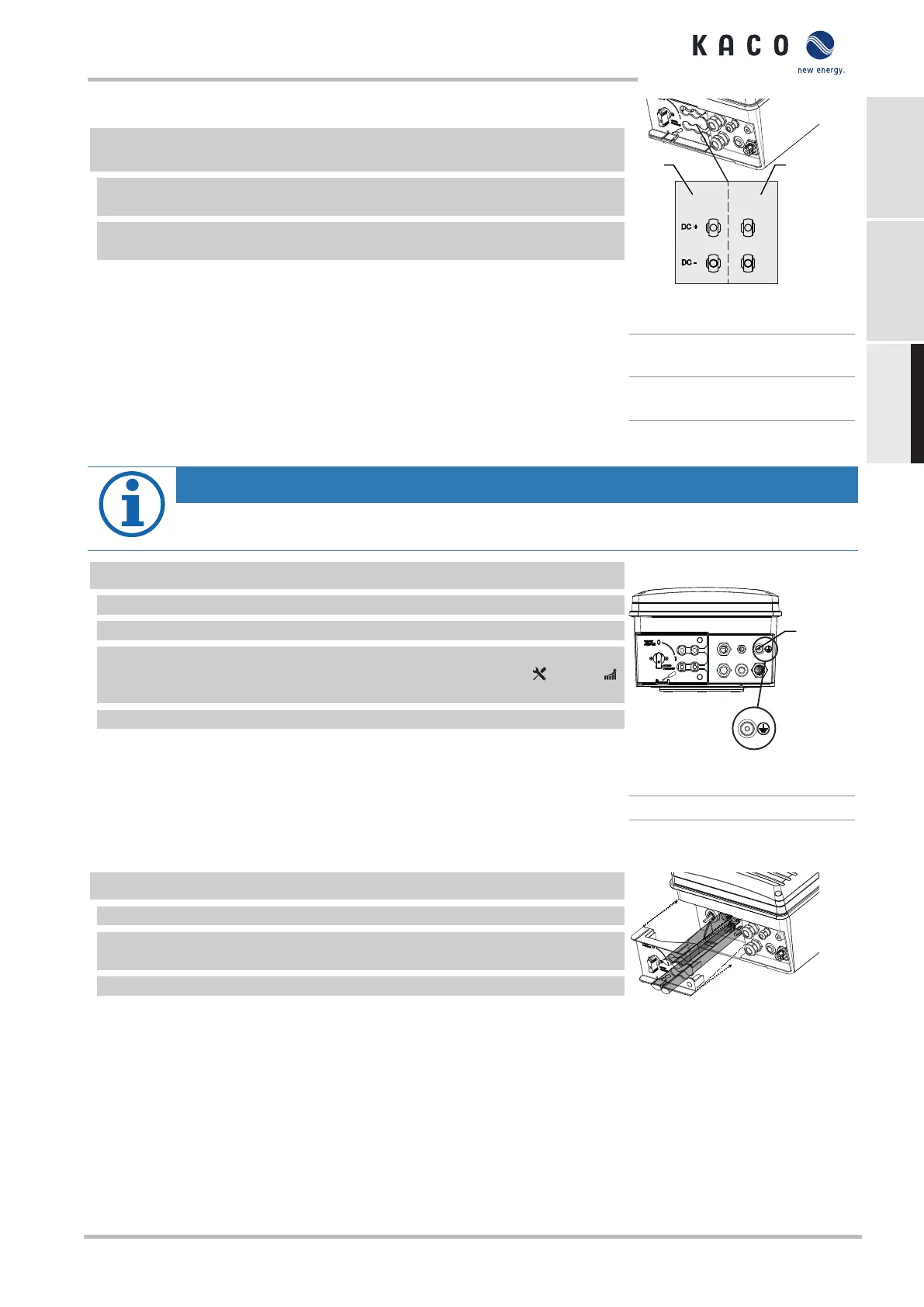

Ill.24: Connexion pour les bornes
CC positives et CC négatives
1 Raccordements CC au régula-
teur MPP A
2 Raccordements CC au régula-
teur MPP B
7.6 Établir une liaison équipotentielle
REMARQUE
Selon les prescriptions d’installation locales, il peut être nécessaire de mettre l’appareil à la terre avec une
deuxième connexion à la terre. Pour ce faire, utiliser le boulon du côté inférieur de l’appareil.
↻ L’appareil est monté au support.
1 Dénuder la ligne pour la liaison équipotentielle.
2 Doter le câble dénudé d’une cosse ronde M4.
3 Placer la ligne pour la liaison équipotentielle sur le point de mise à la terre et la
fixer avec une vis M4 x10 supplémentaire et une rondelle d’arrêt [
W_T30 /
2,2 Nm]
4 Vérifier si la ligne branchée est bien fixée.
» Le boîtier est compris dans la liaison équipotentielle.
1
Ill.25: Point de mise à la terre sup-
plémentaire
1 Boulon de mise à la terre
7.7 Fermeture du compartiment de raccordement
↻ Le raccordement au secteur est préparé.
1 Passer les câbles CA par le capot.
2 Mettre en place le capot à l’endroit indiqué et le faire encranter en appuyant
dessus.
3 Mettre le disjoncteur CC sur «1».
» Mettre l’appareil en service.
5 46
Ill.26: Fermer le couvercle de rac-
cordement
8 Maintenance et élimination des défauts
8.1 Contrôle visuel
Vérifiez si le produit et les lignes présentent des signes extérieurs visibles de détériorations et vérifiez le cas échéant un
état de fonctionnement affiché. En cas de dommages, en informer votre installateur. Seul un électricien doit effectuer les
réparations.
