Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

3 Beschrijving van het apparaat
3.1 Functionele werking
De omvormer zet de door PV-modules opgewekte gelijkspanning om in wisselspanning en voedt deze spanning in het
openbare elektriciteitsnet. Als er voldoende instraling aanwezig is en een bepaalde minimale spanning op het apparaat
staat, begint de opstartprocedure. Het voeden begint nadat de PV-generator de isolatietest heeft behaald en de netpara-
meters voor de bewakingstijd binnen de eisen van het elektriciteitsbedrijf liggen. Als de minimale spanningswaarde bij
het invallen van de schemering niet wordt bereikt, wordt het voedingsbedrijf beëindigd en het apparaat automatisch uit-
geschakeld.
3.2 Opbouw van de installatie
KWhKWh
PV-generator
PV-generator
Omvormer met
(DC scheidingsschakelaar* &)
koppelschakelaar
Verbruiker
kWh-meter
kWh-meter
afname
Netbewakingspunt
Installatieautomaat
Installatieautomaat
Selectieve
hoofdschakelaar
Selectieve
hoofdschakelaar
Omvormer met
(DC scheidingsschakelaar* &)
koppelschakelaar

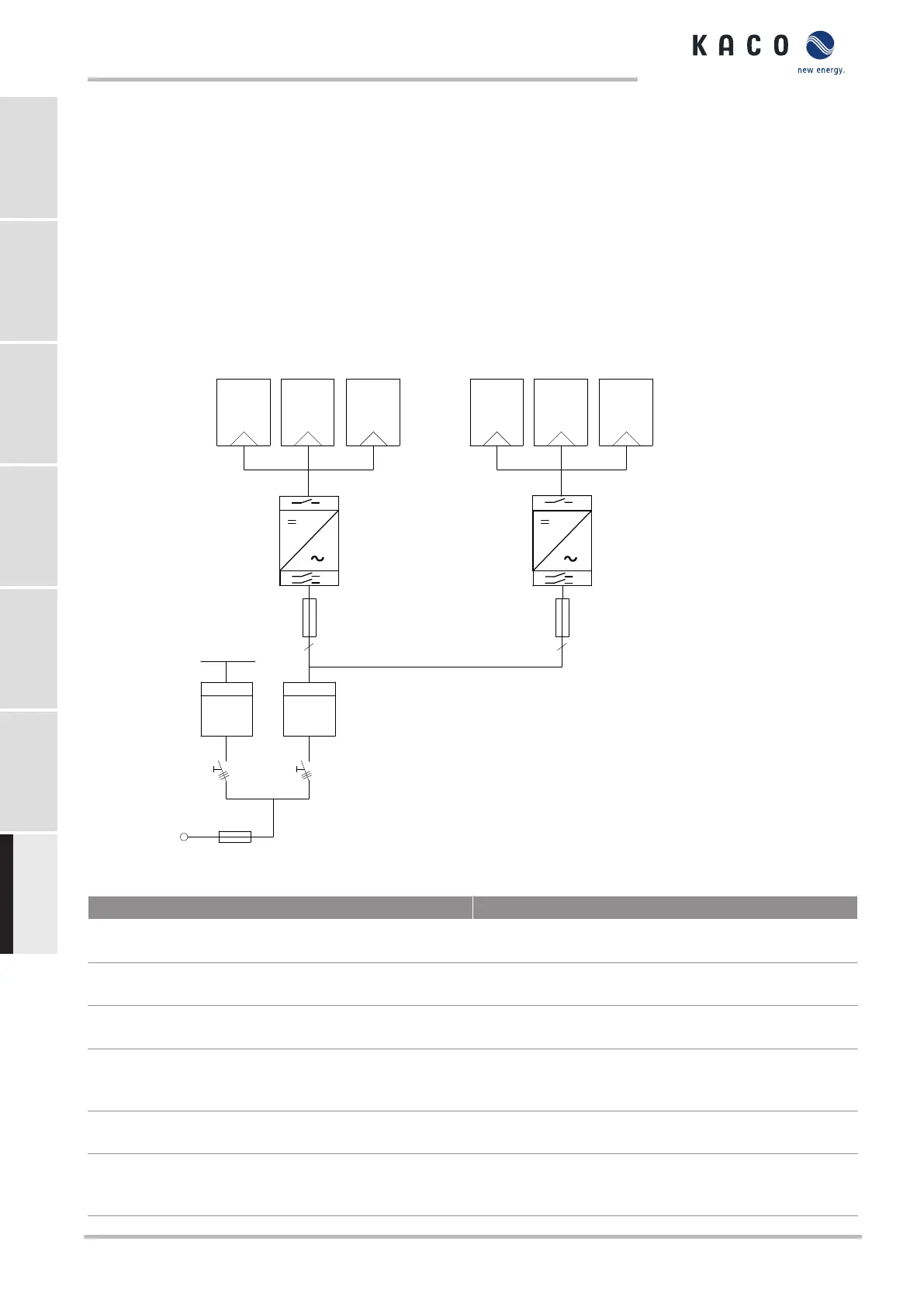

Afb.1: Overzichtsschakelschema voor een installatie met twee omvormers
Legenda Definitie/aanwijzing betreffende de aansluiting
PV-generator De PV-generator zet stralingsenergie van het zonlicht om in
elektrische energie.
Omvormer met koppelschakelaar De PV-generator wordt aangesloten aan de DC-aansluiting
van het apparaat.
Installatieautomaat De lijnbeveiliging is een beveiligingsinrichting tegen te hoge
spanning.
kWh-meter De kWh-meter wordt door het energiebedrijf voorgeschre-
ven en geïnstalleerd. Sommige energiebedrijven gaan ook
akkoord met de inbouw van eigen geijkte kWh-meters.
Selectieve hoofdschakelaar De specificatie van de selectieve hoofdschakelaar wordt
door uw energiebedrijf vastgelegd.
kWh-meter afname De kWh-meter afname wordt door het energiebedrijf voor-
geschreven en geïnstalleerd. Deze meet de afgenomen
energie.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 180
