Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

4
3
2
1
5
A
A
D
C
C
B
B
50 mm

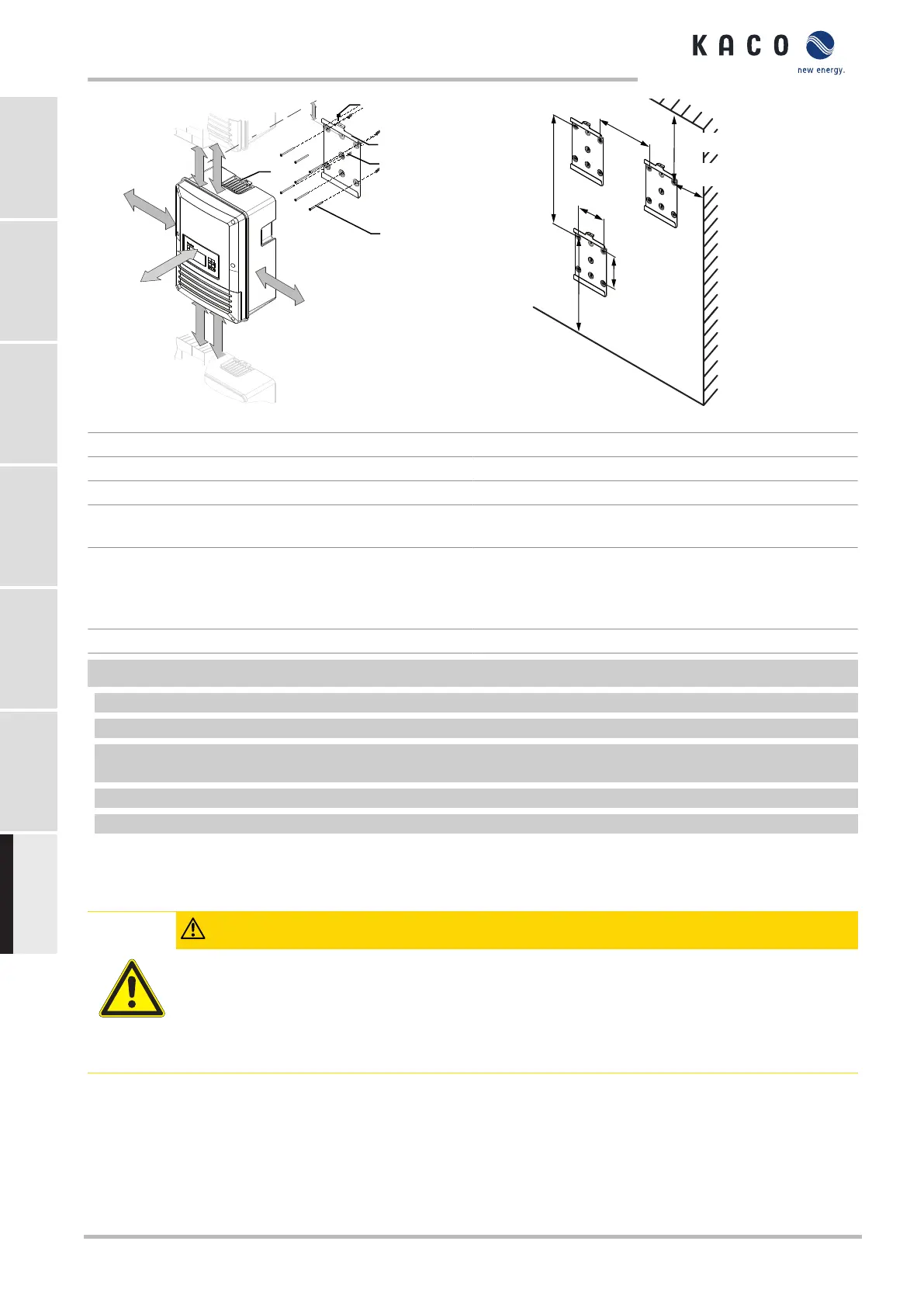

Afb.7: Minimale afstanden voor wandmontage
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Afb.8: Wandmontage
Legenda
1 Houder 4 Lus met beveiliging
2 Pluggen voor bevestiging [S6 – Ø 6mm/ 50mm] 5 Schroef voor borging (1x)
3 Schroef voor bevestiging (5x) [Z2+Sleuf 5x50 Houder
bevestigen [Zie hoofdstuk6.3}Bladzijde187]]
A Minimale afstand: 150 mm (zonder apparaat 304.5
mm )
aanbevolen afstand 475 mm
(zonder apparaat 510
mm *)
C Minimale afstand: 700 mm
B Minimale afstand: 500 mm D Aanbevolen afstand: 250 mm
↻ Kartonnen verpakking met houder en montage-set uit de verpakking gehaald en geopend.
1 Markeer de ophangpositie volgens de positie van de houder met een lijn op het wandvlak.
2 Teken de positie van de boorgaten af met behulp van de uitsparing in de houder.
OPMERKING:In de tekening is reeds rekening gehouden met de minimale afstanden tussen twee apparaten resp.
het apparaat en het plafond/de vloer.
3 Bevestig de houder met geschikt bevestigingsmateriaal uit de montage-set aan de wand.
OPMERKING:Zorg ervoor dat de houder in de juiste stand staat.
» Ga door met de montage van het apparaat.
6.4 Apparaat plaatsen en bevestigen
VOORZICHTIG
Letselgevaar door onjuist optillen en transporteren.
Door onjuist optillen kan het apparaat kantelen en daardoor vallen.
› Til het apparaat altijd verticaal op aan de gedefinieerde grepen.
› Gebruik een opstaphulp voor de gekozen montagehoogte.
› Draag veiligheidshandschoenen en veiligheidsschoenen bij het hijsen en neerzetten van het apparaat.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 188
