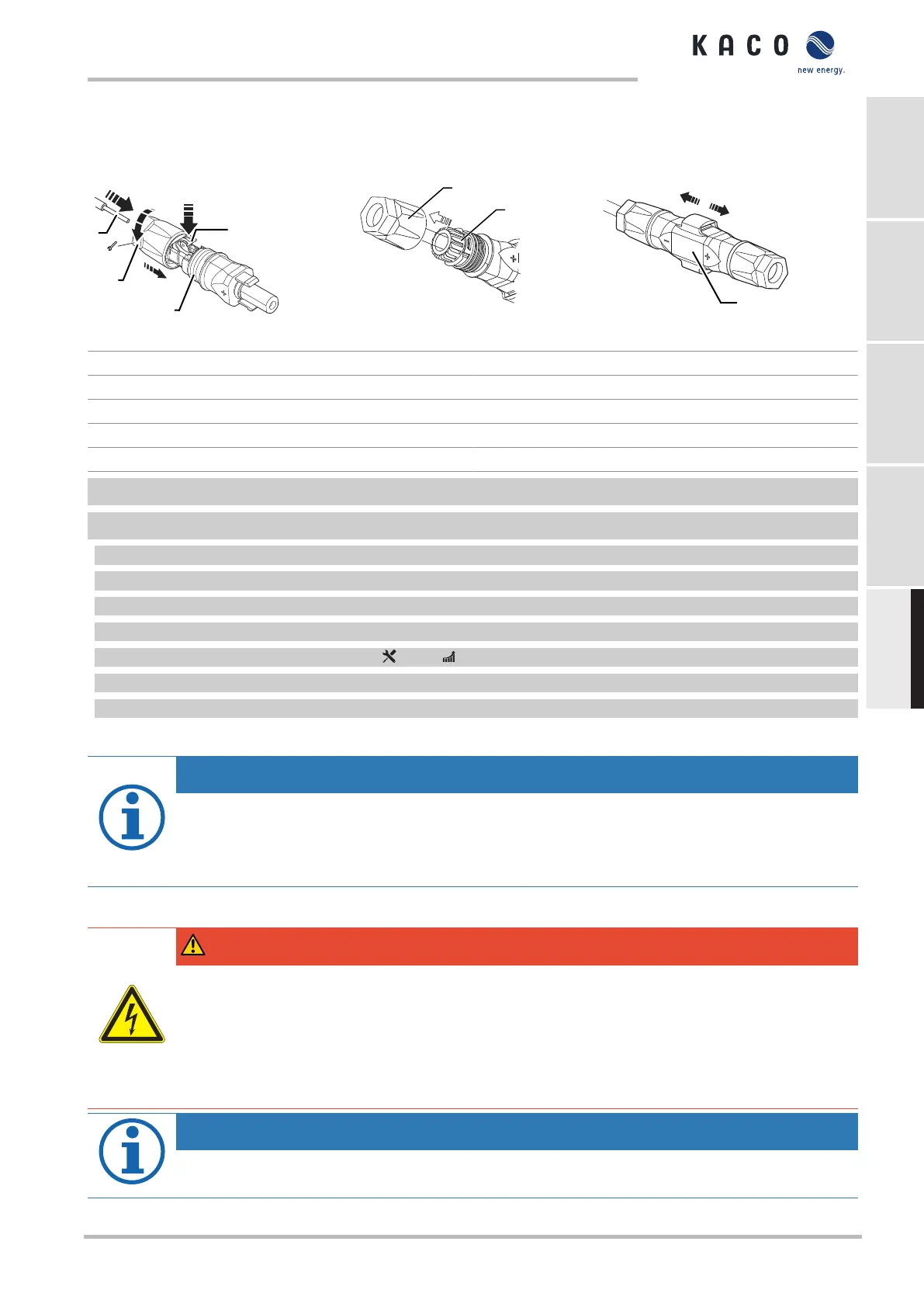

7.5 Conectar gerador FV ao dispositivo
7.5.1 Configurar conector DC
d
c
a
b
1
2
5
6
Fig.18: Introduzir os fios
3
4
Fig.19: Introduzir o inserto no
casquilho
7
Fig.20: Verificar a fixação
Legenda
1 Fio para ligação CC 5 Bucim de cabo
2 Mola 6 Ficha de contacto
3 Aplicação 7 Acoplamento
4 Bucha
↻ Área de ligações aberta.
↻ NOTA:Antes de descarnar tenha em atenção, que não corte nenhum fio individual.
1 Introduzir cuidadosamente os fios isolados com cabos torcidos até à ligação.
NOTA:As extremidades dos cabos devem estar visíveis na mola.
2 Feche a mola de forma a que fique encaixada.
3 Inserir aplicação na bucha.
4 Fixar e apertar a união roscada para cabo [ W_15/ 1,8 Nm]
5 Juntar a aplicação com a ficha de contacto.
6 Verificar encaixe puxando ligeiramente no acoplamento.
» Efetue as ligações elétricas.
NOTA
Na colocação, deve ser observado o raio de curvatura permitido de, no mínimo, 4x o diâmetro de cabo.
Uma força de torção demasiado grande prejudica o tipo de proteção.
› Antes do conector, todas as cargas mecânicas devem ser recolhidas.
› Não são permitidas adaptações rígidas em conectores DC.
7.5.2 Verificar o gerador FV quanto a curtos-circuitos à terra
PERIGO
Perigo de morte devido a choque elétrico!
Ferimentos graves ou morte devido ao contacto com as ligações sob tensão. Em caso de radiação solar no
gerador FV, as pontas descarnadas dos fios CC estão sob tensão contínua.
› Agarrar os fios do gerador FV apenas pelo isolamento. Não tocar nas pontas dos fios descarnadas.
› Evitar curto-circuitos.
› Não conectar ao dispositivo quaisquer fios com curto-circuito à terra.
NOTA
O valor limiar a partir do qual a monitorização do isolamento comunica um erro pode ser definido no menu
PARÂMETROS
.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 135
