7.4.2 Podłączanie do sieci
Podłączanie do sieci
↻ Wtyk przyłączeniowyAC jest prawidłowo skonfigurowany.
1 Wtyk przyłączeniowyAC podłączyć do połączenia wtykowego urządzenia.
ð WSKAZÓWKA:Połączenie wtykoweAC jest prawidłowo podłączone po
usłyszeniu zatrzaśnięcia.
2 Prawidłowo ułożyć przewody, uwzględniając poniższe zasady:
- Ułożyć przewody wokół urządzenia, zachowując minimalny odstęp 20cm
- Przewodów nigdy nie układać nad półprzewodnikiem (elementem chłodzącym)
- Zbyt duże siły gnące mogą obniżyć stopień ochrony. Przewody układać z zacho-
waniem promienia gięcia wynoszącego min. 4xjego średnicy.
» Urządzenie jest podłączone do sieci elektrycznej.

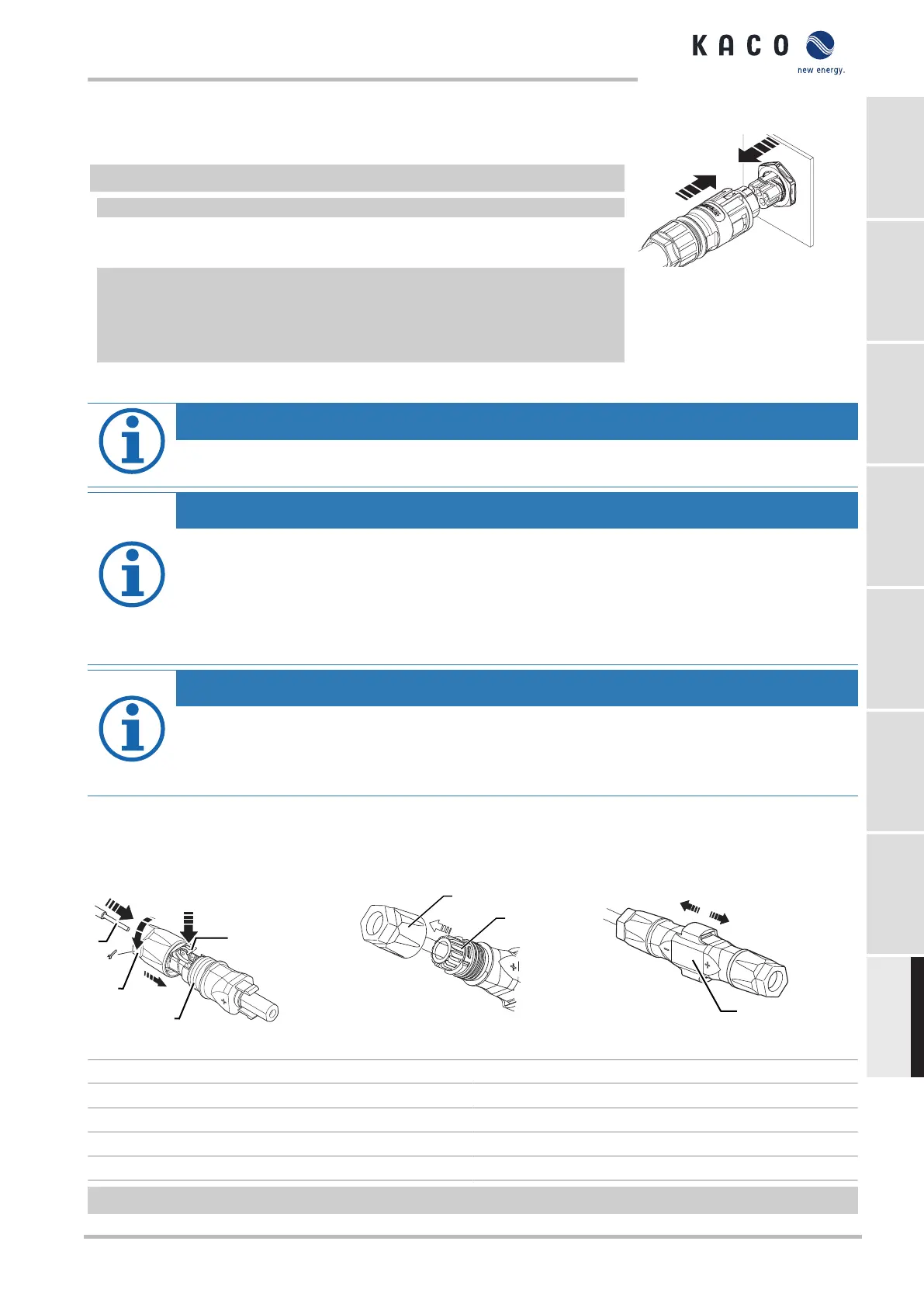

Rys.17: Zatrzasnąć wtyk przyłącze-
niowy AC w połączeniu wtykowym
urządzenia.
WSKAZÓWKA
W ostatecznej instalacji należy przewidzieć rozłącznik po stronie AC. Rozłącznik ten należy zamontować w
sposób zapewniający w każdej chwili nieograniczony dostęp.
WSKAZÓWKA
Jeżeli przepisy dotyczące instalacji wymagają zastosowania wyłącznika różnicowoprądowego, to należy za-
stosować wyłącznik typu A.
Wrazie zastosowania typuA, wmenu „Parametry” wartość progową izolacji należy ustawić na poziomie
większy/równy (≥) 200kΩ Menu.
W przypadku pytań dotyczących właściwego typu prosimy o kontakt z instalatorem lub naszym działem ob-
sługi klienta KACO new energy.
WSKAZÓWKA
W przypadku wysokiej rezystancji przewodów, tj. przy dużej długości przewodów po stronie sieci, zwiększa
się napięcie na zaciskach sieciowych urządzenia podczas pracy w trybie zasilania. Jeżeli napięcie to przekro-
czy specyficzną dla danego kraju wartość przepięcia w sieci, nastąpi wyłączenie urządzenia.
› Zwracać uwagę na dostatecznie duże przekroje przewodów lub na ich małe długości.
7.5 Podłączanie generatora fotowoltaicznego do urządzenia
7.5.1 Konfiguracja połączenia wtykowegoDC
d
c
a
b
1
2
5
6
Rys.18: Wprowadzić żyły
3
4
Rys.19: Wsunąć wkład do tulei
7
Rys.20: Sprawdzić zamocowanie
Objaśnienia
1 Żyła przyłączaDC 5 Przepust kablowy
2 Sprężyna 6 Wtyk kontaktowy
3 Wkład 7 Złącze
4 Tuleja
↻ Skrzynka przyłączeniowa otwarta.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 221
