7.5.2 Realizar la conexión a la red
Conexión 4 conductores, TN, sistema TT
↻ La conexión a la red está preparada.
↻ Cables de CA equipados con un terminal de cable anular M10 [anchura máx. b42
mm ]
1 Afloje la tuerca con arandela de seguridad del punto de toma a tierra marcado.
2 Coloque el cable de toma a tierra en el punto de toma a tierra. Fíjelo con la tuer-
ca y la arandela de retención previstas [ W_17 / 10 Nm].
24
3 Coloque el terminal de cable de los conductores L1 / L2 / L3 en la barra colecto-
ra como indica el rótulo y fíjelo con tornillo, tuerca y arandela de seguridad (ele-
mentos de fijación incluidos en el suministro) [ W_17 / 30 Nm].
4 Compruebe que todos cables conectados han quedado fijos.
5 Apriete los racores de los cables de CA [ W_46 / 7,5 Nm].
» El equipo está conectado a la red de cables.

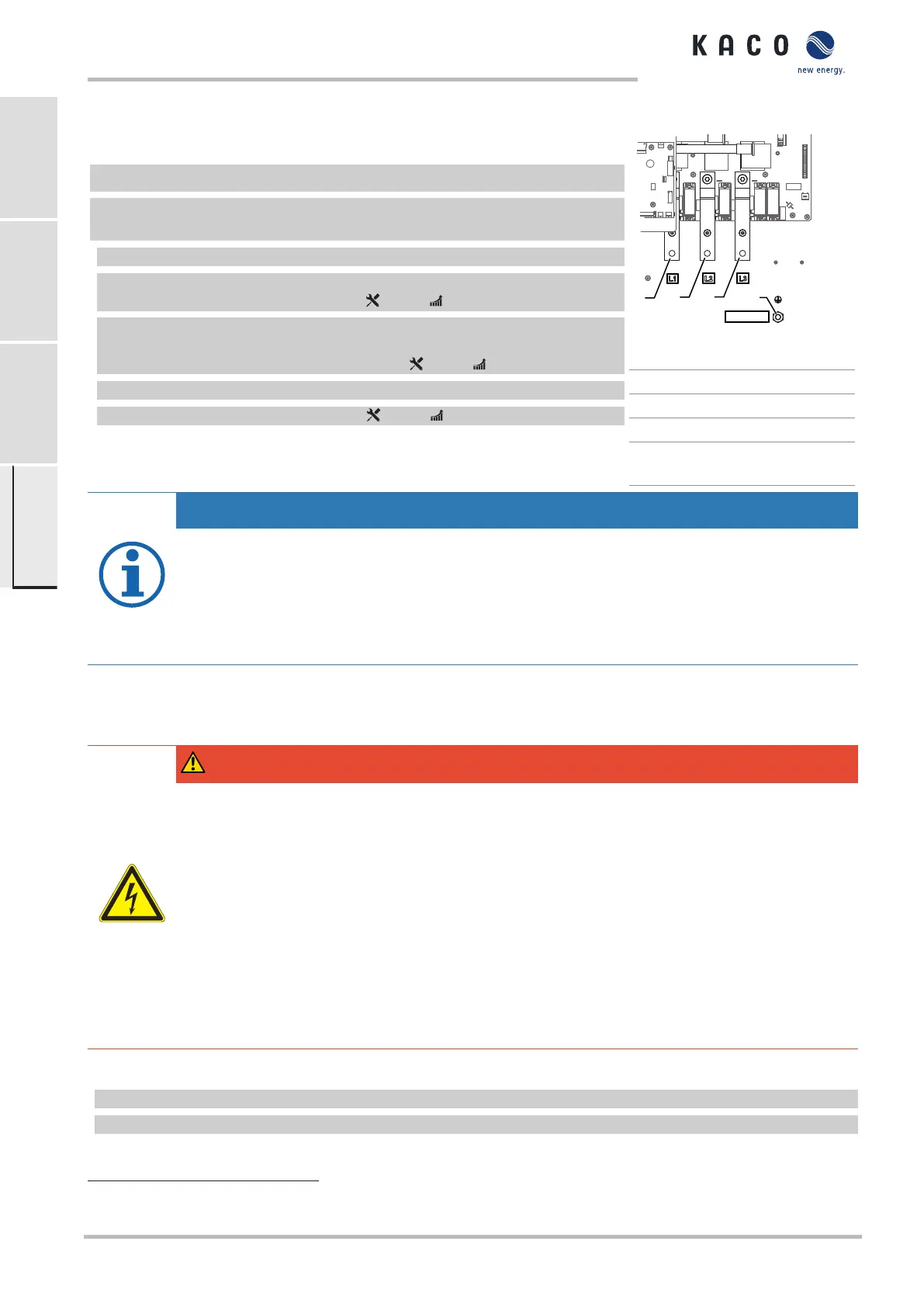

Fig.16: Conexión de red de CA de 4
pines
1 Barra colectora L1
2 Barra colectora L2
3 Barra colectora L3
4 Ground - Punto de toma a tie-
rra
AVISO
Si la instalación prescribe el uso de un FI, se debe utilizar un interruptor diferencial de protección contra la
corriente de fuga se ha de usar uno del tipo A.
Al usar el tipo A, en el menú "Parámetros de CC" debe ajustarse el valor umbral de aislamiento en mayor/
igual que (≥) 200 kOhm Configuration via web user interface.
Para preguntas relacionadas con el tipo adecuado, póngase en contacto con el instalador o con nuestro
servicio de atención al cliente KACO new energy.
7.6 Conectar el generador FV al equipo
7.6.1 Comprobar la toma a tierra del generador FV
PELIGRO
¡Peligro de muerte por descarga eléctrica!
El contacto con las conexiones conductoras de tensión puede ser causa de lesiones graves o incluso la
muerte. Cuando hay radiación en el generador FV llega tensión continua a los extremos abiertos de los ca-
bles de CC.
› Activar la potencia de conexión de la caja de conmutación o la caja combinadora mediante el secciona-
dor de CC.
› La conexión de CC está prevista únicamente para el generador FV. La utilización de cualquier otra fuen-
te se considera uso incorrecto del equipo (p. ej., baterías).
› Tome los conectores del generador FV únicamente por el aislamiento. No toque los extremos abiertos
de los cables.
› Evite los cortocircuitos.
› No conectar ningún ramal con puesta a tierra al equipo.
Comprobar la ausencia de contacto a tierra
1 Mida la tensión continua entre el potencial de tierra (PE) y el cable positivo del generador FV.
2 Mida la tensión continua entre el potencial de tierra (PE) y el cable negativo del generador FV.
ð Si se pueden medir tensiones estables, entonces hay una conexión de tierra en el generador de CC o en su cable-
ado. La relación entre las tensiones medidas proporciona una pista sobre la posición de este fallo.
24
En caso de conexión a una red TN-C, el cable de toma a tierra PEN debe conectarse al Ground - Punto de toma a tie-
rra.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Página 110
