3 Description de l’appareil
3.1 Fonctionnement
L’appareil convertit la tension continue générée par les modules PV en tension alternative et renvoie celle-ci dans l’ali-
mentation du réseau. Le processus de démarrage commence dès qu’il y a suffisamment d’ensoleillement et qu’une ten-
sion minimale donnée circule dans l’appareil. Le processus d’alimentation commence dès que le générateur PV a réussi le
test d’isolation et dès que les paramètres de réseau sont pour une certaine période d’observation dans les valeurs par dé-
faut de l’exploitant du réseau. Si, à la tombée de la nuit, la valeur de la tension est inférieure à la tension minimale, le
mode alimentation prend fin et l’appareil se déconnecte.
3.2 Structure de l’installation
Onduleur
avec disjoncteur de
couplage
Combineur de strings avec
sectionneur CC
*
Boîtier de commutation
Onduleur
avec disjoncteur de
couplage
CA
CA
Combineur de strings avec
sectionneur CC
RS485
Générateur PV
Générateur PV

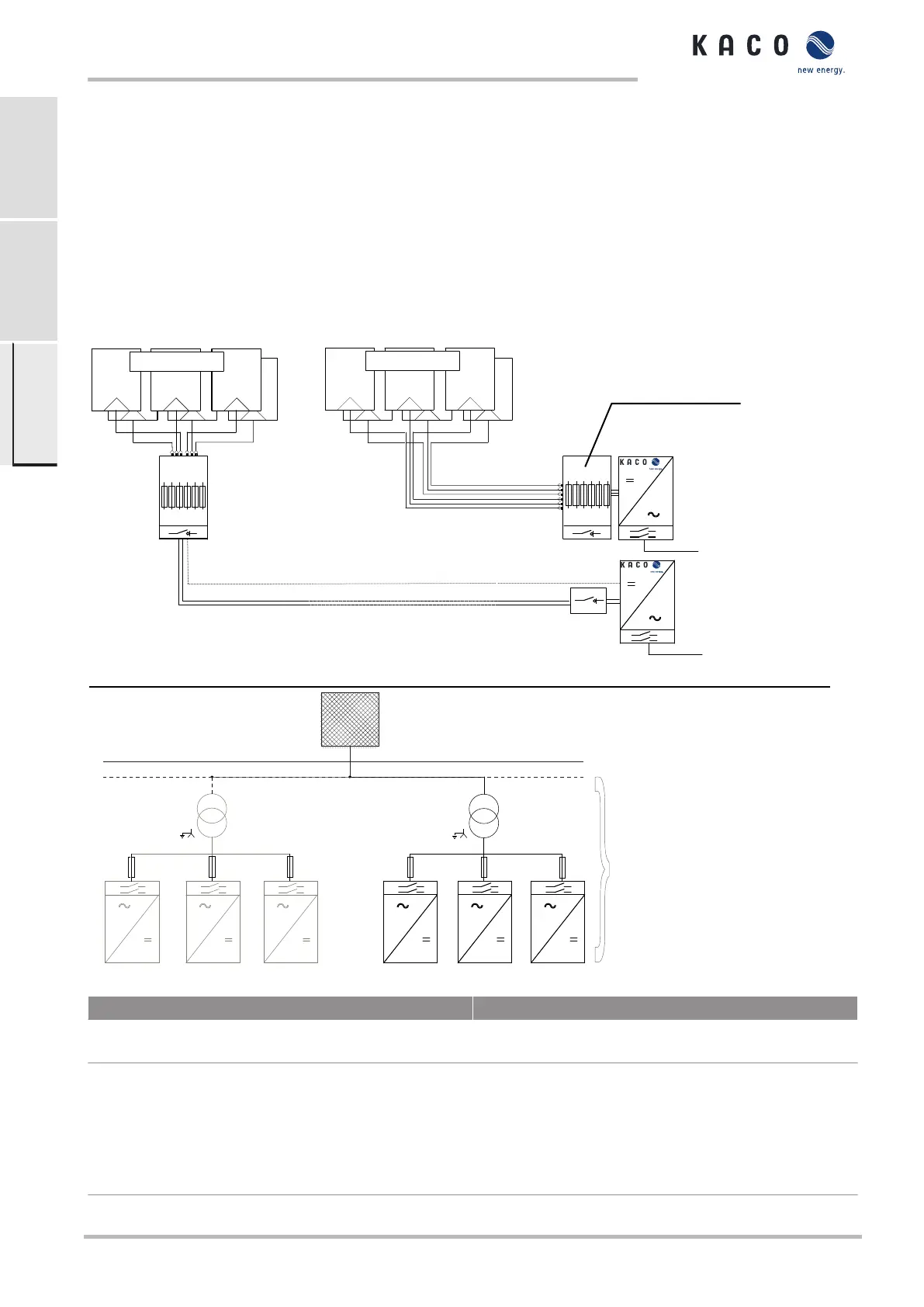

Ill.1: Schéma de connexion général avec alimentation courte ou longue vers l’onduleur
Point de livraison au réseau
P
Transformateur
Onduleur
avec disjoncteur de couplage
S
XFMR MV/LV
Impédance réseau
équivalente jusqu’à 25%
Ill.2: Schéma de connexion général du point de livraison au réseau à l’onduleur
Légende Définition / remarque sur le raccordement
Générateur PV Le générateurPV convertit l’énergie rayonnante de la lu-
mière du soleil en énergie électrique.
Combineur de strings Un combineur de strings peut être raccordé à l’appareil Ka-
co pour associer les strings CC.
*) Si l’alimentation entre le générateur PV et l’appareil est
longue, le combineur de strings peut également être installé
à proximité du générateur PV.
Un disjoncteur CC intégré garantit la séparation côté CC.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Page 68
