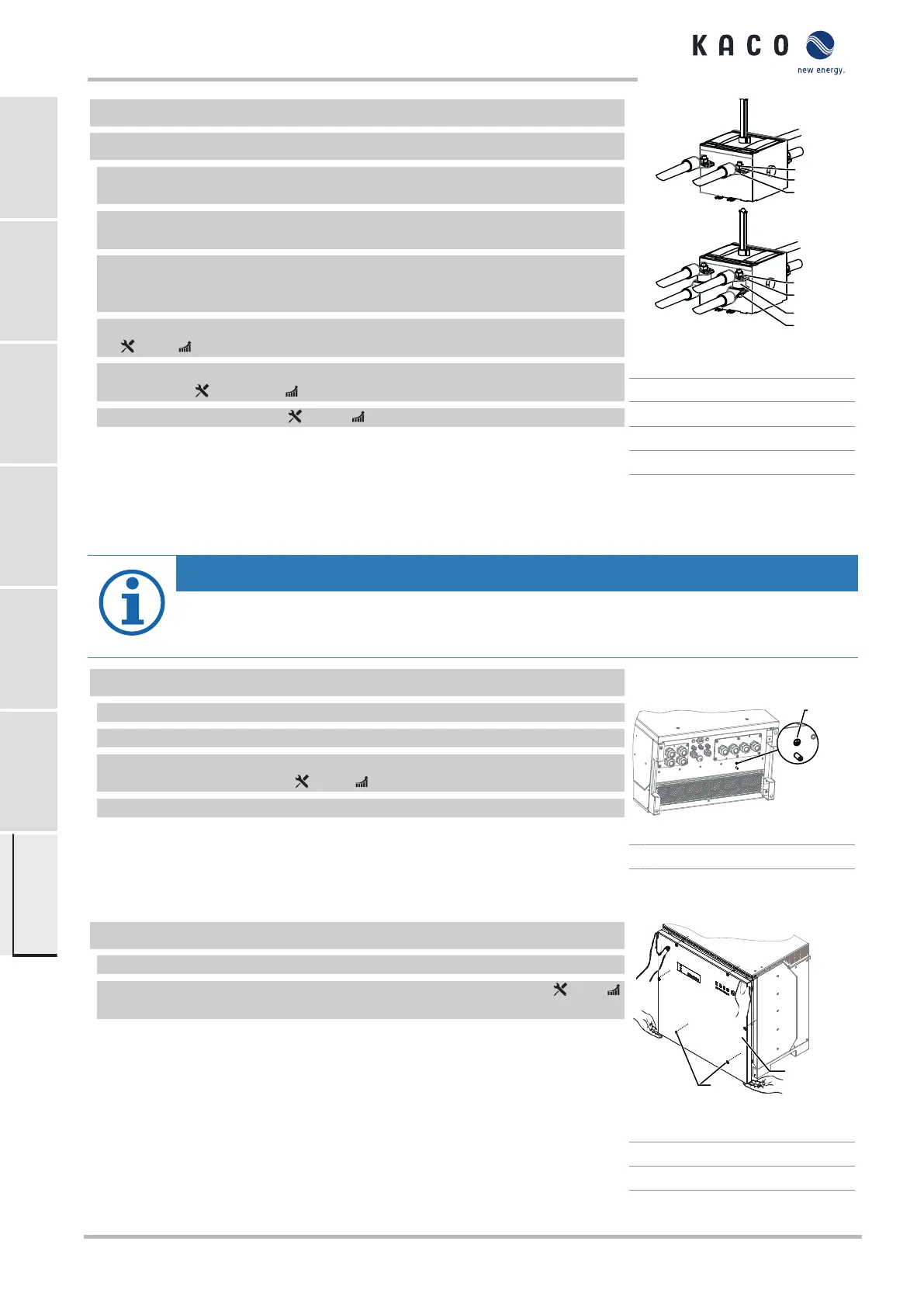

↻ DC-kabel is geconfigureerd.
↻ DC-ingangsplaat van aansluitzijde teruggetrokken.[ca. 20 cm]
OPMERKING:Voor de montage van de DC-kabels gebruikt u een momentsleu-
tel en voor het tegenhouden de bij de levering inbegrepen steeksleutel.
1 Monteer het DC-kabelpaar met de vooraf geïnstalleerde schroef en contramoer
voor aan de DC+ en DC- stroomrail van de DC-schakelaar.
2 Optie voor 2 kabelparen: plaats een afstandbus tussen 2 DC-kabels en monteer
paarsgewijs met de bijgevoegde schroeven en contramoeren aan de DC+ en DC-
stroomrail van de DC-schakelaar voor.
3 Schuif de DC-ingangsplaat aan de bodem van de behuizing omhoog en bevestig.
[ T_30 / 6 Nm]
4 Bevestig schroeven en contramoeren aan de DC+ en DC- stroomrail van de DC-
schakelaar. [ W_16/17] / 30 Nm ]
5 Draai de kabelwartel vast. [ W_46 / 7,5 Nm]
» De component is elektrisch verbonden. Ga door met de installatie in de omvor-
mer.
3
1
2
4
4
2
1
Option
Afb.21: DC-kabels aan schakelaar
monteren
1 Moer
2 Borgring
3 Afstandbus
4 Schroef voor bevestiging
7.7 Potentiaalvereffening tot stand brengen
OPMERKING
Afhankelijk van de plaatselijke installatievoorschriften kan het noodzakelijk zijn om het apparaat met een
tweede aardaansluiting te aarden. Hiervoor kan de schroefbout aan de onderkant van het apparaat wor-
den gebruikt.
↻ Apparaat is aan de houder gemonteerd.
1 Strip de kabel voor de potentiaalvereffening.
2 Voorzie de geïsoleerde kabel van een ringankertong M8.
3 Leg de kabel voor de potentiaalvereffening op het aardingspunt en bevestig met
extra M8 moer en borgring [ W_17/ 10 Nm].
4 Controleer of de aangesloten kabel stevig vastzit.
» Behuizing in potentiaalvereffening opgenomen.
1
Afb.22: Extra aardingspunt
1 Aardingspen
7.8 Aansluitruimte afsluiten
↻ Netaansluiting is voorbereid.
1 Til de plaat van de behuizing op en draai de schroeven er losjes in.
2 Draai de plaat van de behuizing met alle 6 schroeven kruiselings aan [ T_25/
4,8 Nm].
» Het apparaat is gemonteerd en geïnstalleerd.
» Neem het apparaat in gebruik.
2
1
Afb.23: Plaat van de behuizing slui-
ten
1 Plaat van de behuizing
3 Schroeven
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Bladzijde 202
