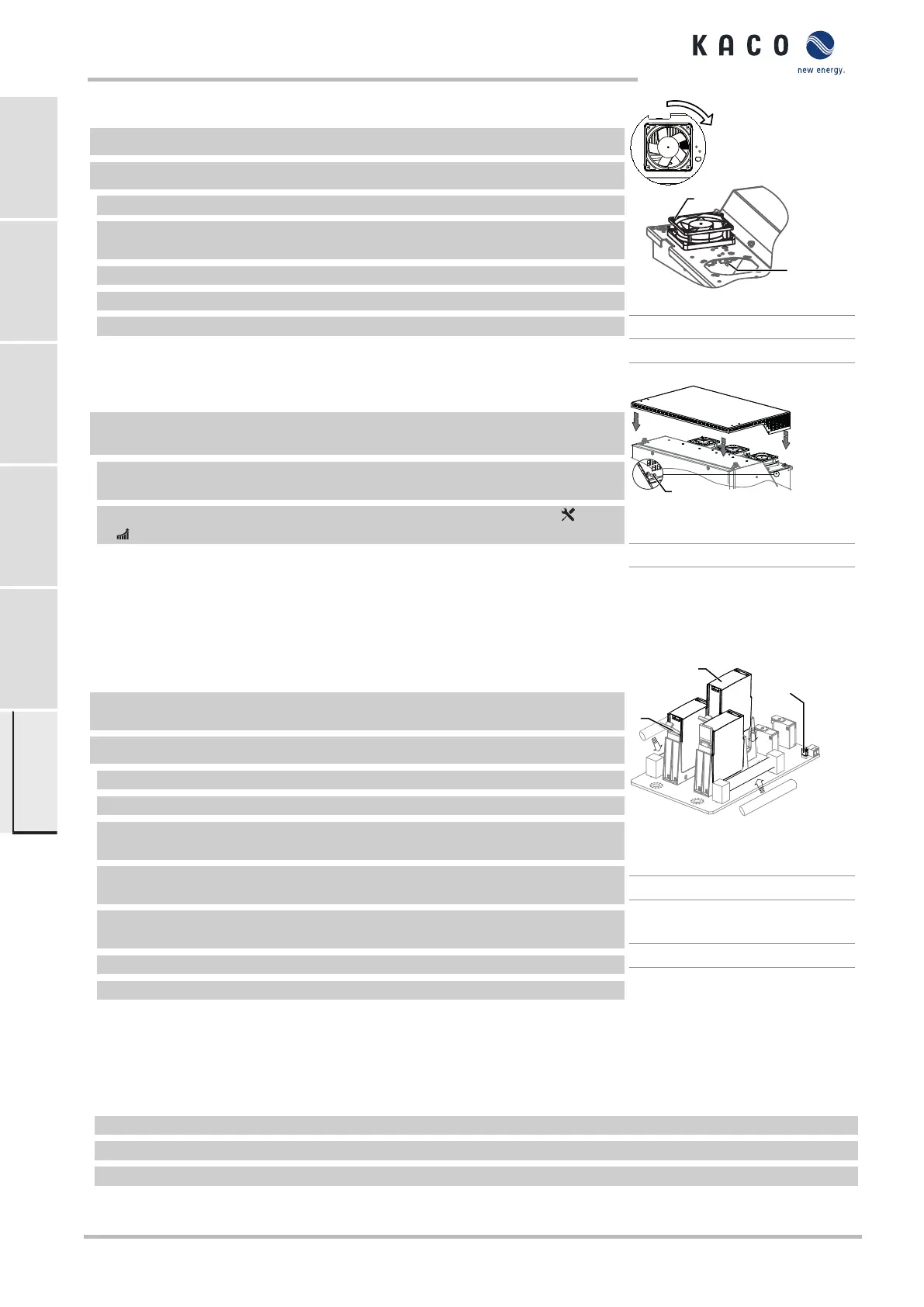

Smontaggio delle ventole
↻ Non vi è alcuna tensione CA/CC.
↻ Il coperchio delle ventole è stato rimosso.
1 Attendere che le 3 ventole arrestino la rotazione.
2 Ruotare le ventole difettose di circa 10° in senso orario e rimuoverle delicata-
mente con la manichetta.
3 Rilasciare il bloccaggio e sfilare i connettori all'interno dell'alloggiamento.
4 Rimuovere le singole ventole.
5 Se necessario, pulire i dissipatori di calore dall'alto.
» Installare le ventole sostitutive.
1
2
Imm.27: Smontaggio delle ventole
1 Ventilatore
2 Connettore
Applicazione della copertura
↻ La ventola è stata assemblata professionalmente e l'area della copertura è priva
di corpi estranei.
1 Posizionare il coperchio sulle clip di montaggio da entrambi i lati e premere con
cautela.
2 Posizionare e avvitare le viti che fissano il coperchio da entrambi i lati [ _T20 /
2,2 Nm].
» Proseguire con la messa in funzione del dispositivo Commissioning.
2
Imm.28: Applicazione della coper-
tura
2 Vite di fissaggio
8.4 Sostituzione del dispositivo di protezione da sovratensione
Sostituzione della protezione da sovratensione CC
F AVVERTENZASe il display di stato della modalità di protezione da sovratensio-
ne appare difettoso, sostituirlo.
↻ AVVERTENZANon vi è alcuna tensione CA/CC.
1 Aprire il dispositivo Apertura del dispositivo [Vedi capitolo7.2}Pagina167].
2 Sbloccare i moduli difettosi mediante la linguetta di blocco.
3 Scollegare i moduli difettosi uno alla volta dalla presa CC e sostituirli con un mo-
dulo dello stesso tipo.
AVVERTENZALa codifica nello slot della presa deve corrispondere alla codifica
sul modulo.
4 Inserire singolarmente i moduli di protezione da sovratensione CC nella presa
CC.
5 Sbloccare i nuovi moduli mediante la linguetta di blocco.
6 Controllare la stabilità di fissaggio di tutti gli elementi di protezione.
» Proseguire con l'installazione del dispositivo.
1
3
2
Imm.29: Inserire i moduli di sovra-
tensione
1 Zoccolo di base CC
2 Modulo sovratensione CC (3
slot)
3 Ponticello
8.5 Disinserimento per manutenzione / rimozione anomalia
Sequenza di disinserimento
1 Disinserire la tensione di rete disattivando gli elementi di sicurezza esterni.
2 Scollegare il lato CC sul sezionatore CC esterno.
PERICOLO!I cavi CC sono ancora sotto tensione
» Dopo aver provveduto al disinserimento, attendere 5 minuti prima di aprire il dispositivo.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Pagina 176
