3 Beschrijving van het apparaat
3.1 Functionele werking
De omvormer zet de door PV-modules opgewekte gelijkspanning om in wisselspanning en voedt deze spanning in het
openbare elektriciteitsnet. Als er voldoende instraling aanwezig is en een bepaalde minimale spanning op het apparaat
staat, begint de opstartprocedure. Het voeden begint nadat de PV-generator de isolatietest heeft behaald en de netpara-
meters voor de bewakingstijd binnen de eisen van het elektriciteitsbedrijf liggen. Als de minimale spanningswaarde bij
het invallen van de schemering niet wordt bereikt, wordt het voedingsbedrijf beëindigd en het apparaat automatisch uit-
geschakeld.
3.2 Opbouw van de installatie
Omvormer
met koppelschakelaar
String-combiner met
DC-scheidingsschakelaar
*
Switch-box
Omvormer
met koppelschakelaar
AC
AC
String-combiner met
DC-scheidingsschakelaar
RS485
PV-generator
PV-generator

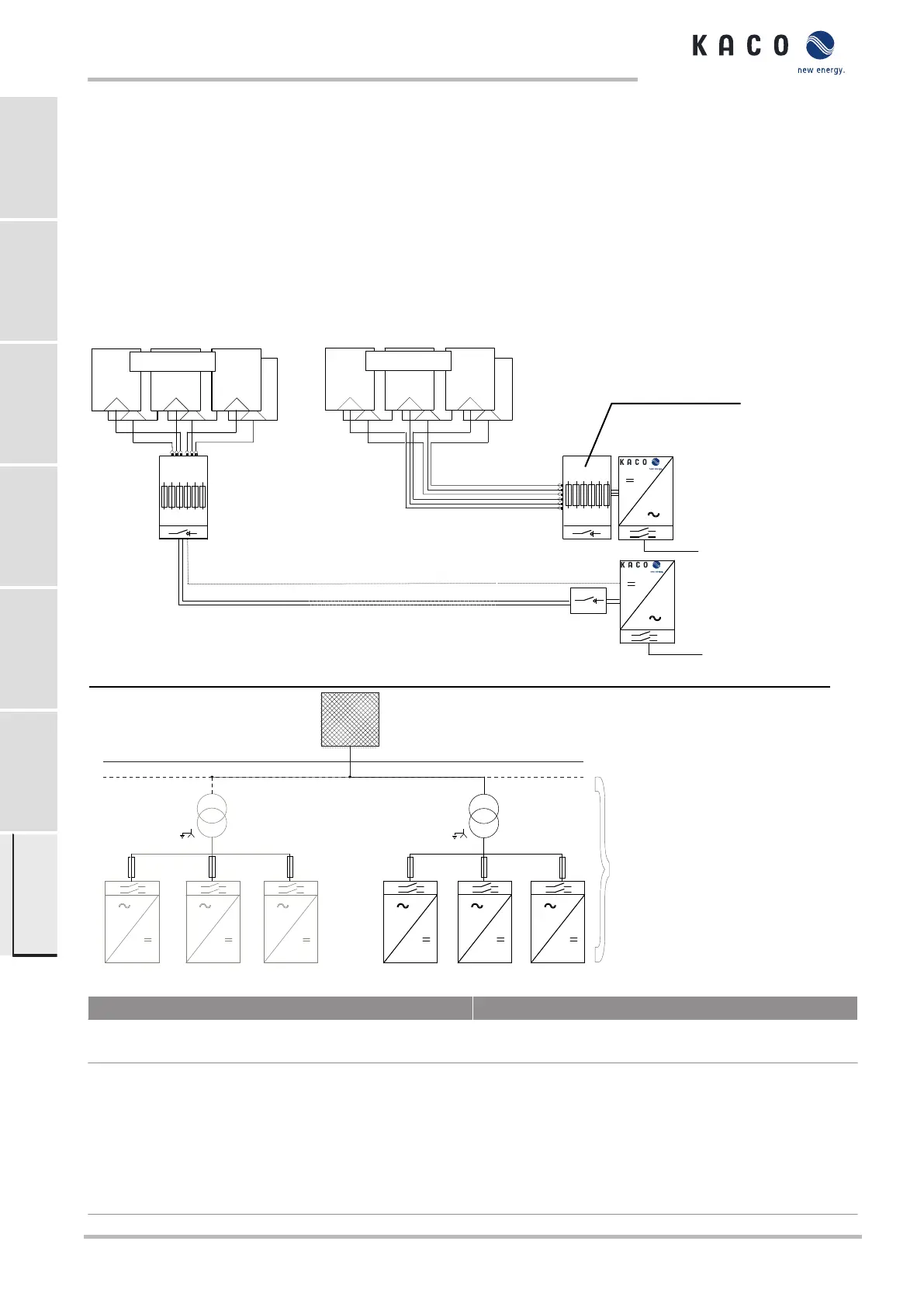

Afb.1: Overzichtsschakelschema met korte of lange toevoerleiding naar de omvormer
Netoverdrachtspunt
P
Trafo
Omvormer
met koppelschakelaar
S
XFMR MV/LV
Equivalente net-
impedantie tot 25%
Afb.2: Overzichtsschakelschema van het netoverdrachtspunt naar de omvormer
Legenda Definitie/aanwijzing betreffende de aansluiting
PV-generator De PV-generator zet stralingsenergie van het zonlicht om in
elektrische energie.
String-combiner Een string-combiner kan aan het KACO-apparaat worden
gekoppeld om de DC-strings te bundelen.
*) Bij een langere toevoerleiding van de PV-generator naar
het apparaat kan de string-combiner ook in de buurt van de
PV-generator worden geïnstalleerd.
Een geïntegreerde DC-scheidingsschakelaar zorgt voor de
DC-zijdige scheiding.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
