7.5 Apparaat op het voedingsnet aansluiten
7.5.1 Netaansluiting voorbereiden
↻ Aansluitkabel met 4 aders (4 enkele aders of meeraderig tot max. kabeldoorsne-
de 16 - 28 mm ligt klaar bij het apparaat.
↻ Nominale spanning stemt overeen met de gegevens op het typeplaatje "VAC
nom".
1 Voor betere toegankelijkheid: maak via de 6 schroeven de AC-ingangsplaat los
[ T_30]
2 Draai de kabelwartel voor de AC-aansluiting en PE-aarding (ground) los [
W_46].
3 Haal de afsluitplug eruit.
4 Leid de AC-kabels door de kabelwartels.
5 Strip de AC-kabels.
6 Strip afzonderlijke aders voor L1 / L2 / L3 (ABC) en PE (ground) zodat draad en
isolatie in de schacht van de kabelschoen kan worden opgeperst.
VOORZICHTIG!Brandgevaar door chemische corrosie. Kabelschoenen moeten
geschikt zijn voor het gebruikte materiaal van de geleiders en voor koper-
stroomrails.
41
7 Pers de kabelschoen op.
8 Trek een krimpkous (niet bij de levering inbegrepen) over de schacht van de rin-
gankertong van de AC-kabel.
9 Bevestig via de 6 schroeven de AC-ingangsplaat[ T_30 / 6 Nm]
» Breng de netaansluiting tot stand.
7.5.2 Netaansluiting uitvoeren
4-draads aansluiting, TN, TT-systeem
↻ Netaansluiting is voorbereid.
↻ AC-kabels met een ringankertong M10 uitgerust [max. breedte b. 42 mm ]
1 Draai de moer met borgring aan het gemarkeerde aardingspunt los.
2 Leg de aardkabel op het aardingspunt. Bevestig met hiervoor bestemde moer en
borgring [ W_17 / 10 Nm].
42
3 Plaats de kabelschoen van de aders L1 / L2 / L3 in overeenstemming met het op-
schrift op de stroomrail en bevestig met schroef, moer en borgring (bevesti-
gingselementen bij levering inbegrepen) [ W_17 / 30 Nm].
4 Controleren of alle aangesloten kabels stevig vastzitten.
5 Draai de AC- kabelwartels vast [ W_46 / 7,5 Nm].
» Het apparaat is aangesloten op het kabelnet.
3
2
1
4
Ground

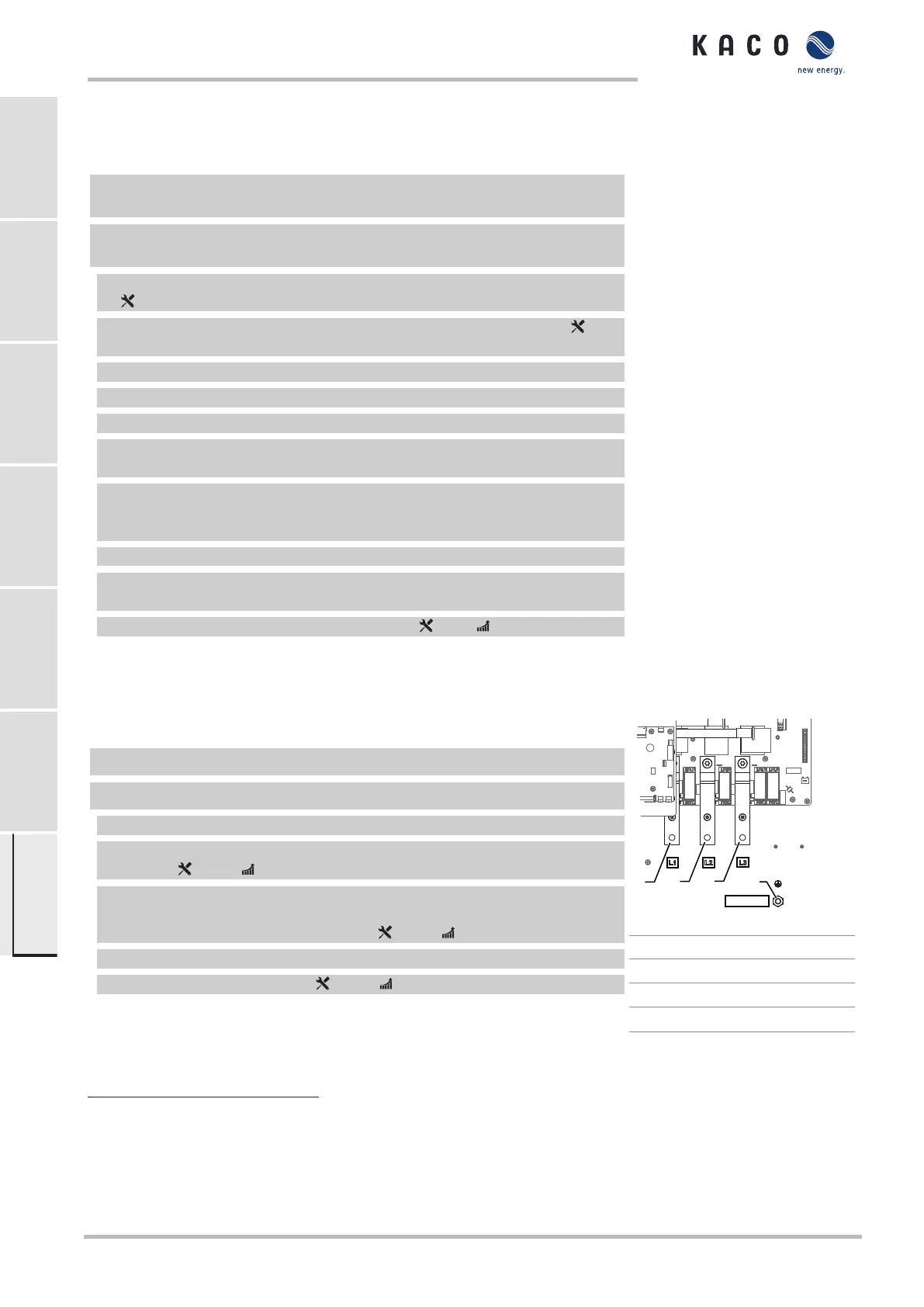

Afb.16: AC-netaansluiting 4-polig
1 L1 stroomrail
2 L2 stroomrail
3 L3 stroomrail
4 Ground - aardingspunt
41
Bij het gebruik van aluminium-kabelschoenen adviseren wij het gebruik van kabelschoenen met galvanisch vertinsel
of alternatief, AL-/CU-kabelschoenen evenals passende AL-/CU-sluitringen.
Anders kan bij aanwezige elektrolyten (bijv. condenswater) het aluminium door de koper-stroomrail worden vernie-
tigd.
42
Bij een aansluiting in een TN-C-net moet de PEN-aardingskabel op het Ground aardingspunt worden aangesloten.
