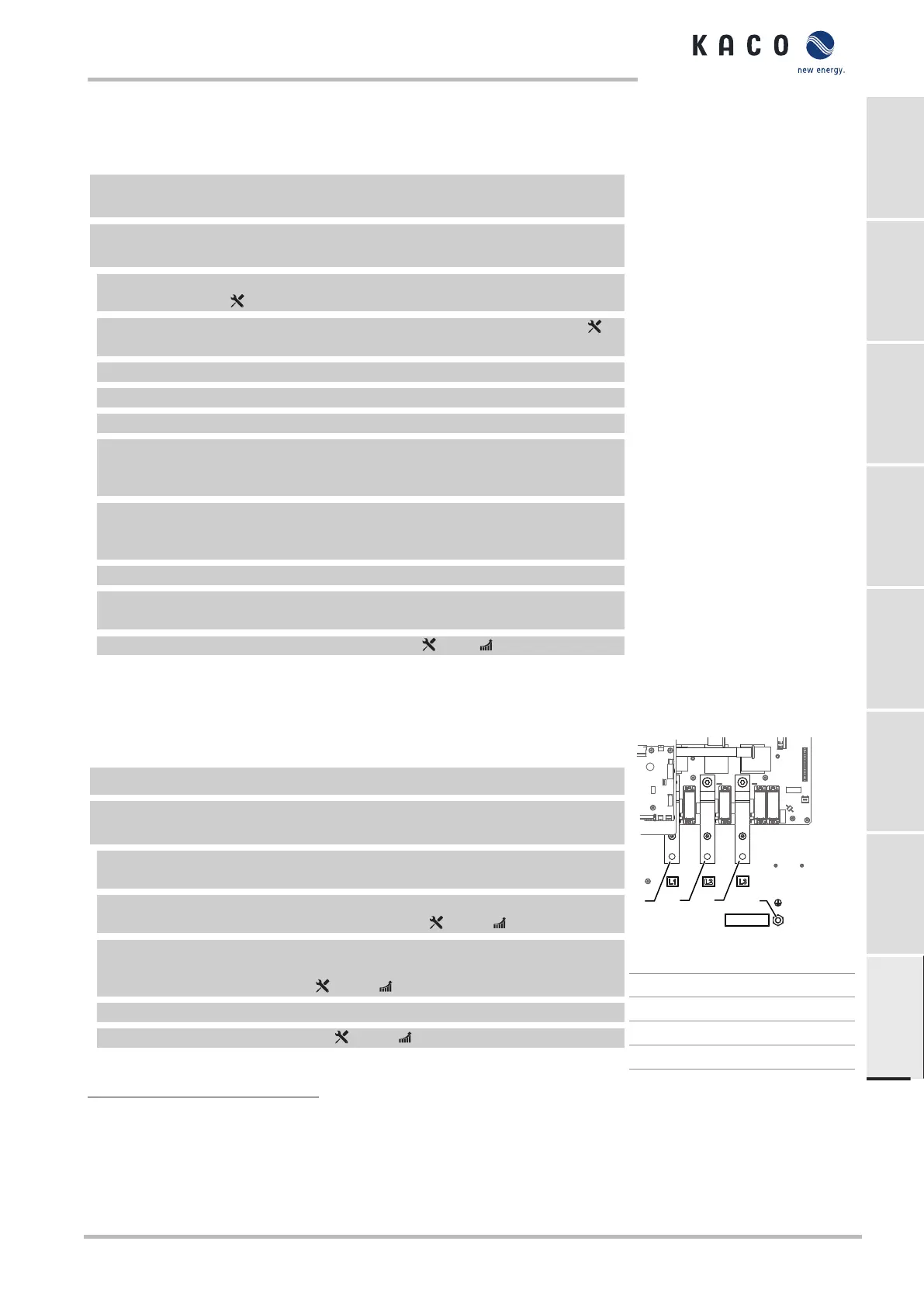

7.5 Podłączanie urządzenia do sieci zasilającej
7.5.1 Przygotowanie przyłącza sieciowego
W urządzeniu dostępny jest przewód przyłączeniowy z 4 żyłami (4 żyły pojedyn-
cze lub kilkużyłowe do przekroju kabla maks. 16–28 mm.
Znamionowe napięcie sieciowe jest zgodne ze wskazaniem na tabliczce znamio-
nowej „VAC nom”.
1 Aby zapewnić lepszą dostępność: Poluzować płytę wejściowąAC, odkręcając 6
śrub mocujących [ T_30]
2 Poluzować zacisk śrubowy kabla do przyłącza AC i uziemienia PE (Ground) [
W_46].
3 Wyjąć korek uszczelniający.
4 Wprowadzić przewody AC przez zacisk śrubowy kabla.
5 Zdjąć izolację z przewodów AC.
6 Usunąć izolację z poszczególnych żył L1 / L2 / L3 (ABC) i PE(Ground), tak aby
przewód pleciony i izolacja mogły zostać wciśnięte do trzonka okucia kablowe-
go.
OSTROŻNIE!Niebezpieczeństwo pożaru na skutek korozji chemicznej. Okucia
kablowe muszą być odpowiednie do zastosowanego materiału przewodów
imiedzianych szyn prądowych.
47
7 Nasadzić okucie kablowe.
8 Pociągnąć wąż kurczliwy (poza zakresem dostawy) przez trzonek oczkowej koń-
cówki kablowej przewodu AC.
9 Zamocowaćpłytę wejściową, dokręcając 6 śrub [ T_30 / 6 Nm]
» Podłączyć do sieci.
7.5.2 Podłączanie do sieci
Przyłącze 4-przewodowe, system TN, TT
Przyłącze sieciowe jest przygotowane.
Przewody AC wyposażone w oczkową końcówkę kablową M10 [maks. szerokość
b. 42 mm ]
1 Odkręcić nakrętkę z podkładką zabezpieczającą w oznaczonym punkcie przyłą-
czeniowym uziemienia.
2 Przyłożyć kabel uziemienia do punktu uziemienia. Zamocować go za pomocą od-
powiedniej nakrętki i podkładki zabezpieczającej [ W_17 / 10 Nm].
48
3 Przyłożyć okucie kablowe żył L1 / L2 / L3 zgodnie z napisem do szyny prądowej i
zamocować za pomocą śruby, nakrętki i podkładki zabezpieczającej (elementy
mocujące w zakresie dostawy) [ W_17 / 30 Nm].
4 Sprawdzić prawidłowe zamocowanie wszystkich podłączonych przewodów.
5 Dokręcić zacisk śrubowy kabla AC [ W_46 / 7,5 Nm].
» Urządzenie jest podłączone do sieci elektrycznej.
3
2
1
4
Ground
Rys.16: Przyłącze elektryczne AC 4-
bieg.
1 Szyna prądowa L1
2 Szyna prądowa L2
3 Szyna prądowa L3
4 Punkt uziemienia Ground
47
W przypadku zastosowania aluminiowego okucia kablowego zalecamy zastosowanie okucia kablowego z ocynkowa-
niem galwanicznym lub alternatywnie, okucia kablowego AL/CU oraz odpowiednich podkładek AL/CU.
W przeciwnym razie w przypadku obecności elektrolitów (np. kondensatu) aluminium może zostać uszkodzone przez
miedzianą szynę prądową.
48
W przypadku podłączania do sieci TN-C kabel uziemienia PEN jest podłączony do punktu uziemienia Ground.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Strona 227
