6.3 Halterung befestigen
VORSICHT
Gefahr bei Einsatz von ungeeignetem Befestigungsmaterials!
Bei Einsatz von ungeeignetem Befestigungsmaterials kann das Gerät herabfallen und Personen vor dem
Gerät schwerwiegend verletzten.
› Nur dem Montageuntergrund entsprechendes Befestigungsmaterial verwenden. Beiliegendes Befesti-
gungsmaterial ist nur für Mauerwerk und Beton geeignet.
› Gerät ausschließlich aufrecht montieren.
153 mm
A
A
B
C
D
1
2
3
4
5
6
75 mm
A
Detail A

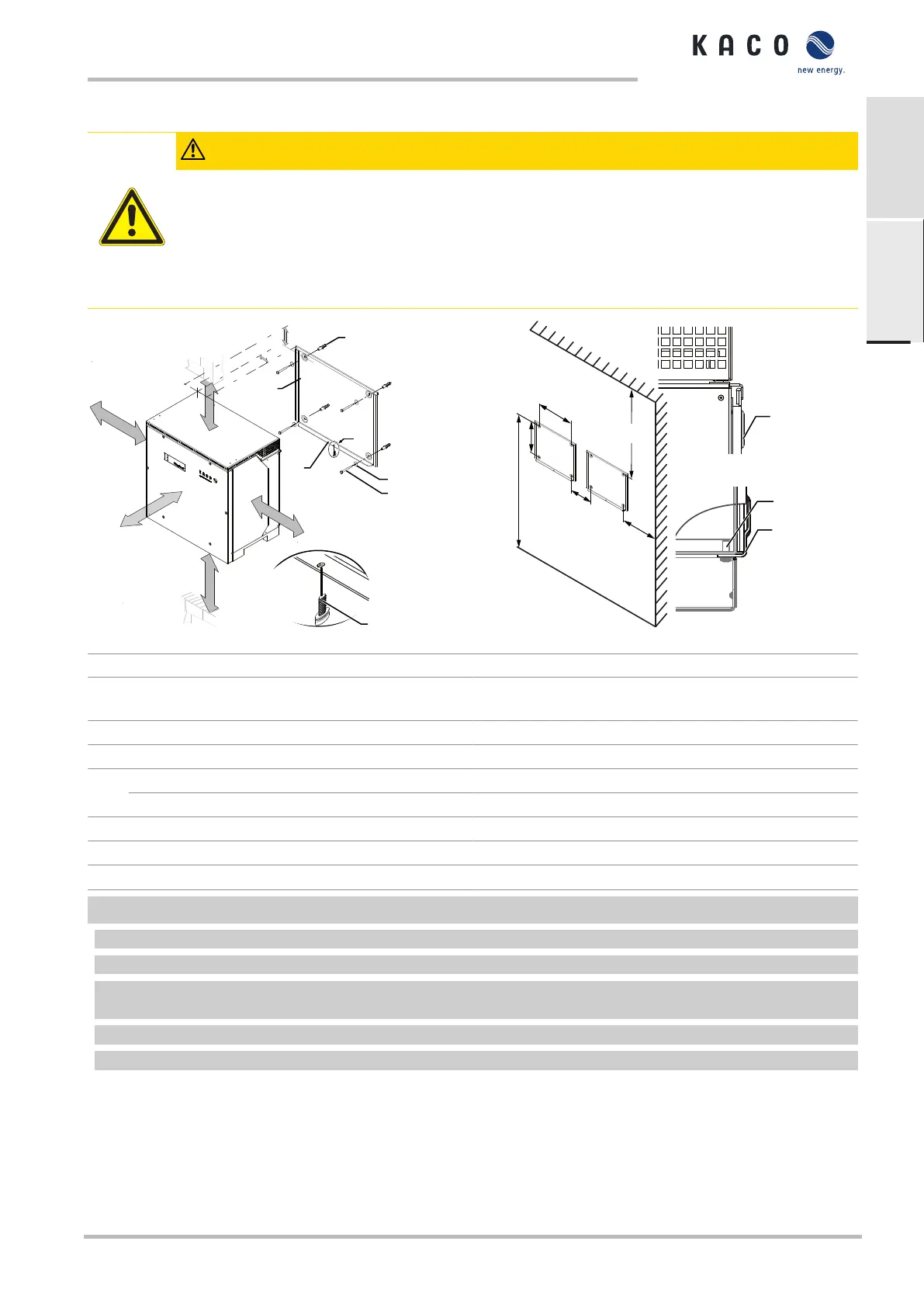

Abb.10: Mindestabstände für Wandmontage
1
6
5
270 mm
475 mm
475 mm
270 mm
1)
1)
1066 mm
458 mm
550 mm
453 mm
1543 mm
2)
1)
1)
Abb.11: Wandmontage
Legende
1 Halterung 4 Schraube zur Befestigung (4x) [SW 13 / Halterung be-
festigen [Siehe Kapitel6.3}Seite47]!]
2 Dübel zur Befestigung [S12-Ø12mm/ 90mm] * 5 Schraube zur Sicherung (1x)
3 Sicherungsscheibe 6 Lasche zur Auflage des Gerätes
A Mindestabstand: 120
1)
Mindestabstand ohne Gerät: 270
Empfohlener Abstand: 400
1)
Empfohlener Abstand ohne Gerät: 475
B Mindestabstand: 300 - -
C Mindestabstand: 500 - -
D Empfohlener Abstand: 1000 ²) Empfohlener Abstand mit DC-Breaker: 1543
↻ Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.
1 Aufhängeposition gemäß Position der Halterung mit einer Linie an der Wandfläche markieren.
2 Position der Bohrlöcher mit Hilfe der Aussparung in der Halterung anzeichnen.
HINWEIS:Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden, sind in der
Zeichnung bereits berücksichtigt.
3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen.
HINWEIS:Die korrekte Ausrichtung der Halterung beachten.
» Mit der Montage des Gerätes fortfahren.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
