↻ Die Reinigung des Kühlkörpers erfordert die Demontage der Lüfter.
↻ Gerät ausschalten und gegen wiedereinschalten sichern.
↻ Zum Reinigen, geeignete Bürste bereit halten.
1 Haube und Lüfter entnehmen Lüfter ersetzen [Siehe Kapitel8.3}Seite57].
2 Freiraum zwischen Abdeckung und Kühlkörper mit geeigneter Bürste reinigen.
3 Kühlkörper mit einer geeigneten Bürste reinigen.
HINWEIS:Verwenden Sie keine aggressiven Reinigungsmittel und achten Sie
drauf, dass keine Flüssigkeiten auf andere Bauteile gelangen.
» Reinigung durchgeführt – Gegebenfalls demontierte Lüfter montieren.

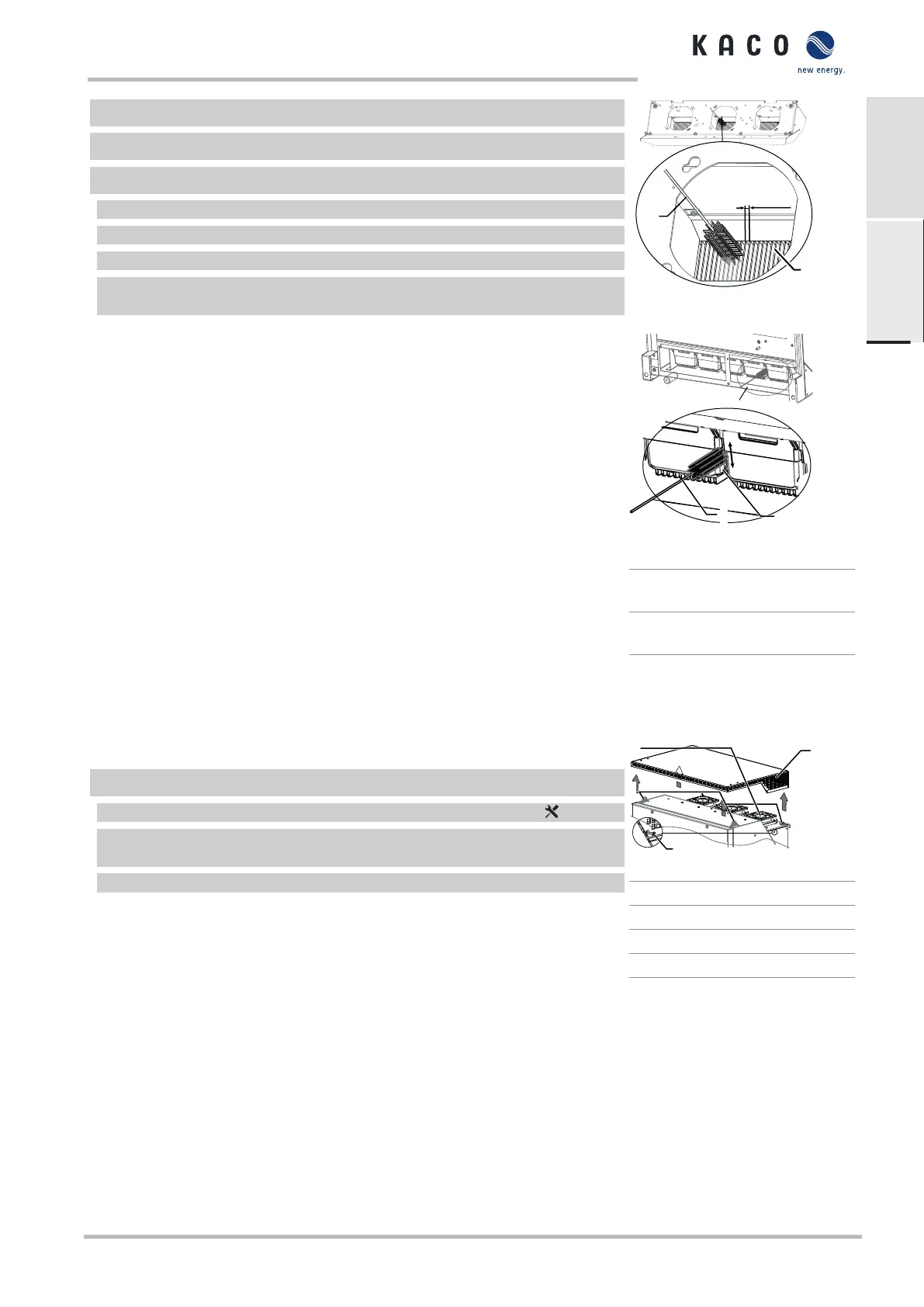

Abb.24: Kühlrippen von oben reini-
gen
Abb.25: Kühlrippen von unten rei-
nigen
1 Kühlkörper / Freiraum zwi-
schen Kühlkörper
2 Bürste (max. Drahtdurchmes-
ser 2mm)
8.3 Lüfter ersetzen
Abdeckung entnehmen
↻ AC-/DC-Spannungsfreiheit sicher gestellt.
1 Schrauben zur Befestigung der Abdeckung von beiden Seiten lösen [ _T20]
2 Abdeckung von beiden Seiten anheben und aus den Aufnahmeclips heraus-
drücken.
3 Abdeckung zur Seite legen.
» Mit der Reinigung oder Demontage der Lüfter fortfahren.
Abb.26: Abdeckung entfernen
1 Abdeckung
2 Schraube zur Befestigung
3 Aufnahmeclips
4 Lüfter
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Seite 57
ENDE
