3 Cihaz açıklaması
3.1 Çalışma şekli
Cihaz, PV modülleri tarafından üretilen doğru gerilimi alternatif gerilime dönüştürür ve şebeke beslemesine verir.
Başlatma işlemi, yeterli miktarda ışınlama mevcutsa ve cihazda belirli bir minimum gerilim varsa başlatılır. Besleme işlemi,
PV jeneratörü izolasyon testini başarılı bir şekilde tamamladıktan ve gözlemleme süresi boyunca şebeke parametreleri
şebeke operatörünün öngördüğü değerleri dahilinde olduğunda başlar. Karanlık başladığında minimum gerilim değerinin
altına düşülürse besleme modu sona erer ve cihaz kapanır.
3.2 Sistem yapısı
Bölüm şalterli
inverter
DC ayırma şalterli
Stringcombiner
*
Şalter kutusu
Bölüm şalterli
inverter
AC
AC
DC ayırma şalterli
Stringcombiner
RS485
PV jeneratörü
PV jeneratörü

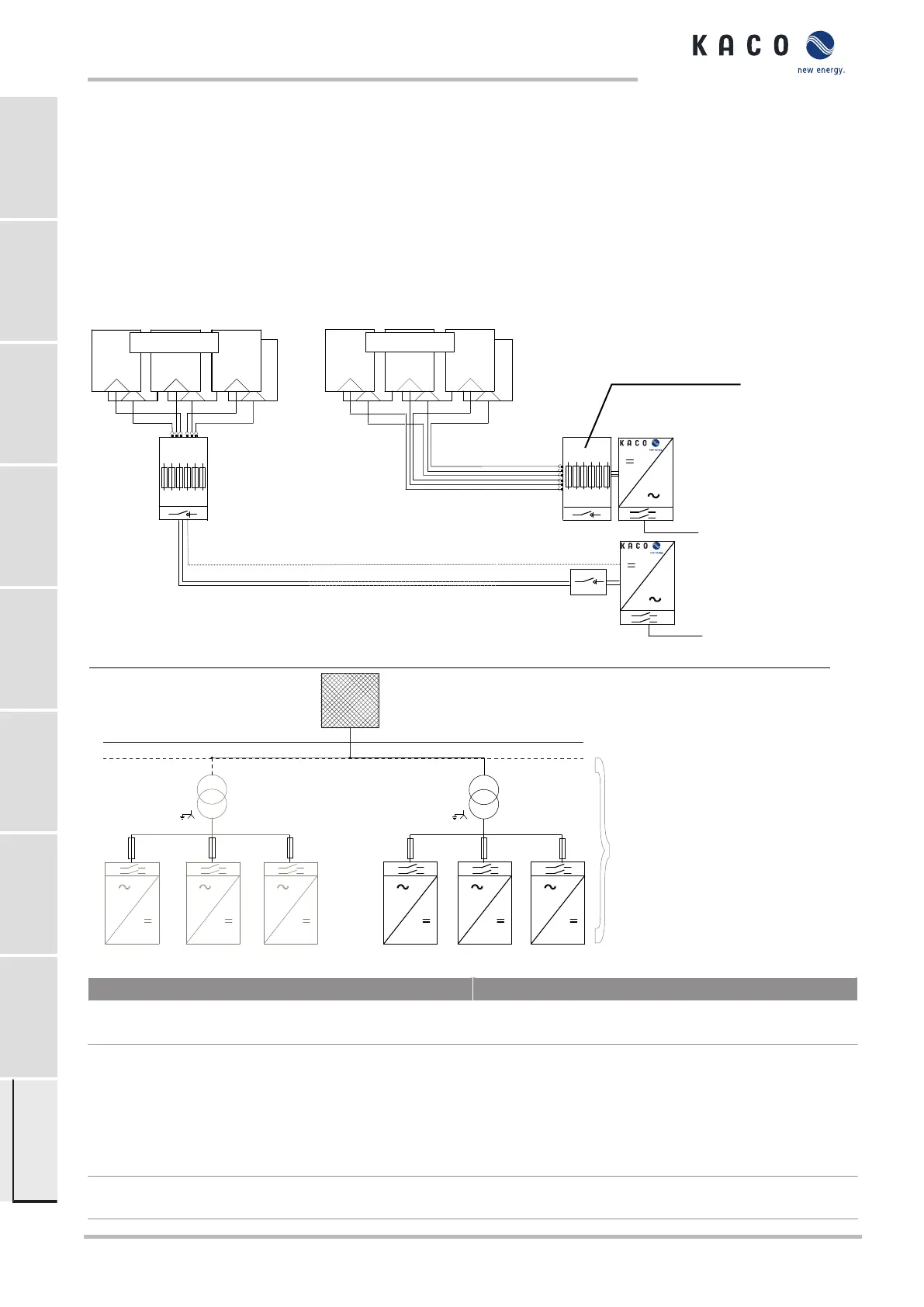

Şek.1: İnvertere kısa veya uzun besleme hattına devre planına genel bakış
Şebeke aktarım noktası
P
Trafo
Bölüm şalterli
inverter
S
XFMR MV/LV
Eşdeğer şebeke
empedansı %25’e kadar
Şek.2: Şebeke aktarım noktasından invertere devre planına genel bakış
Açıklamalar Tanım / bağlantı ile ilgili uyarı
PV jeneratörü PV jeneratörü, güneş ışınım enerjisini elektrik enerjisine
dönüştürür.
String-Combiner DC hatlarını bir araya getirmek için bir String-Combiner
KACO cihazına bağlanabilir.
*) PV jeneratörundan cihaza olan besleme hattı uzunsa,
String-Combiner PV jeneratörün yakınında da kurulabilir.
Entegre bir DC ayırma şalteri, DC tarafındaki ayırmayı
gerçekleştirir.
Şalter kutusu Entegre bir DC ayırma şalterli bir şalter kutusu, inverterde
DC tarafındaki ayırmayı gerçekleştirir.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3
KACO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Sayfa 244
