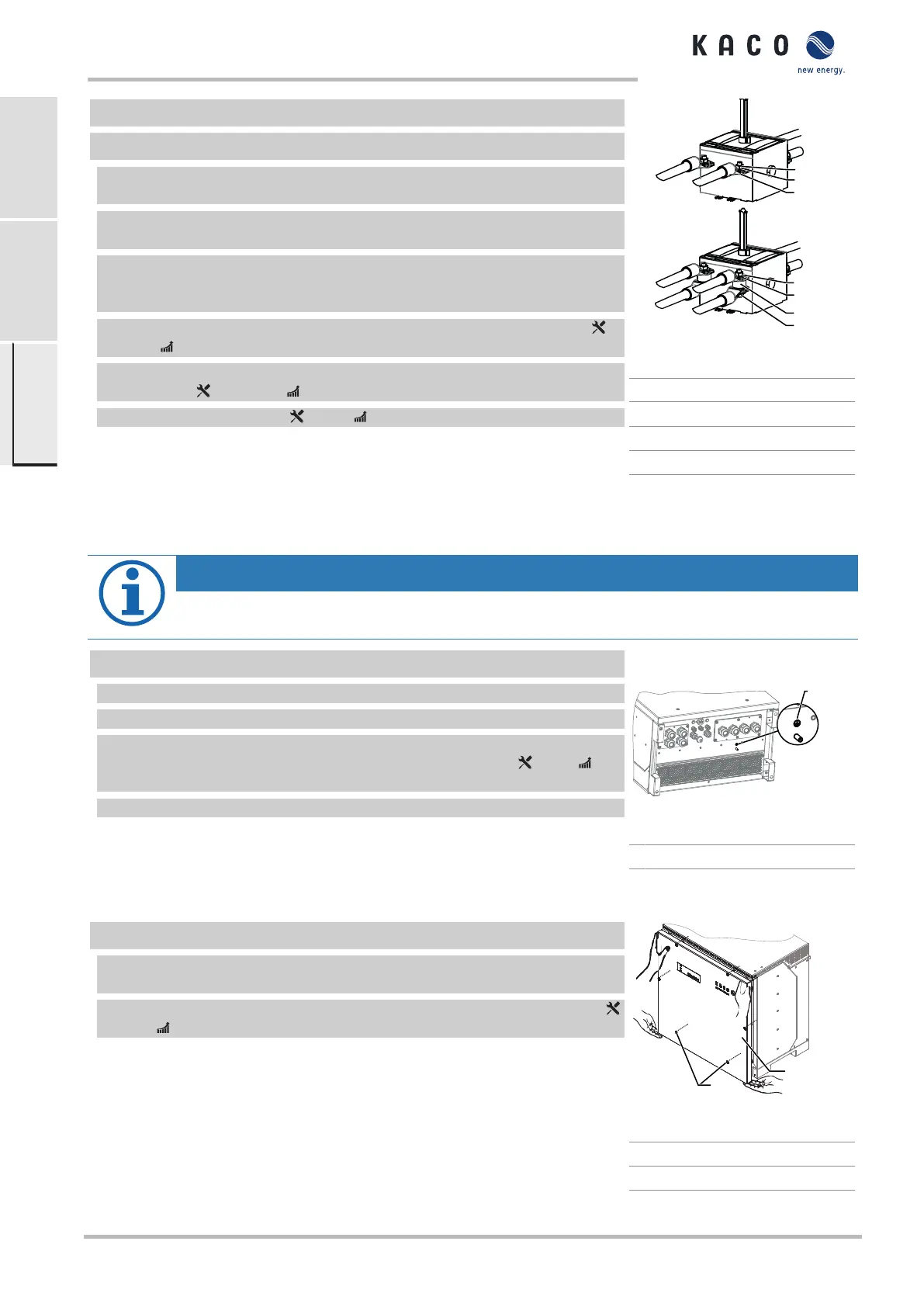

↻ La ligne CC est configurée.
↻ Plaque d’entrée CC retirée du côté de raccordement. [env. 20 cm]
REMARQUE:Pour le montage des lignes CC, utilisez une clé dynamométrique
ainsi que la clé à fourche contenue dans la livraison pour contrer.
1 Prémonter la paire de lignes CC avec la vis et le contre-écrou pré-installés sur les
barres conductrices CC+ et CC- de l’interrupteur CC.
2 Option pour 2 paires de lignes: Poser une douille d’écartement entre 2 lignes CC
et les prémonter par paire avec la vis et le contre-écrou ci-joints sur les barres
conductrices CC+ et CC- de l’interrupteur CC.
3 Pousser la plaque d’entrée CC vers le haut et la fixer sur le fond du boîtier. [
T_30 / 6 Nm]
4 Fixer la vis et le contre-écrou sur les barres conductrices CC+ et CC- de l’inter-
rupteur CC. [ W_16/17] / 30 Nm ]
5 Serrer le passe-câble à vis. [ W_46 / 7,5 Nm]
» Le composant est connecté électriquement. Poursuivre l’installation dans l’on-
duleur.
3
1
2
4
4
2
1
Option
Ill.21: Monter les lignes CC sur l’in-
terrupteur
1 Écrou
2 Rondelle d’arrêt
3 Douille d’écartement
4 Vis pour fixation
7.7 Établir une liaison équipotentielle
REMARQUE
Selon les prescriptions d’installation locales, il peut être nécessaire de mettre l’appareil à la terre avec une
deuxième connexion à la terre. Pour ce faire, utiliser le boulon du côté inférieur de l’appareil.
↻ L’appareil est monté au support.
1 Dénuder la ligne pour la liaison équipotentielle.
2 Doter le câble dénudé d’une cosse ronde M8.
3 Placer la ligne pour la liaison équipotentielle sur le point de mise à la terre et la
fixer avec un écrou M8 supplémentaire et une rondelle d’arrêt [ W_17/ 10
Nm].
4 Vérifier si la ligne branchée est bien fixée.
» Le boîtier est compris dans la liaison équipotentielle.
1
Ill.22: Point de mise à la terre sup-
plémentaire
1 Boulon de mise à la terre
7.8 Fermeture du compartiment de raccordement
↻ Le raccordement au secteur est préparé.
1 Lever le couvercle du boîtier et le mettre sur ce dernier et visser les vis de fixa-
tion sans les serrer.
2 Visser le couvercle du boîtier avec les 6 vis à l’aide d'un tournevis cruciforme [
T_25/ 4,8 Nm].
» L'appareil est posé et installé.
» Mettre l'appareil en service.
2
1
Ill.23: Fermer le couvercle du boî-
tier
1 Couvercle du boîtier
3 Vis
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Page 84
