3 Opis urządzenia
3.1 Zasada działania
Urządzenie przekształca wytworzone przez moduły fotowoltaiczne napięcie stałe w napięcie przemienne i doprowadza je
do zasilania sieci elektrycznej. Proces uruchamiania rozpoczyna się, gdy dostępne jest dostateczne promieniowanie, a w
urządzeniu panuje określone napięcie minimalne. Proces zasilania rozpoczyna się po tym, jak generator fotowoltaiczny
przejdzie test izolacji, a parametry sieci w czasie obserwacji będą leżały w zakresie wytycznych operatora sieci. Jeżeli pod-
czas zapadającego zmroku nastąpi spadek napięcia poniżej wartości minimalnej, tryb zasilania kończy się, a urządzenie
wyłącza się.
3.2 Budowa instalacji
Falownik z wyłącznikiem
sprzęgającym
Skrzynka łączeniowa z
rozłącznikiem DC
*
Wyłącznik sieciowy
Falownik z wyłącznikiem
sprzęgającym
AC
AC
Skrzynka łączeniowa z rozłącznikiem DC
RS485
Generator fotowoltaiczny
Generator fotowoltaiczny

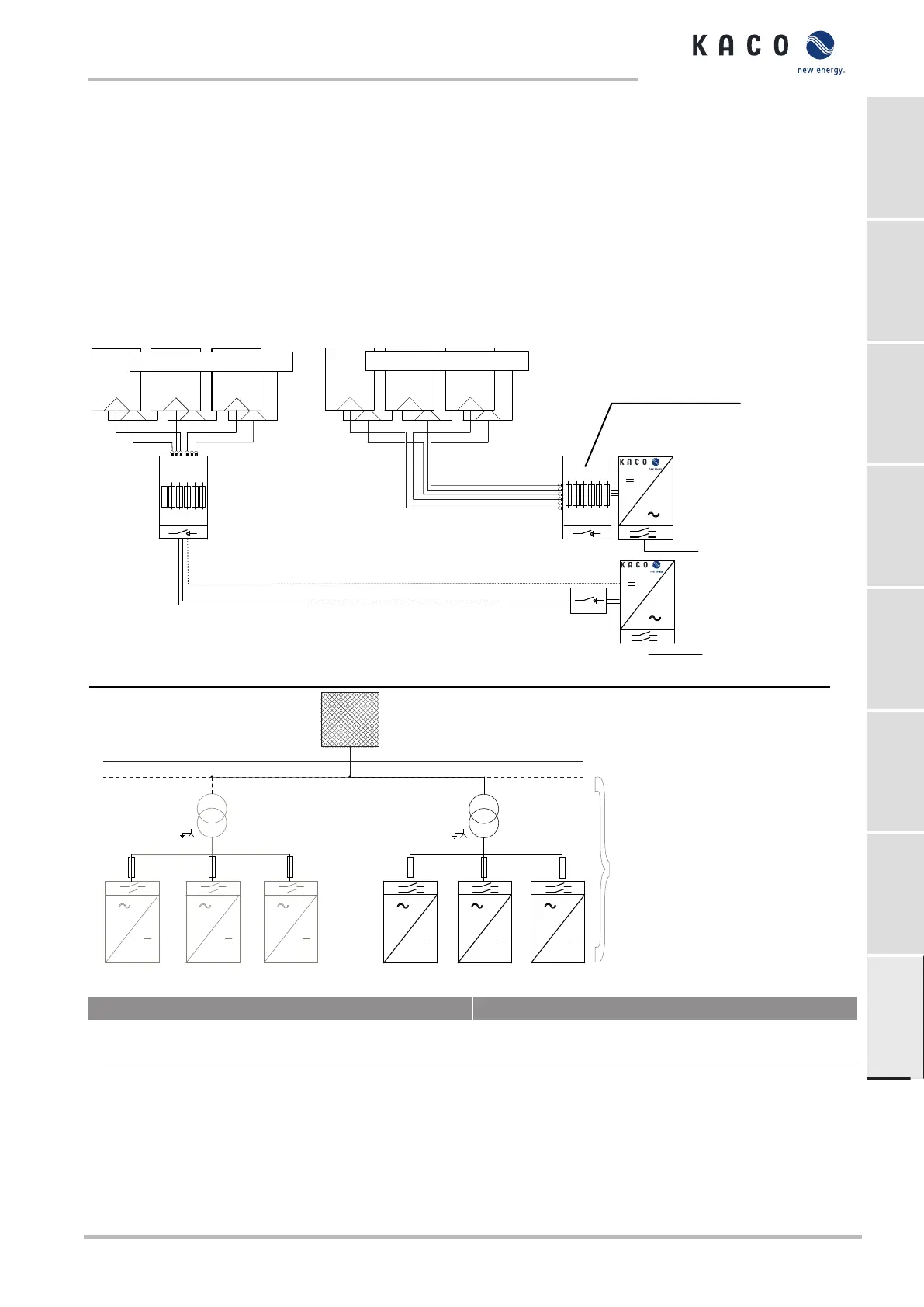

Rys.1: Schemat poglądowy z krótkim lub długim przewodem zasilającym do falownika
Punkt zdawczo-odbiorczy sieci
P
Transformator
Falownik z wyłącznikiem sprzęgającym
S
XFMR MV/LV
Ekwiwalentna impedancja sieciowa do 25%
Rys.2: Schemat poglądowy od punku zdawczo-odbiorczego sieci do falownika
Objaśnienia Definicja / wskazówka dot. przyłącza
Generator fotowoltaiczny Generator fotowoltaiczny przekształca energię promienio-
wania słonecznego na energię elektryczną.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Strona 215
