3 Descrição do dispositivo
3.1 Funcionamento
O dispositivo converte a tensão contínua gerada pelos módulos FV em tensão alternada e fornece-a à rede de
alimentação. Se existir luz suficiente e uma determinada tensão mínima no dispositivo, o processo de arranque começa.
O processo de alimentação inicia depois de o gerador FV passar no teste de isolamento e os parâmetros da alimentação
se encontrarem dentro das predefinições do operador de rede para um período de observação. Quando, ao anoitecer, o
valor de tensão descer abaixo do valor de tensão mínimo, o modo de alimentação termina e o dispositivo desliga-se.

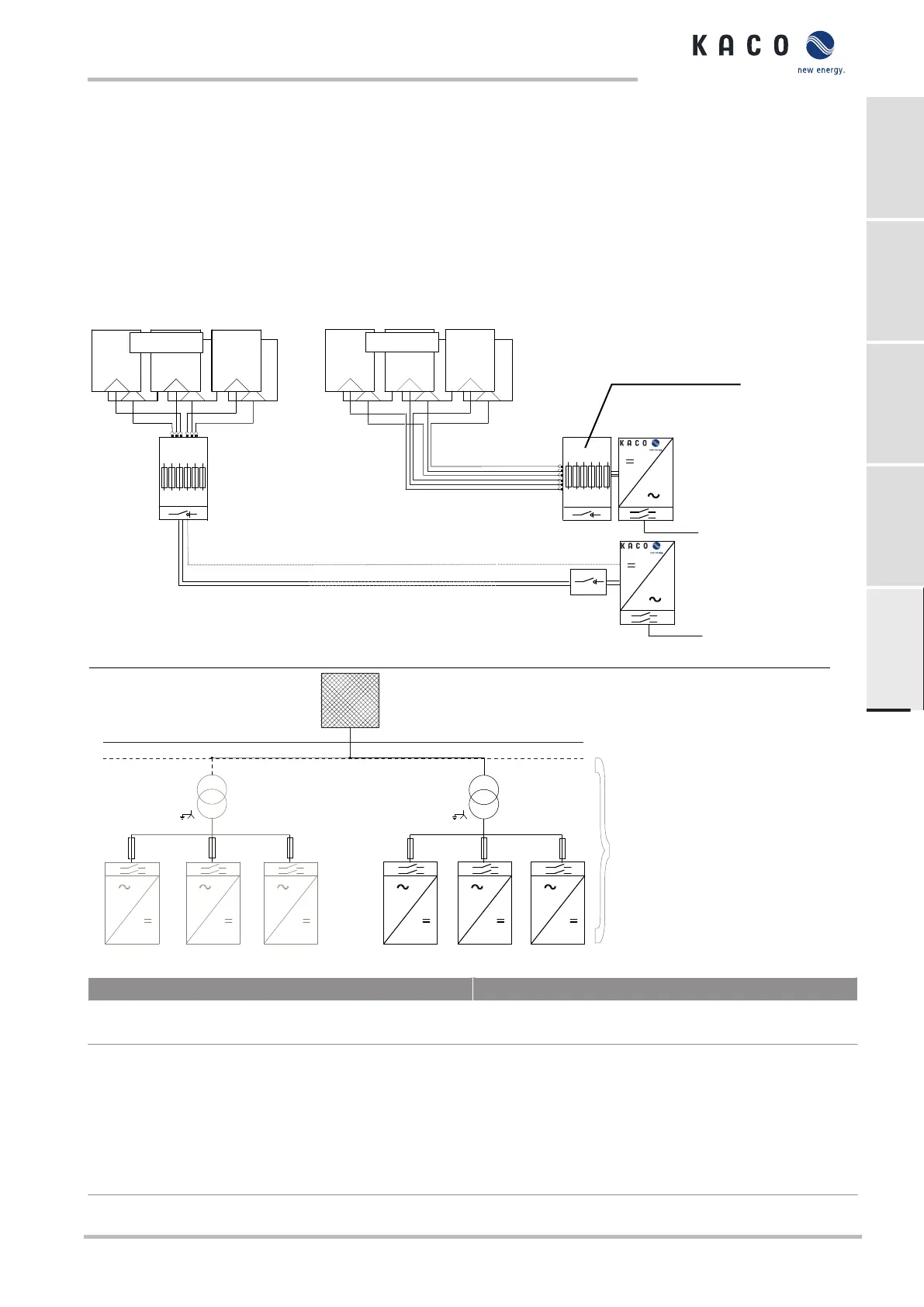

3.2 Estrutura da instalação
Inversor
com interruptor de
acoplamento
String-Combiner com
interruptor de corte CC
*
Switchbox
Inversor
com interruptor de
acoplamento
CA
CA
String-Combiner com
interruptor de corte CC
RS485
Gerador FV
Gerador FV
Fig.1: Esquema de ligações com cabo de alimentação curto ou comprido até ao inversor
Ponto de transferência da rede
P
Transformador
Inversor
com interruptor de acoplamento
S
XFMR MV/LV
Impedância de rede
equivalente té 25%
Fig.2: Esquema de ligações do ponto de transferência da rede para o inversor
Legenda Definição / Indicação relativa à ligação
Gerador FV O gerador FV transforma a energia solar em energia
elétrica.
String-Combiner É possível conectar um String-Combiner ao dispositivo
KACO para unir os fios CC.
*) Com um cabo de alimentação mais comprido do gerador
FV até ao dispositivo, o String-Combiner também pode ser
instalado nas proximidades do gerador FV.
Um interruptor de corte CC integrado assegura a
desconexão do lado CC.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3
KACO blueplanet 137 TL3 KACO blueplanaet 150 TL3
