3 Descrizione del dispositivo
3.1 Principio di funzionamento
Il dispositivo trasforma la corrente continua generata dai moduli fotovoltaici (FV) in corrente alternata da immettere in
rete. Il processo di immissione in rete ha inizio al mattino, non appena c'è irraggiamento sufficiente e all'ingresso del di-
spositivo è presente una determinata tensione minima. Il processo di immissione inizia dopo che il generatore FV ha supe-
rato il testi di isolamento e i parametri di rete rientrano, durante l’intervallo di osservazione, nelle direttive del gestore di
rete. Al calare dell'oscurità, quando non viene più raggiunto il valore minimo di tensione, l'esercizio di immissione in rete
ha termine e il dispositivo si disinserisce.
3.2 Struttura dell'impianto
Inverter
con interruttore di accoppiamento
String-Combiner con
sezionatore CC
*
Switchbox
Inverter
con interruttore di accoppiamento
CA
CA
String-Combiner con
sezionatore CC
RS485
Generatore FV
Generatore FV

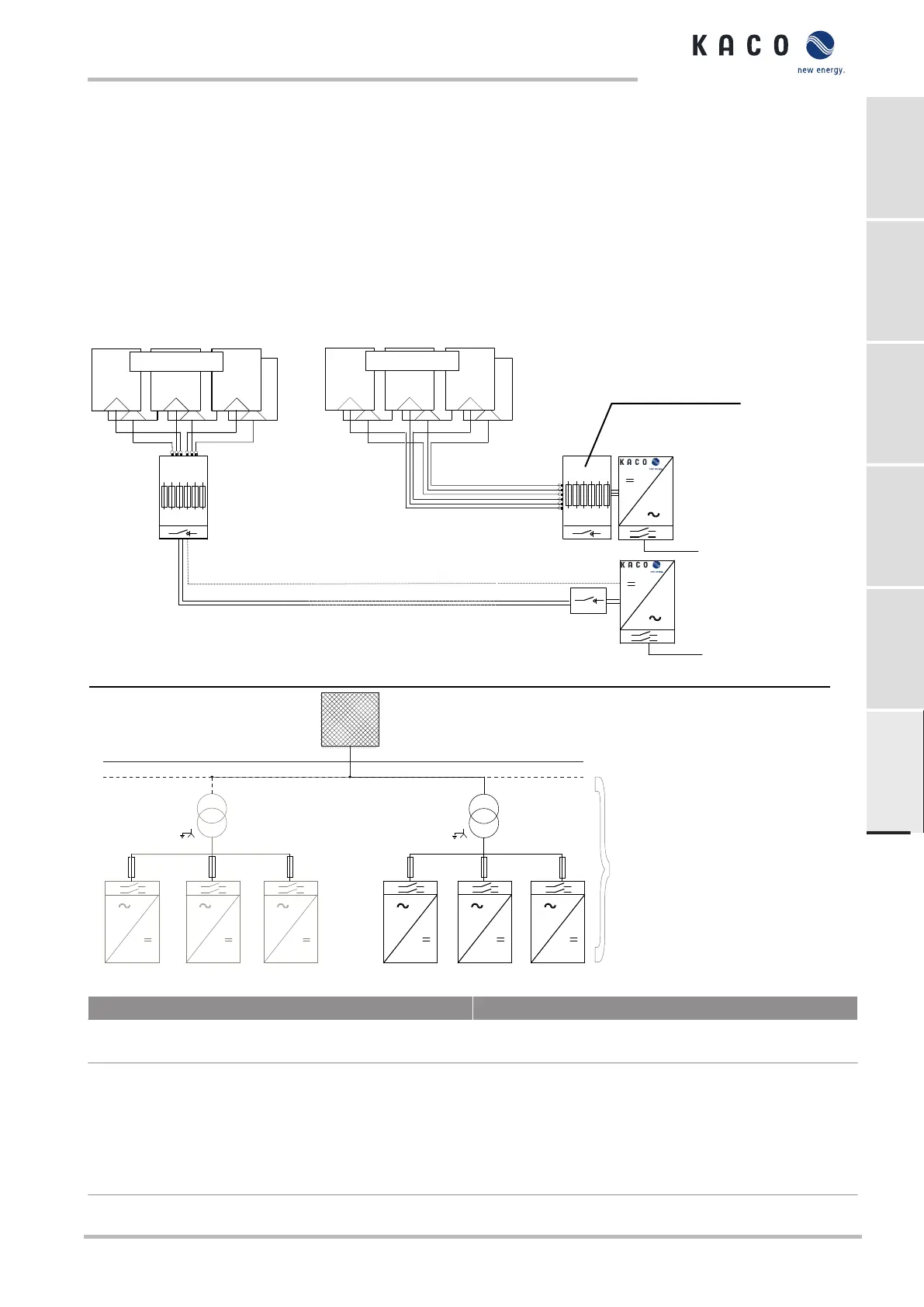

Imm.1: Schema generale con linea di alimentazione breve o lunga verso l'inverter
Punto di cessione in rete
P
Trasformatore
Inverter
con interruttore di accoppiamento
S
XFMR MV/LV
Impedenza di rete
equivalente fino al 25%
Imm.2: Schema del circuito generale dal punto di cessione in rete verso l'inverter
Legenda Definizione / nota per il collegamento
Generatore FV Il generatore FV converte l'energia radiante della luce solare
in energia elettrica.
String-Combiner Uno String Combiner può essere collegato al dispositivo KA-
CO per raggruppare le stringhe CC.
*) Se l'alimentazione dal generatore FV al dispositivo è più
lunga, il combinatore di stringhe può anche essere installato
in prossimità del generatore FV.
Un sezionatore CC integrato garantisce l'isolamento lato CC.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Pagina 157
