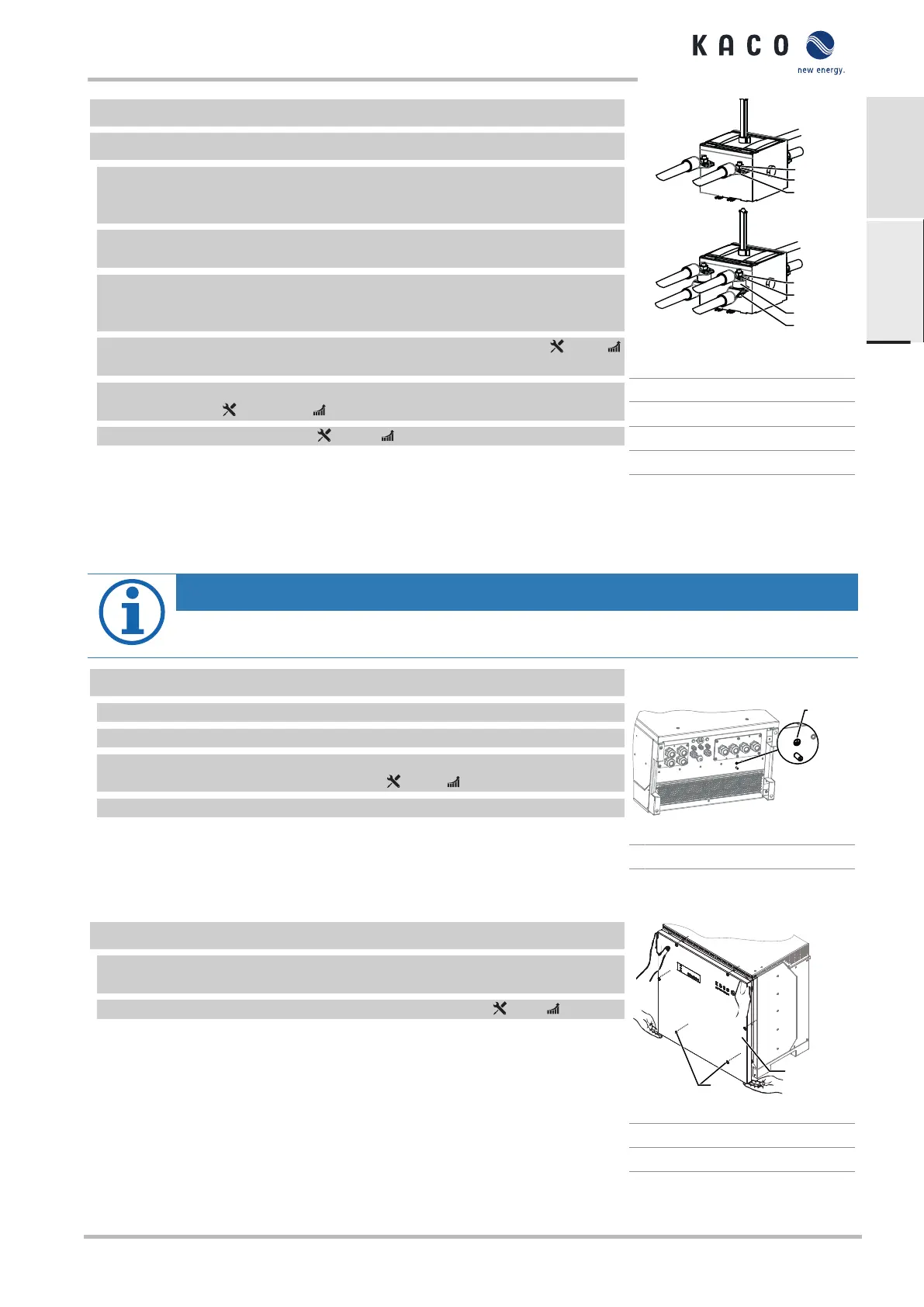

↻ DC-Leitung ist konfiguriert.
↻ DC-Eingangsplatte von Anschlussseite zurückgezogen.[ca. 20 cm]
HINWEIS:Für die Montage der DC-Leitungen verwenden Sie einen Drehmo-
mentschlüssel sowie zum Gegenhalten den im Lieferumfang enthalten Gabel-
schlüssel.
1 DC-Leitungspaar mit der vorinstallierten Schraube und Kontermutter an die DC+
und DC-Stromschiene des DC-Schalters vormontieren.
2 Option für 2 Leitungspaare: Distanzhülse zwischen 2 DC-Leitungen einlegen und
paarweise mit der beiliegenden Schrauben und Kontermuttern an die DC+ und
DC-Stromschiene des DC-Schalters vormontieren.
3 DC-Eingangsplatte an Gehäuseboden hochschieben und befestigen. [ T_30 /
6 Nm]
4 Schrauben und Kontermuttern an die DC+ und DC-Stromschiene des DC-Schal-
ters befestigen. [ W_16/17] / 30 Nm ]
5 Kabelverschraubung anziehen. [ W_46 / 7,5 Nm]
» Komponente ist elektrisch verbunden. Mit der Installation im Wechselrichter
fortfahren.
3
1
2
4
4
2
1
Option
Abb.21: DC-Leitungen an Schalter
montieren
1 Mutter
2 Sicherungsscheibe
3 Distanzhülse
4 Schraube für Befestigung
7.7 Potentialausgleich herstellen
HINWEIS
Je nach örtlicher Installationsvorschrift kann es erforderlich sein das Gerät mit einem zweiten Erdungsan-
schluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet werden.
↻ Gerät ist an der Halterung montiert.
1 Leitung für Potentialausgleich abisolieren.
2 Isolierte Leitung mit Ringkabelschuh M8 versehen.
3 Leitung für Potentialausgleich auf Erdungspunkt legen und mit zusätzlicher M8
Mutter und Sicherungsscheibe befestigen [ W_17/ 10 Nm].
4 Festen Sitz der angeschlossenen Leitung prüfen.
» Gehäuse ist im Potentialausgleich einbezogen.
1
Abb.22: Zusätzlicher Erdungspunkt
1 Erdungsbolzen
7.8 Anschlussbereich verschließen
↻ Netzanschluss ist vorbereitet.
1 Gehäusedeckel auf Gehäuse anheben und Schrauben zur Befestigung lose ein-
drehen.
2 Gehäusedeckel mit allen 6 Schrauben über Kreuz anziehen [ T_25/ 4,8 Nm].
» Gerät ist montiert und installiert.
» Gerät in Betrieb nehmen.
2
1
Abb.23: Gehäusedeckel schließen
1 Gehäusedeckel
3 Schrauben
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Seite 55
