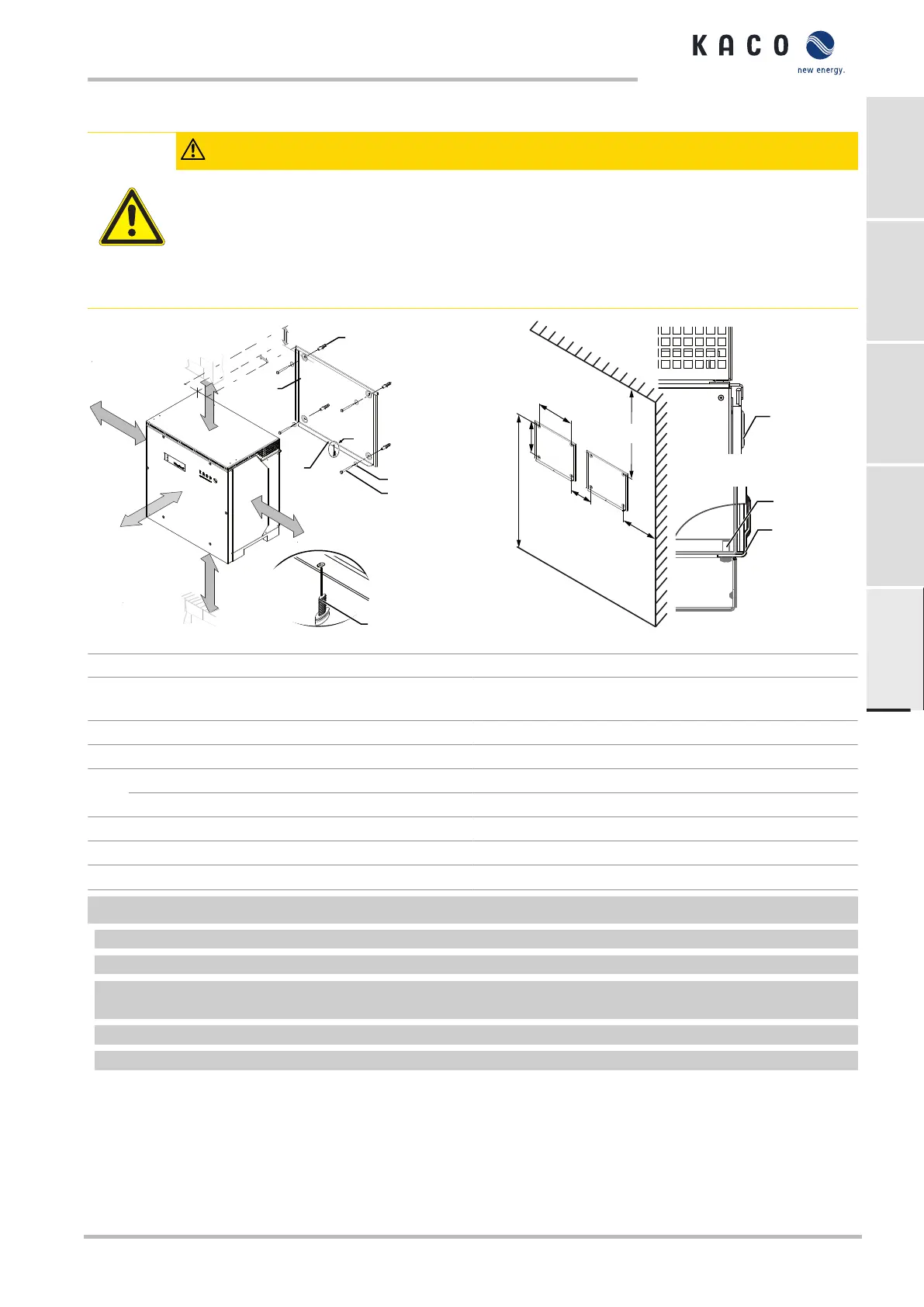

6.3 Fixar o suporte
CUIDADO
Perigo em caso de utilização de materiais de fixação inadequados!
A utilização de materiais de fixação inadequados pode provocar a queda do dispositivo e ferimentos graves
nas pessoas que se encontram à frente do mesmo.
› Utilizar apenas o material de fixação adequado à base de montagem. O material de fixação incluído é
adequado apenas para alvenaria e betão.
› Instalar sempre o dispositivo na vertical.
153 mm
A
A
B
C
D
1
2
3
4
5
6
75 mm
A
Detail A
Fig.10: Distâncias mínimas para a montagem na parede
1
6
5
270 mm
475 mm
475 mm
270 mm
1)
1)
1066 mm
458 mm
550 mm
453 mm
1543 mm
2)
1)
1)
Fig.11: Montagem na parede
Legenda
1 Suporte 4 Parafuso para a fixação (4x) [SW 13 / Fixar o suporte
[Ver capítulo6.3}Página135]]
2 Buchas de fixação [S12 – Ø 12mm/ 90mm]* 5 Parafuso de retenção (1x)
3 Arruela de retenção 6 Lingueta para apoiar o dispositivo
A Distância mínima: 120
1)
Distância mínima sem dispositivo: 270
Distância recomendada: 400
1)
Distância recomendada sem dispositivo: 475
B Distância mínima: 300 - -
C Distância mínima: 500 - -
D Distância recomendada: 1000 ²) Distância recomendada com disjuntor CC: 1543
↻ Caixa de cartão, com o suporte e o conjunto de montagem, retirada da embalagem e aberta.
1 Marcar a posição de suspensão com uma linha na superfície da parede, de acordo com a posição do suporte.
2 Assinalar a posição dos furos com ajuda do entalhe no suporte.
NOTA:As distâncias mínimas entre dois dispositivos ou entre o dispositivo e o teto ou o chão já são consideradas
no desenho.
3 Fixar o suporte na parede com o material de fixação adequado incluído no conjunto de montagem.
NOTA:Ter em atenção o alinhamento correto do suporte.
» Prosseguir com a montagem do dispositivo.
