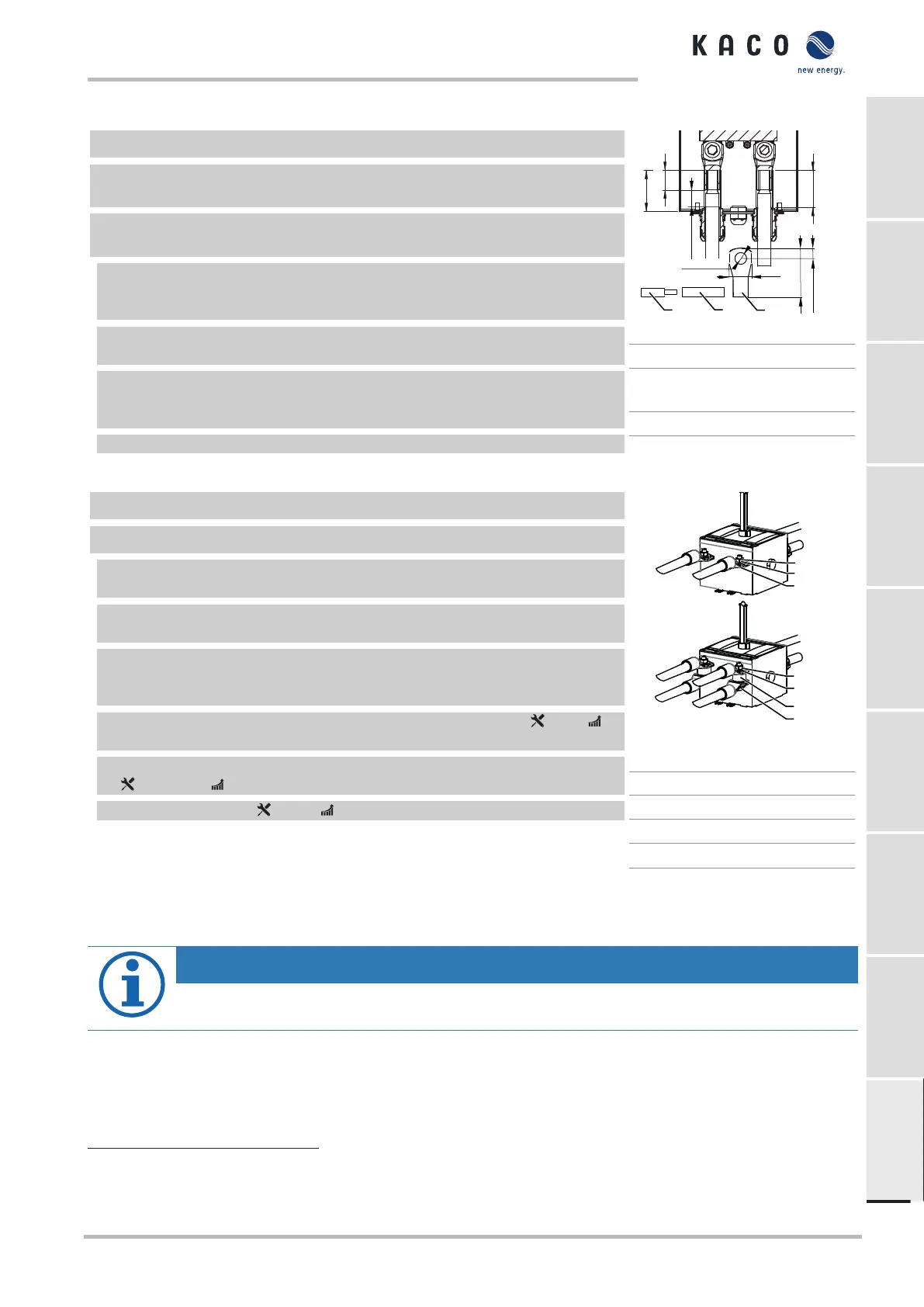

Anschluss PV Generator mit DC-Schalter
↻ DC hatları giriş plakasından geçirilmiş olmalıdır.
↻ DİKKAT!Kimyasal korozyon nedeniyle yangın tehlikesi. Kablo pabuçları,
kullanılan iletken malzeme ve bakır iletken rayları için uygun olmalıdır
56
.
↻ UYARI!Kablo pabucunun yanlış ölçülendirilmesi kaynaklı kısa devre tehlikesi!
Seçim yaparken ölçülere dikkat edin. [Bkz. Şekil 20] [}Sayfa259]
1 DC hatlarına bir halka kablo pabucu takın. Kenar kıvırma esnasında halka kablo
pabucunun nihai montaj konumuna göre çevrilmiş olduğuna dikkat edin. [Bkz.
Şekil 21] [}Sayfa259]
NOT:Darbe aşırı gerilim nedeniyle ölüm tehlikesi. Çok kısa hava mesafesinde
daralan hortum kullanımı öngörülmelidir.
2 Isı ile daralan hortumu izole edilmemiş krimpleme yeri üzerine ve kablo
izolasyonunun maks. 20 mm geçirin ve el tipi büzüştürme cihazı ile büzüştürün.
Ancak daralan hortum kablo rakorunun contasının içine girmemelidir.
3 Hatları, işaretli sabitleme uzunluklarına göre itin ve kablo rakoruyla ilerletin.
ð DC hattı yapılandırıldı. DC şalteri bağlantısıyla devam edin.
80
-
0 2
38
72
1
3
2
max. 18 mm
max.
42mm
max. 80 mm
Ø 11 mm
mm
mm
mm
20 mm
0 -2
Şek.20: DC hattının yapılandırılması
1 Kablo pabucu
2 Daralan hortum (teslimat
kapsamına dahil değil)
3 DC hattı
↻ DC hattı yapılandırılmış olmalıdır.
↻ DC giriş plakası bağlantı tarafından geri çekilmiş olmalıdır.[yaklaşık 20 cm]
NOT:DC hatlarının montajında tork anahtarı ve karşı direnç sağlamak için
teslimat kapsamında teslim edilen açık ağızlı anahtar kullanın.
1 Önceden monte edilmiş cıvata ve kontra somunlu DC hat çiftini, DC şalterinin DC
+ ve DC iletken raylarına monte edin.
2 2 hat çifti için alternatif: 2 DC hattı arasına ara kovanı yerleştirin, ve birlikte
verilmiş olan cıvata ve kontra somunlarla DC şalterinin DC+ ve DC iletken
raylarına çifter biçimde monte edin.
3 Mahfaza tabanındaki DC giriş plakasını yukarı çekin ve sabitleyin. [ T_30 / 6
Nm]
4 Cıvata ve kontra somunlarını DC şalterinin DC+ ve DC iletken raylarına sabitleyin.
[ W_16/17] / 30 Nm ]
5 Kablo rakorunu sıkın. [ W_46 / 7,5 Nm]
» Parçanın elektrik bağlantısı yapılmıştır. İnverter kurulum işlemi ile devam edin.
3
1
2
4
4
2
1
Option
Şek.21: DC hatlarının şaltere
bağlanması
1 Somun
2 Kilit pulu
3 Ara kovanı
4 Sabitleme vidası
7.7 Potansiyel dengelemesinin oluşturulması
NOT
Yerel kurulum talimatına göre cihazın ikinci bir topraklama bağlantısı ile topraklanmak zorunda olabilir.
Bunun için cihazın alt tarafındaki dişli cıvata kullanılabilir.
56
Alüminyum kablo pabuçlarının kullanımında galvanik kalay kaplamalı kablo pabuçların veya alternatif olarak AL/CU
kablo pabucu ve uygun AL/CU baskı rondelaların kullanılmasını önermekteyiz.
Aksi takdirde mevcut elektrolitlerde (örn. yoğuşma suyu) alüminyum bakır iletken rayı tarafından zarar görebilir.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3
KACO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Sayfa 259
