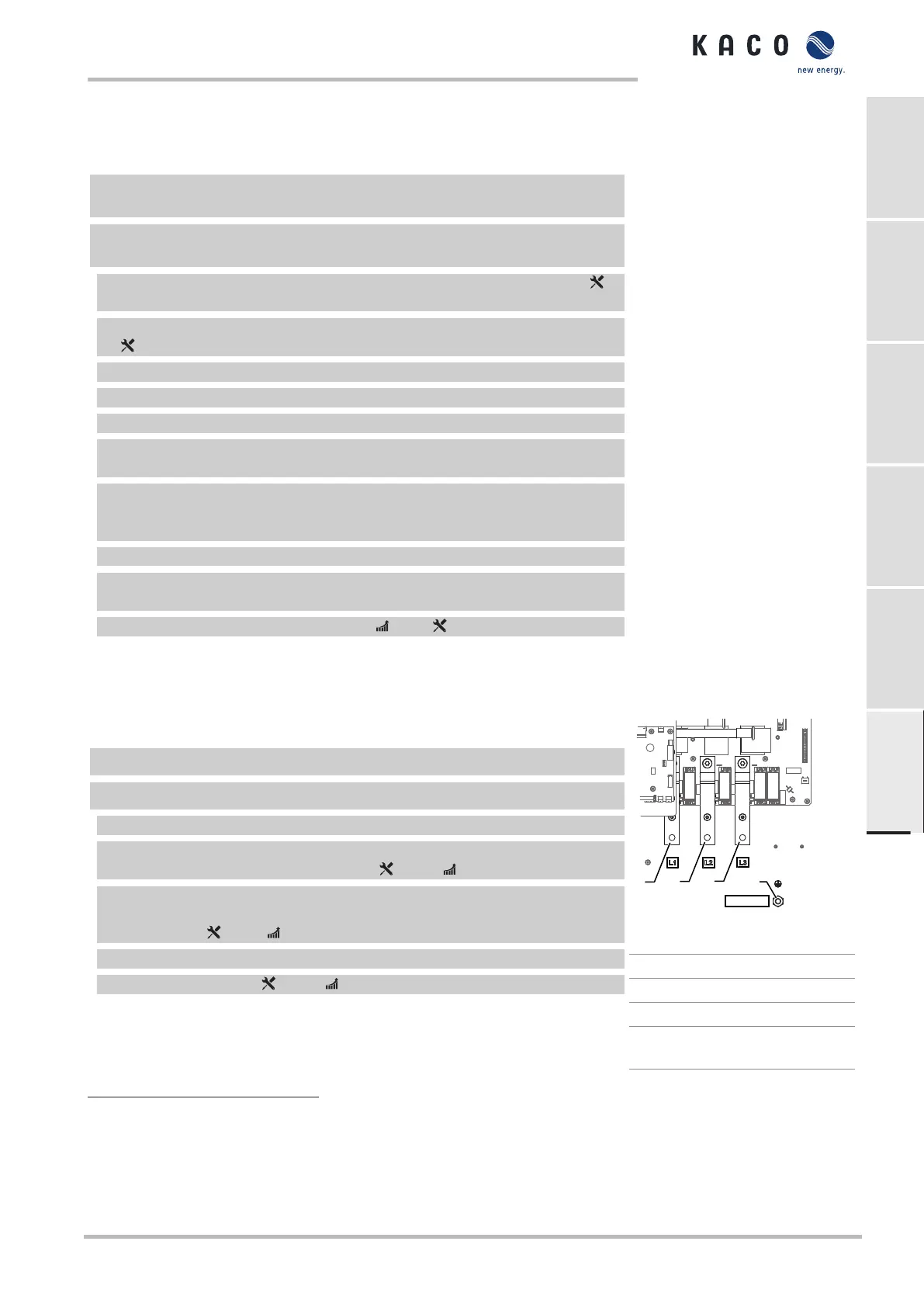

7.5 Collegamento del dispositivo alla rete di alimentazione elettrica
7.5.1 Preparazione dell'allacciamento alla rete
Una linea di collegamento con 4 conduttori (4 conduttori singoli o multipolari fi-
no a una sezione massima del cavo di 16 - 28 mm è disponibile sul dispositivo.
La tensione nominale della rete corrisponde a quella riportata sulla targhetta
"VAC nom".
1 Per una migliore accessibilità Togliere la piastra di ingresso CA con le 6 viti [
T_30]
2 Allentare il raccordo a vite del collegamento CA e la messa a terra PE (Ground)
[ W_46].
3 Rimuovere i tappi di chiusura a tenuta.
4 Introdurre i cavi CA attraverso i raccordi a vite.
5 Spelare i cavi CA.
6 Rimuovere i singoli fili per L1 / L2 / L3 (ABC) e PE (Ground) in modo che il filo e
l'isolamento possano essere compressi nel fusto del capocorda.
CAUTELA!Pericolo di incendio dovuto a corrosione chimica. I capicorda devo-
no essere adatti al materiale conduttore utilizzato e alle sbarre collettrici in ra-
me.
35
7 Comprimere il capocorda.
8 Tirare il tubo termoretraibile (non in dotazione) sul fusto del capocorda ad anel-
lo del cavo CA.
9 Fissare la piastra di ingresso con le 6 viti [ T_30 / 6 Nm]
» Eseguire l'allacciamento alla rete.
7.5.2 Esecuzione dell'allacciamento alla rete
Collegamento a 4 conduttori, sistema TN, TT
L'allacciamento alla rete è allestito.
Cavi CA dotati di capocorda ad anello M10 [larghezza max b. 42 mm ]
1 Svitare il dado con la rondella nel punto di collegamento a massa previsto.
2 Posizionare il cavo di messa a terra sul punto di messa a terra. Fissare con il da-
do e la rondella di sicurezza in dotazione [ W_17 / 10 Nm].
36
3 Posizionare il capocorda dei fili L1 / L2 / L3 in base alla scritta sulla sbarra collet-
trice e fissarlo con la vite, il dado e la rondella di sicurezza (elementi di fissaggio
in dotazione) [ W_17 / 30 Nm].
4 Controllare la stabilità di fissaggio di tutte le linee.
5 Serrare i passacavi CA [ W_46 / 7,5 Nm].
» Il dispositivo è ora collegato alla rete elettrica.
3
2
1
4
Ground
Imm.16: Allacciamento alla rete CA
quadripolare
1 Sbarra collettrice L1
2 Sbarra collettrice L2
3 Sbarra collettrice L3
4 Ground - Punto di messa a
terra
35
Quando si utilizzano capicorda in alluminio, si consiglia l'uso di capicorda zincati o in alternativa di capicorda AL/CU e
rondelle AL/CU adeguate.
In caso contrario, in presenza di elettroliti (ad es. condensa) l'alluminio può essere distrutto dalla sbarra collettrice in
rame.
36
Quando è collegato a una rete TN-C, il cavo di messa a terra PEN deve essere collegato al punto di messa a terra.
