↻ Przewód DC jest skonfigurowany.
↻ Płytka wejściowa DC jest zagięta od strony przyłączeniowej [ok. 20 cm].
WSKAZÓWKA:Do montażu przewodów DC należy zastosować klucz dynamo-
metryczny, a do przytrzymania zawarty w zakresie dostawy klucz widlasty.
1 Zamontować wstępnie parę przewodów DC z preinstalowaną śrubą i nakrętką
zabezpieczającą na DC+ i na szynie prądowej DC przełącznika DC.
2 Opcja dla 2 par przewodów: Włożyć tuleję dystansową między 2 przewody DC i
zamontować wstępnie parami z dołączonymi śrubami i nakrętkami zabezpiecza-
jącymi na DC+ i na szynie prądowej DC przełącznika DC.
3 Przesunąć do góry i zamocować płytę wejściową DC na spodzie obudowy. [
T_30 / 6 Nm]
4 Zamocować śruby i nakrętki zabezpieczające na DC+ i na szynie prądowej DC
przełącznika DC. [ W_16/17] / 30 Nm ]
5 Dociągnąć przepust kablowy. [ W_46 / 7,5 Nm]
» Komponent jest połączony elektrycznie. Kontynuować instalację falownika.
3
1
2
4
4
2
1
Option

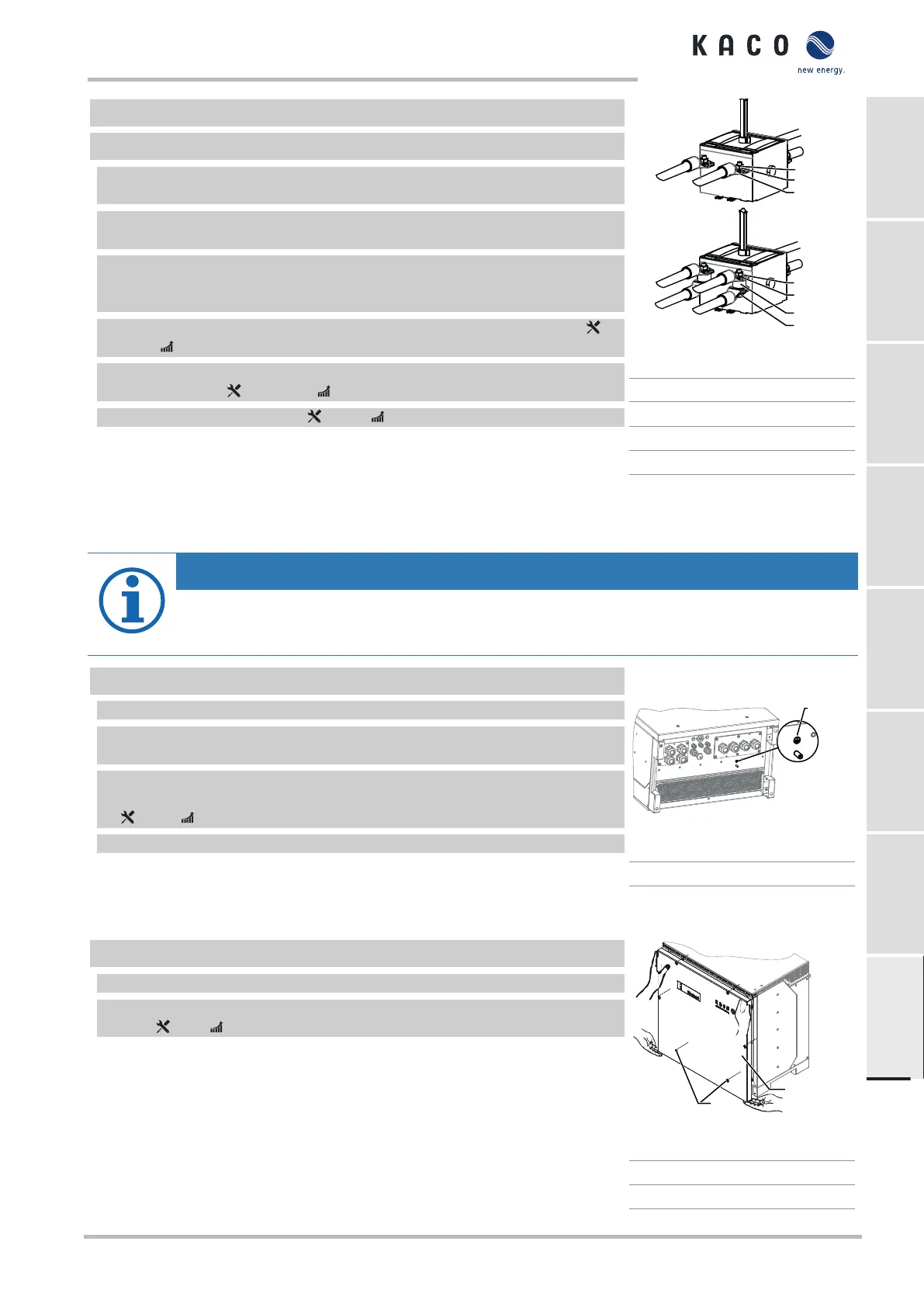

Rys.21: Montaż przewodów DC na
przełączniku
1 Nakrętka
2 Podkładka zabezpieczająca
3 Tuleja dystansowa
4 Śruba mocująca
7.7 Tworzenie wyrównania potencjałów
WSKAZÓWKA
W zależności od miejscowych przepisów instalacyjnych, może występować konieczność uziemienia urzą-
dzenia za pomocą drugiego przyłącza uziemiającego. Można w tym celu zastosować trzpień gwintowany na
spodzie urządzenia.
↻ Urządzenie jest zamontowane na uchwycie.
1 Zdjąć izolację z przewodu do wyrównania potencjałów.
2 Zaizolowany przewód uziemiający wyposażyć w oczkową końcówkę kablową
M8.
3 Umieścić przewód do wyrównania potencjałów w punkcie przyłączeniowym
uziemienia izabezpieczyć dodatkową nakrętką M8 i podkładką zabezpieczającą
[ W_17/ 10 Nm].
4 Sprawdzić prawidłowe zamocowanie podłączonego przewodu.
» Obudowa jest włączona do wyrównania potencjałów.
1
Rys.22: Dodatkowy punkt uziemie-
nia
1 Trzpień uziemiający
7.8 Zamknięcie skrzynki przyłączeniowej
↻ Przyłącze sieciowe jest przygotowane.
1 Podnieść pokrywę nad obudowę i luźno wkręcić śruby mocujące.
2 Przykręcić pokrywę obudowy za pomocą wszystkich 6 śrub, dokręcanych na
krzyż [ T_25/ 4,8 Nm].
» Urządzenie jest zmontowane i zainstalowane.
» Uruchomić urządzenie.
2
1
Rys.23: Zamykanie pokrywy obu-
dowy
1 Pokrywa obudowy
3 Śruby
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Strona 231
ENDEFRESPTITNLPL
