153 mm
A
A
B
C
D
1
2
3
4
5
6
75 mm
A
Detail A

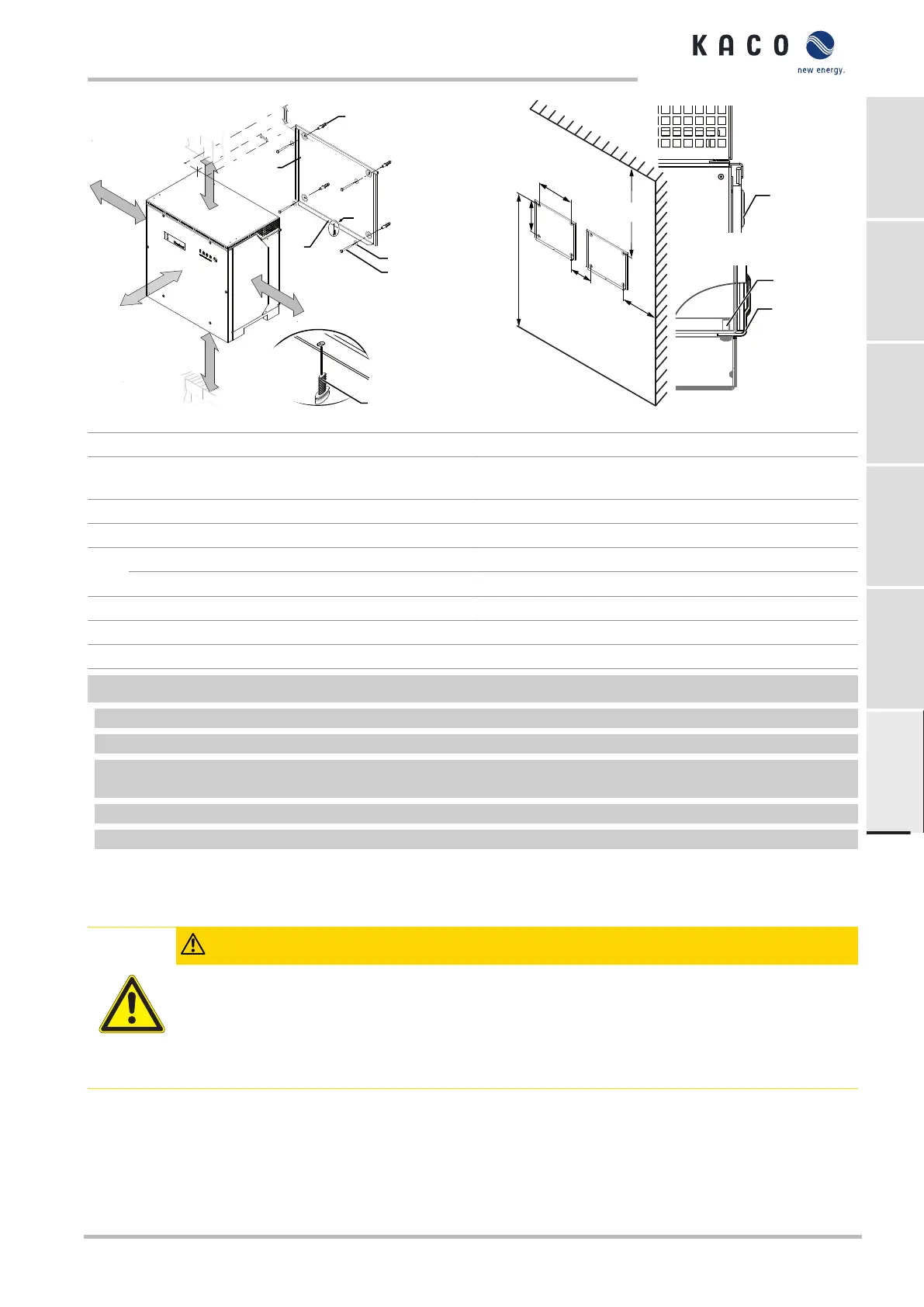

Imm.10: Distanze minime per il montaggio a parete
1
6
5
270 mm
475 mm
475 mm
270 mm
1)
1)
1066 mm
458 mm
550 mm
453 mm
1543 mm
2)
1)
1)
Imm.11: Montaggio a parete
Legenda
1 Supporto 4 Vite di fissaggio (4x)[SW 13 / Fissaggio del supporto
[Vedi capitolo6.3}Pagina164]]
2 Tassello per fissaggio [S12 – Ø 12mm/ 90mm]* 5 Vite di fissaggio (1)
3 Rondella di sicurezza 6 Linguetta per appoggiare il dispositivo
A Distanza minima: 120
1)
Distanza minima senza dispositivo: 270
Distanza consigliata: 400
1)
Distanza consigliata senza dispositivo: 475
B Distanza minima: 300 - -
C Distanza minima: 500 - -
D Distanza consigliata: 1000 ²) Distanza consigliata con interruttore CC: 1543
↻ Estrarre dalla confezione e aprire la scatola contenente il supporto e il kit di installazione.
1 Disegnare sulla parete una linea che unisca i punti di fissaggio in base alla posizione del supporto.
2 Disegnare la posizione dei fori di fissaggio con l'ausilio degli incavi nel supporto.
AVVERTENZALe distanze minime tra due dispositivi o tra dispositivo e soffitto/pavimento sono già considerate nel
disegno.
3 Fissare il supporto a parete utilizzando materiale di fissaggio idoneo.
AVVERTENZARispettare l'allineamento corretto del supporto.
» Proseguire con il montaggio del dispositivo.
6.4 Installazione e fissaggio del dispositivo
CAUTELA
Pericolo di lesioni in caso di sollevamento e trasporto non corretto.
Se si solleva il dispositivo in modo non corretto, è possibile che questo si ribalti e cada.
› Sollevare il dispositivo dai punti previsti sempre in posizione verticale.
› Utilizzare una scaletta adatta all’altezza di montaggio prescelta.
› Indossare guanti di protezione e scarpe di sicurezza quando si deve sollevare e abbassare il dispositivo.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Pagina 165
ENDEFRESPTIT
