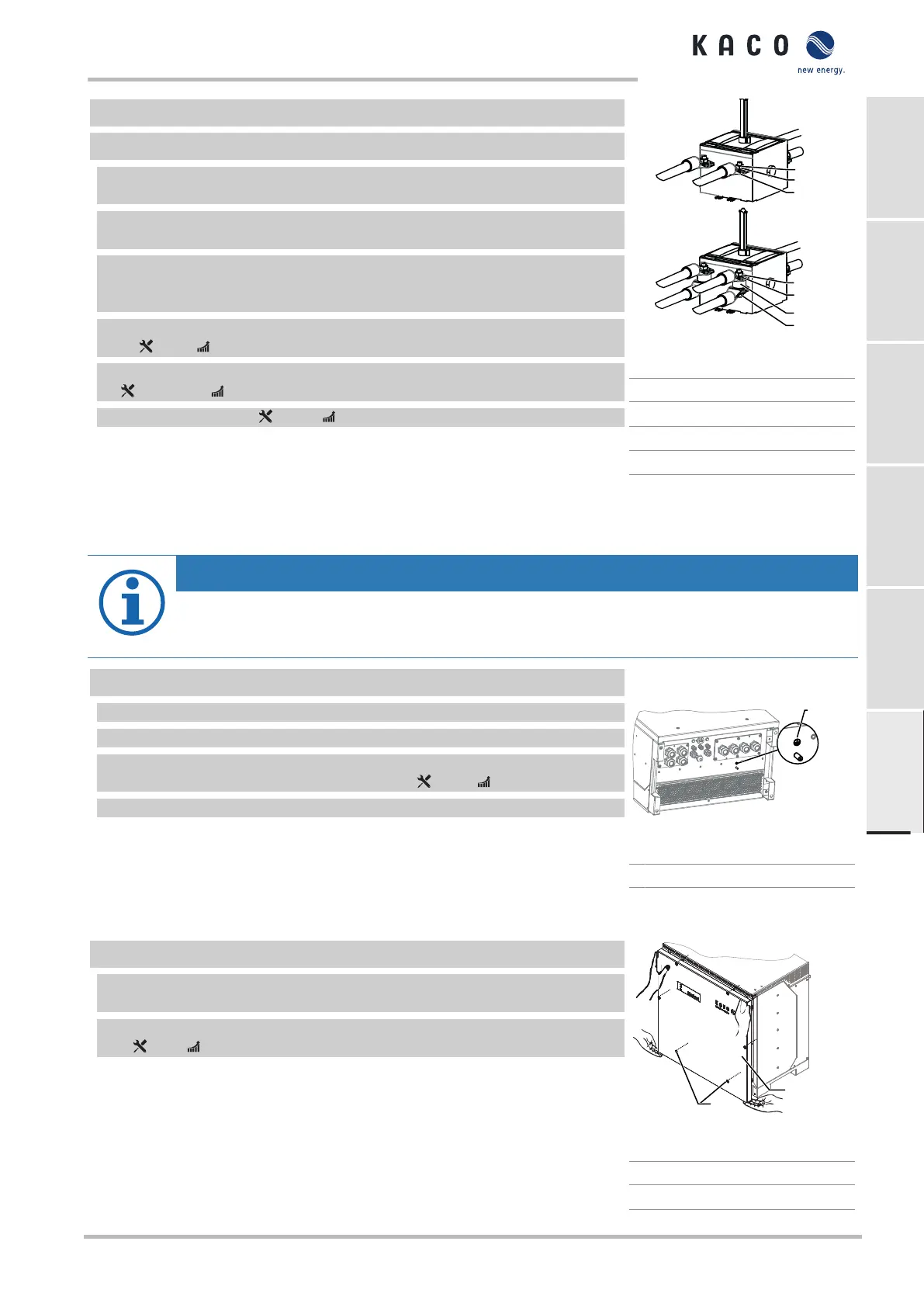

Il cavo CC è configurato.
Piastra di ingresso CC tirata indietro dal lato collegamento.[ca. 20 cm]
AVVERTENZAPer il montaggio dei cavi CC utilizzare una chiave dinamometrica
e per tenerli fermi utilizzare la chiave fissa in dotazione.
1 Premontare la coppia di cavi CC con la vite e il controdado preinstallati sulla
sbarra collettrice CC+ e CC dell’interruttore CC.
2 Opzione per 2 coppie di cavi: Inserire una boccola distanziatrice tra 2 cavi CC e
premontarli a coppie con le viti e i controdadi in dotazione sulla sbarra collettri-
ce CC+ e CC dell’interruttore CC.
3 Spingere verso l’alto la piastra di ingresso CC sul fondo dell’apparecchio e fissar-
la. [ T_30 / 6 Nm]
4 Fissare le viti e i controdadi sulla sbarra collettrice CC+ e CC dell’interruttore CC.
[ W_16/17] / 30 Nm ]
5 Serrare il pressacavo. [ W_46 / 7,5 Nm]
» L’apparecchio è collegato elettricamente. Proseguire con l'installazione nell’in-
verter.
3
1
2
4
4
2
1
Option
Imm.21: Montaggio dei cavi CC
sull’interruttore
1 Dado
2 Rondella di sicurezza
3 Boccola distanziatrice
4 Vite per il fissaggio
7.7 Realizzazione di un collegamento equipotenziale
AVVISO
A seconda delle normative locali per l'installazione, potrebbe essere necessario mettere a terra il dispositi-
vo con una seconda messa a terra. A tal fine può essere utilizzato il perno filettato posto sul lato inferiore
del dispositivo.
Il dispositivo è montato sul supporto.
1 Isolare il cavo per il collegamento equipotenziale.
2 Applicare il capocorda ad anello M8 al cavo isolato.
3 Applicare il cavo per il collegamento equipotenziale nel punto di messa a terra e
fissarlo con il dado M8 aggiuntivo e la rondella [ W_17/ 10 Nm].
4 Controllare il saldo posizionamento del cavo collegato.
» È stato aggiunto un ulteriore collegamento equipotenziale.
1
Imm.22: Ulteriore punto di messa
a terra
1 Massa
7.8 Delimitazione del vano collegamenti
L'allacciamento alla rete è allestito.
1 Sollevare il coperchio dell'alloggiamento sull'alloggiamento e avvitare le viti per
il fissaggio.
2 Stringere il coperchio dell'alloggiamento tracciando una croce con tutte e 6 le vi-
ti [ T_25 / 4,8 Nm].
» Il dispositivo è montato e installato.
» Mettere in funzione il dispositivo.
2
1
Imm.23: Chiudere il coperchio
dell'alloggiamento
1 Coperchio dell'alloggiamento
3 Viti
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Pagina 173
