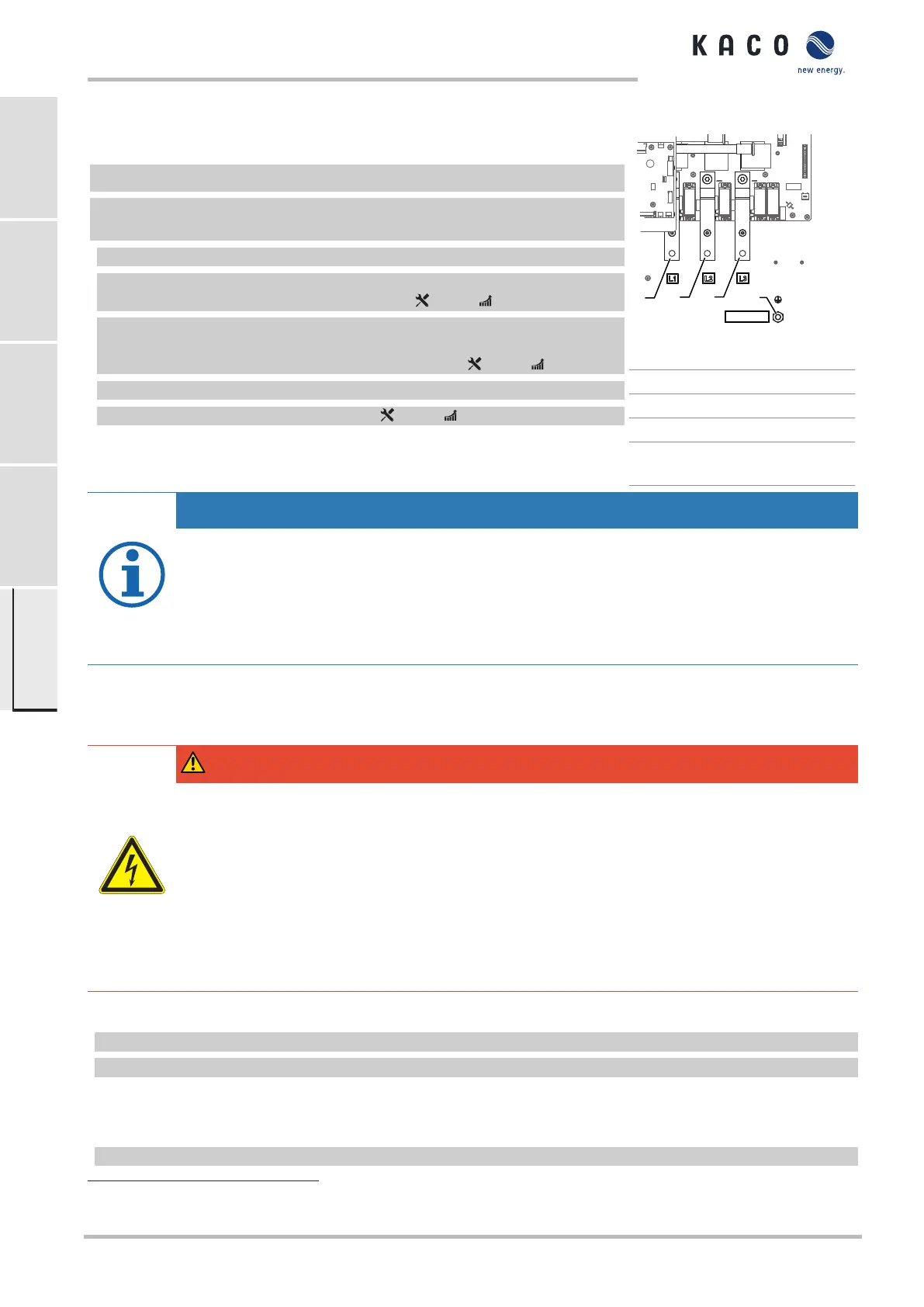

Kaco blueplanet 125 TL3 Operating Instruction

7.5.2 Efetuar a ligação à rede
Ligação de 4 condutores, TN, sistema TT
↻ A ligação à rede está pronta.
↻ Fios CA equipados com um terminal para cabo com olhal M10 [largura máx. b.
42 mm ]
1 Soltar a porca com arruela de retenção no ponto de ligação à terra assinalado.
2 Colocar o cabo de ligação à terra no ponto de ligação à terra. Fixar com a porca
e a arruela de retenção previstas para o efeito [ W_17 / 10Nm].
30
3 Colocar o terminal para cabo dos fios L1 / L2 / L3 de acordo com a inscrição na
calha de corrente e fixar com o parafuso, a porca e a arruela de retenção
(elementos de fixação incluídos no material fornecido) [ W_17 / 30 Nm].
4 Verificar se todos os fios conectados estão bem fixos.
5 Apertar as uniões roscadas para cabo CA [ W_46 / 7,5 Nm].
» O dispositivo está ligado à rede de alimentação.
3
2
1
4
Ground
Fig.16: Ligação à rede CA de 4
pinos
1 Calha de corrente L1
2 Calha de corrente L2
3 Calha de corrente L3
4 Ground - ponto de ligação à
terra
NOTA
Se, devido à especificação da instalação, for necessário um disjuntor AFI, terá de ser utilizado um disjuntor
AFI (disjuntor de proteção CC/CA de corrente de falha) do tipo A.
Ao utilizar o tipo A, o valor limiar de isolamento no menu “Parâmetros CC” tem de ser definido com um
valor superior ou igual (≥) a 200kOhm Configuration via web user interface.
Em caso de dúvidas sobre o tipo apropriado, entre em contacto com o instalador ou o nosso serviço de
apoio ao cliente KACO new energy.
7.6 Conectar gerador FV ao dispositivo
7.6.1 Verificar o gerador FV quanto a curtos-circuitos à terra
PERIGO
Perigo de morte devido a choque elétrico!
Ferimentos graves ou morte devido ao contacto com as ligações sob tensão. Em caso de radiação solar no
gerador FV, as pontas descarnadas dos fios CC estão sob tensão contínua.
› Desbloqueie a Switchbox ou o String-Combiner através do interruptor de corte CC.
› A ligação CC destina-se exclusivamente a geradores FV. A operação com outras fontes é considerada
incorreta (p. ex., com baterias).
› Agarrar os fios do gerador FV apenas pelo isolamento. Não tocar nas pontas dos fios descarnadas.
› Evitar curto-circuitos.
› Não conectar ao dispositivo quaisquer fios com curto-circuito à terra.
Verificar a isenção de curto-circuitos à terra
1 Determinar a tensão contínua entre o potencial de terra (PE) e o condutor positivo do gerador FV.
2 Determinar a tensão contínua entre o potencial de terra (PE) e o condutor negativo do gerador FV.
ð Se for possível medir tensões estáveis, tal significa que existe um curto-circuito à terra no gerador CC ou na
respetiva cablagem. A relação entre as tensões medidas fornece informações sobre a localização da
irregularidade.
3 Eliminar todas as irregularidades antes de efetuar novas medições.
30
Em caso de ligação a uma rede TN-C, o cabo de ligação à terra PEN tem de ser conectado ao ponto de ligação à terra
(Ground).
