↻ O cabo CC está configurado.
↻ Placa de entrada CC puxada para trás do lado da ligação.[aprox. 20cm]
NOTA:Use uma chave dinamométrica para a montagem dos cabos CC, bem
como a chave de bocas incluída no material fornecido para apoiar.
1 Pré-montar o par de cabos CC na calha de corrente CC+ e CC- do interruptor CC
com o parafuso e a contraporca pré-instalados.
2 Opção para 2 pares de cabos: Inserir o casquilho distanciador entre 2 cabos CC e
pré-montar, aos pares, na calha de corrente CC+ e CC- do interruptor CC com os
parafusos e as contraporcas fornecidas juntamente.
3 Levantar a placa de entrada CC pelo fundo da caixa e fixá-la. [ T_30 / 6 Nm]
4 Fixar os parafusos e as contraporcas na calha de corrente CC+ e CC- do
interruptor CC. [ W_16/17] / 30 Nm ]
5 Apertar a união roscada de cabo. [ W_46 / 7,5 Nm]
» O componente está ligado eletricamente. Prosseguir com a instalação no
inversor.
3
1
2
4
4
2
1
Option

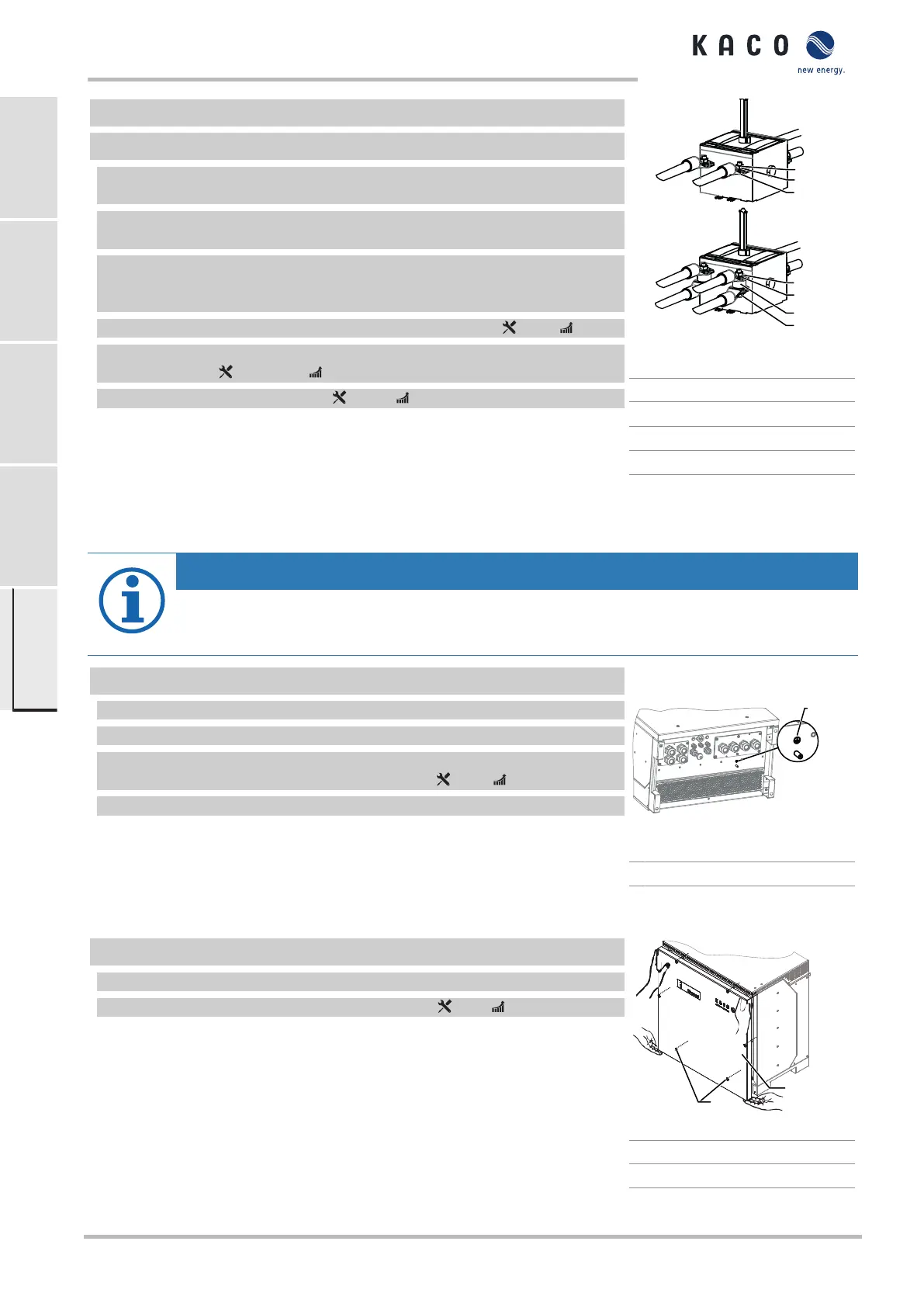

Fig.21: Montar os cabos CC no
interruptor
1 Porca
2 Arruela de retenção
3 Casquilho distanciador
4 Parafuso para fixação
7.7 Estabelecer a compensação de potencial
NOTA
Dependendo da especificação de instalação local, poderá ser necessário prover o dispositivo de uma
segunda ligação à terra. Para o efeito, é possível utilizar o pino roscado que se encontra na parte inferior
do dispositivo.
↻ O dispositivo está montado no suporte.
1 Descarnar o cabo da compensação de potencial.
2 Prover o cabo isolado com um terminal para cabo com olhal M8.
3 Colocar o cabo da compensação de potencial no ponto de ligação à terra e fixar
com a porca M8 adicional e a arruela de retenção [ W_17/ 10 Nm].
4 Verificar se o cabo conectado está bem fixo.
» A caixa está integrada na compensação de potencial.
1
Fig.22: Ponto de ligação à terra
adicional
1 Terminal de ligação à terra
7.8 Fechar a área de conexão
↻ A ligação à rede está pronta.
1 Levantar a tampa da caixa e enroscar de forma frouxa os parafusos de fixação.
2 Apertar os 6 parafusos da tampa da caixa em cruz [ T_25/ 4,8 Nm].
» O dispositivo está montado e instalado.
» Colocar o dispositivo em funcionamento.
2
1
Fig.23: Fechar a tampa da caixa
1 Tampa da caixa
3 Parafusos
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3
KACO blueplanet 137 TL3 KACO blueplanaet 150 TL3
