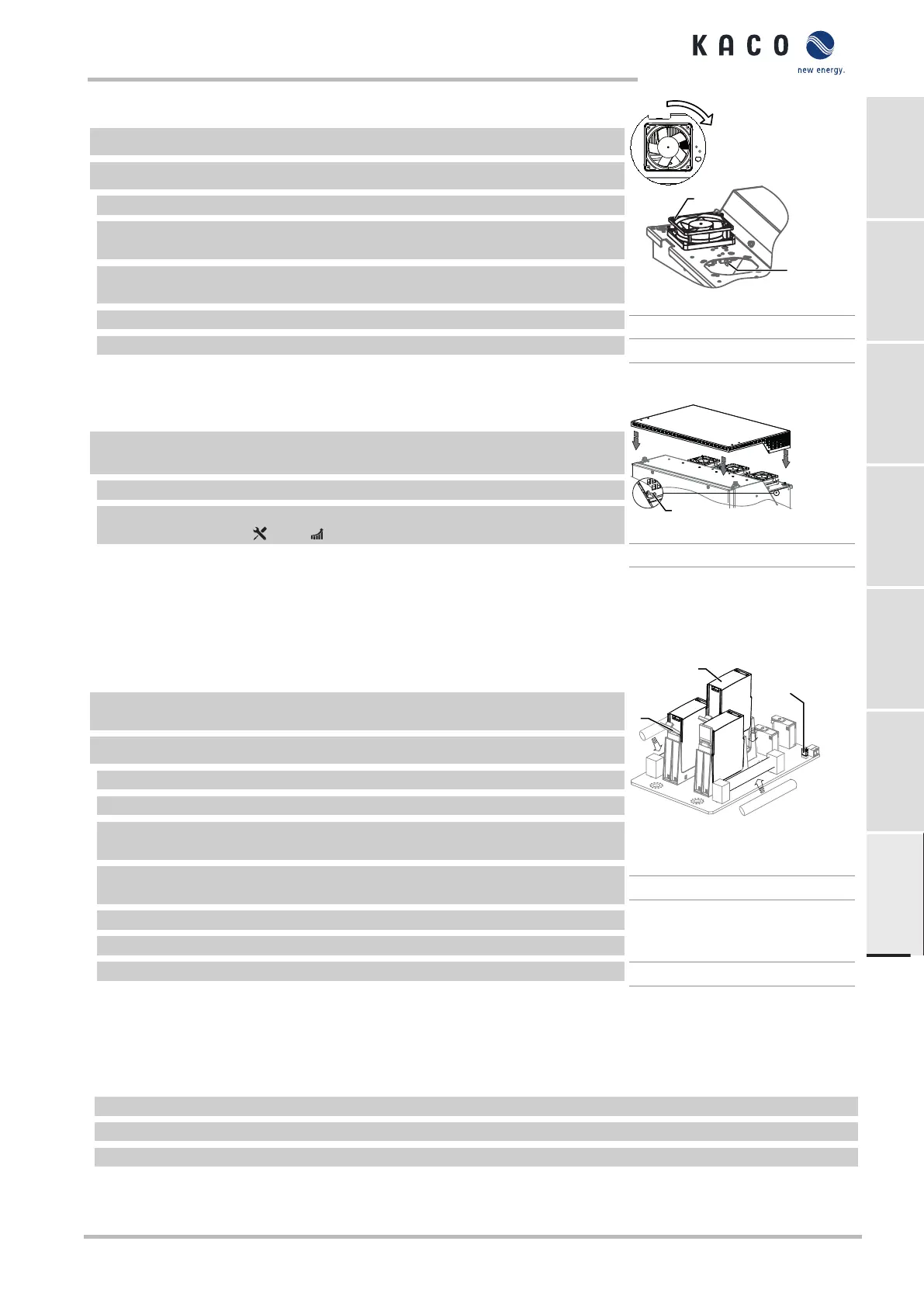

Ventilator demonteren
↻ AC-/DC-spanningsvrijheid vastgesteld.
↻ Afdekkap voor ventilator verwijderd.
1 Wacht tot de 3 ventilatoren niet meer draaien.
2 Draai de defecte ventilator ca. 10° rechtsom en verwijder voorzichtig met de
manchet.
3 Maak de vergrendeling los en trek de stekker in de binnenkant van de behuizing
eraf.
4 Verwijder de ventilator.
5 Maak indien nodig het koellichaam vanaf de bovenkant schoon.
» Monteer de vervangende ventilator.
1
2
Afb.27: Ventilator demonteren
1 Ventilator
2 Connector
Afdekking aanbrengen
↻ Ventilator correct gemonteerd en het gebied van de afdekking vrij van vreemde
stoffen.
1 Zet de afdekking aan beide kanten op de opnameclips en druk voorzichtig vast.
2 Zet de schroeven voor de bevestiging van de afdekking aan beide kanten erop
en schroef deze vast [ _T20 / 2,2 Nm].
» Ga verder met de inbedrijfstelling van het apparaat Commissioning.
2
Afb.28: Afdekking aanbrengen
2 Schroef voor bevestiging
8.4 Overspanningsbeveiliging vervangen
DC-overspanningsbeveiliging vervangen
F OPMERKING:Indien in de statusindicatie van de overspanningsbeveiligingsmo-
dule defect te zien is, moet deze worden vervangen.
↻ OPMERKING:AC-/DC-spanningsvrijheid vastgesteld.
1 Open het apparaat Apparaat openen [Zie hoofdstuk7.2}Bladzijde196].
2 Ontgrendel defecte modules via de vergrendelstrip.
3 Trek defecte modules afzonderlijk uit de DC-basissokkel en vervang door modu-
les van hetzelfde type.
OPMERKING:De codering van de plek op de basissokkel moet overeenkomen
met de codering aan de module.
4 Plaats DC-overspanningsbeveiligingsmodules afzonderlijk in de DC-basissokkel.
5 Vergrendel nieuwe modules via de vergrendelstrip.
6 Controleer of alle beveiligingselementen goed vast zitten.
» Ga door met de installatie van het apparaat.
1
3
2
Afb.29: Overspanningsmodules
aanbrengen
1 DC - basissokkel
2 DC - overspanningsbeveili-
gingsmodule (3 insteekplek-
ken)
3 Jumper
8.5 Uitschakelen voor onderhoud/het verhelpen van een storing
Uitschakelvolgorde
1 Schakel de netspanning uit door het deactiveren van de externe veiligheidselementen.
2 Schakel de DC-zijde aan de externe DC-scheidingsschakelaar vrij.
GEVAAR!De DC-kabels staan nog steeds onder spanning
» Wacht na het uitschakelen 5 minuten alvorens u het apparaat opent.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Bladzijde 205
