153 mm
A
A
B
C
D
1
2
3
4
5
6
75 mm
A
Detail A

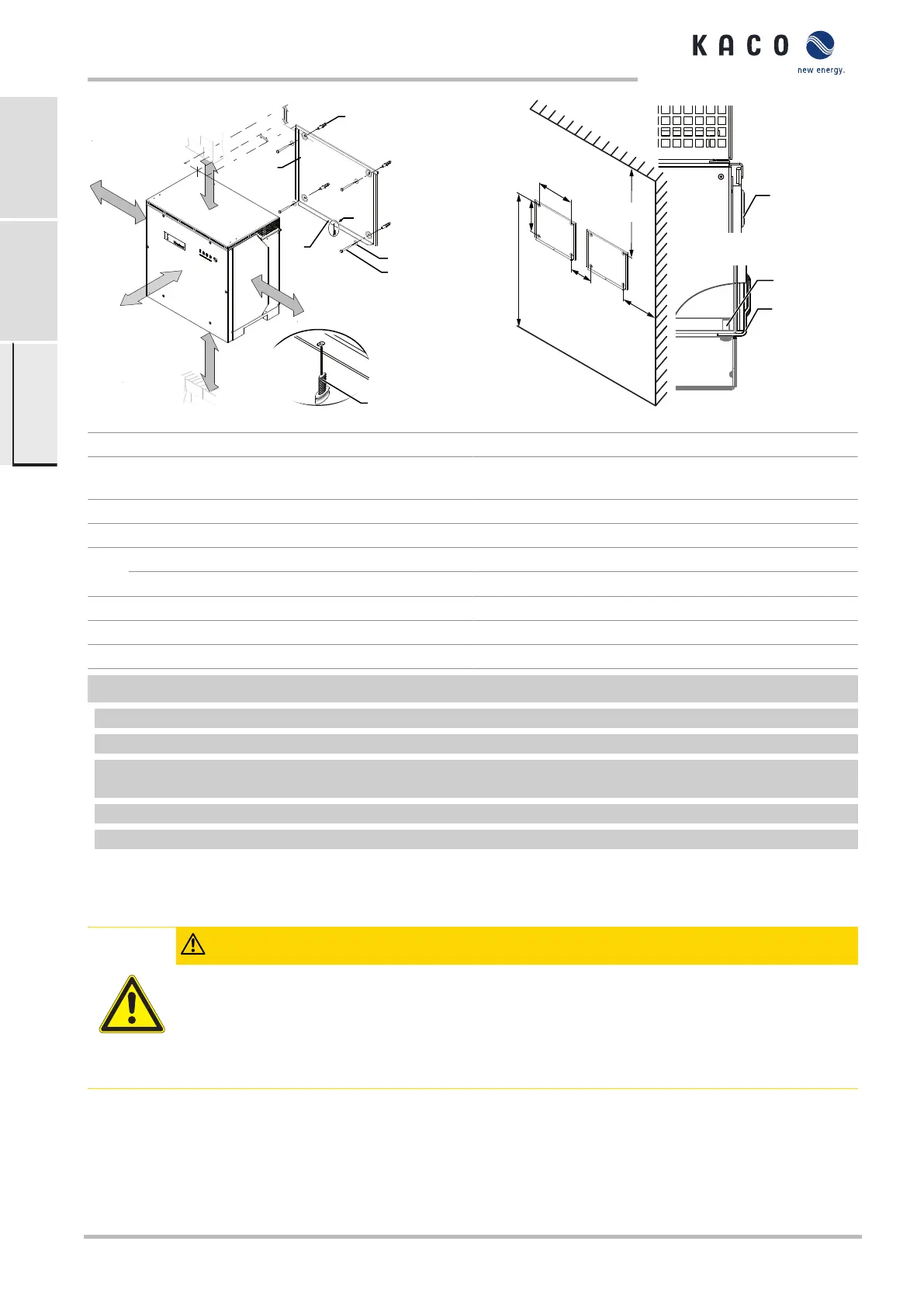

Ill.10: Distances minimales pour le montage mural
1
6
5
270 mm
475 mm
475 mm
270 mm
1)
1)
1066 mm
458 mm
550 mm
453 mm
1543 mm
2)
1)
1)
Ill.11: Montage mural
Légende
1 Support 4 Vis de fixation (4x) [SW 13 / Fixer le support [Voir
chapitre6.3}Page75]]
2 Cheville de fixation [S12 – Ø 12mm/ 90mm]* 5 Vis de sécurisation (1x)
3 Rondelle d’arrêt 6 Éclisse de pose de l’appareil
A Espace minimum: 120
1)
Écart minimum sans appareil: 270
Espace recommandé: 400
1)
Espace recommandé sans appareil: 475
B Espace minimum: 300 - -
C Espace minimum: 500 - -
D Espace recommandé: 1000 ²) Espace recommandé avec DC-Breaker: 1543
↻ Cartonnage avec support et kit de montage retiré de l’emballage et ouvert.
1 Marquer la position de suspension en fonction de la position du support par une ligne sur la surface du mur.
2 Marquer la position des trous de montage à l’aide de l’encoche faite dans le support.
REMARQUE:Les distances minimales entre deux appareils ou entre l’appareil et le plafond ou le sol sont déjà
prises en compte dans le schéma.
3 Fixer le support au mur à l’aide du matériel de fixation adéquat du le kit de montage.
REMARQUE:Veiller à bien aligner le support.
» Poursuivre le montage de l’appareil.
6.4 Poser et fixer l’appareil
ATTENTION
Risque de blessure en raison d’un levage et d’un transport inadéquats.
Un levage inadéquat peut faire basculer l’appareil et entraîner sa chute.
› Toujours lever l’appareil à la verticale par les poignées définies.
› Utiliser une échelle pour la hauteur de montage.
› Porter des gants de protection et des chaussures de sécurité lors du levage et de la pose de l’appareil.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Page 76
