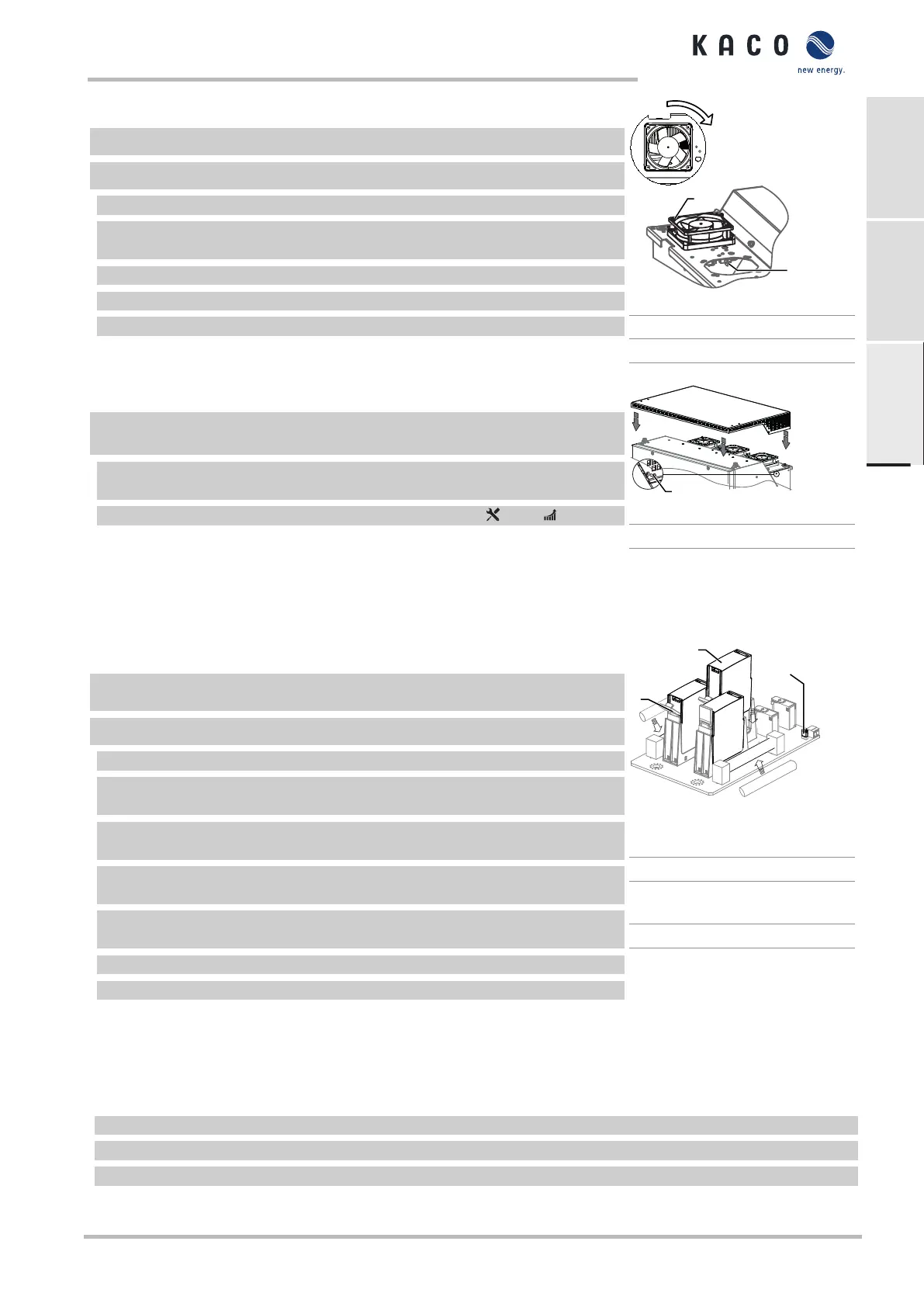

Démonter le ventilateur
Lignes CA/CC mises hors tension de manière sûre.
Capot de ventilateur retiré.
1 Attendre que les 3 ventilateurs arrêtent de tourner.
2 Tourner le ventilateur défectueux d’environ 10° dans le sens anti-horaire et le
retirer prudemment avec le collet.
3 Desserrer le verrouillage et débrancher le connecteur de l’intérieur du boîtier.
4 Retirer le ventilateur.
5 Si nécessaire, nettoyer le refroidisseur depuis le haut.
» Installer le ventilateur de rechange.
1
2
Ill.27: Démonter le ventilateur
1 Ventilateur
2 Connecteur de branchement
Remettre le capot
Ventilateur monté conformément et corps étrangers à proximité du capot net-
toyés.
1 Lever le capot des deux côtés, le mettre sur les clips de support, et appuyer pru-
demment.
2 Placer les vis de fixation du capot des deux côtés et visser [ _T20 / 2,2 Nm].
» Poursuivre avec la mise en service de l’appareil Inbetriebnahme.
2
Ill.28: Remettre le capot
2 Vis de fixation
8.4 Remplacer la protection anti-surtension
Remplacer la protection anti-surtension CC
F REMARQUE:Si l’affichage d’état du mode de protection anti-surtension in-
dique «défectueux», ladite protection doit être remplacée.
REMARQUE:Lignes CA/CC mises hors tension de manière sûre.
1 Ouvrir l’appareil Ouvrir l’appareil [Voir chapitre7.2}Page78].
2 Déverrouiller les modules défectueux par l’intermédiaire de l’éclisse de ver-
rouillage.
3 Retirer un par un les modules défectueux du socle de base CC et les remplacer
par des modules du même type.
REMARQUE:Le codage sur l’emplacement du socle de base doit coïncider
avec celui sur le module.
4 Insérer les modules de protection anti-surtension CC individuellement dans le
socle de base CC.
5 Verrouiller les nouveaux modules par l’intermédiaire de l’éclisse de verrouillage.
6 Vérifier l’assise fixe de tous les éléments de protection.
» Poursuivre l’installation de l’appareil.
1
3
2
Ill.29: Placer le module de protec-
tion anti-surtension
1 Socle de base CC
2 Modules de protection anti-
surtension CC (3 prises)
3 Cavalier
8.5 Mise hors service pour la maintenance / l’élimination des défauts
Procédure de mise hors service
1 Couper la tension du réseau en désactivant les fusibles externes.
2 Déconnecter le côté CC au niveau du disjoncteur CC externe.
DANGER!Les câbles CC restent sous tension
» Attendre 5minutes après la mise hors service avant d’ouvrir l’appareil.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
