8.4 Aşırı gerilim korumasının değiştirilmesi
DC aşırı gerilim korumasının değiştirilmesi
F NOT:Aşırı gerilim koruması durum göstergesinde Arızalı çıkması durumunda,
değiştirilmelidir.
↻ NOT:AC/DC gerilimsizlik sağlandı.
1 Cihazı açın Cihazın açılması [Bkz. Bölüm7.2}Sayfa254].
2 Arızalı modülleri kilitleme dili üzerinden çözün.
3 Arızalı modülleri münferit olarak DC temel soketinden çekerek çıkarın ve aynı
tipteki modülle değiştirin.
NOT:Temel soketteki geçme yerindeki kodlama modüldeki kodlama ile
uyuşmalıdır.
4 DC aşırı gerilim koruması modüllerini münferit olarak DC temel soketine
yerleştirin.
5 Yeni modülleri kilitleme dili üzerinden kilitleyin.
6 Koruyucu elemanları sıkı oturma açısından kontrol edin.
» Cihazı kurulum işlemi ile devam edin.
1
3
2

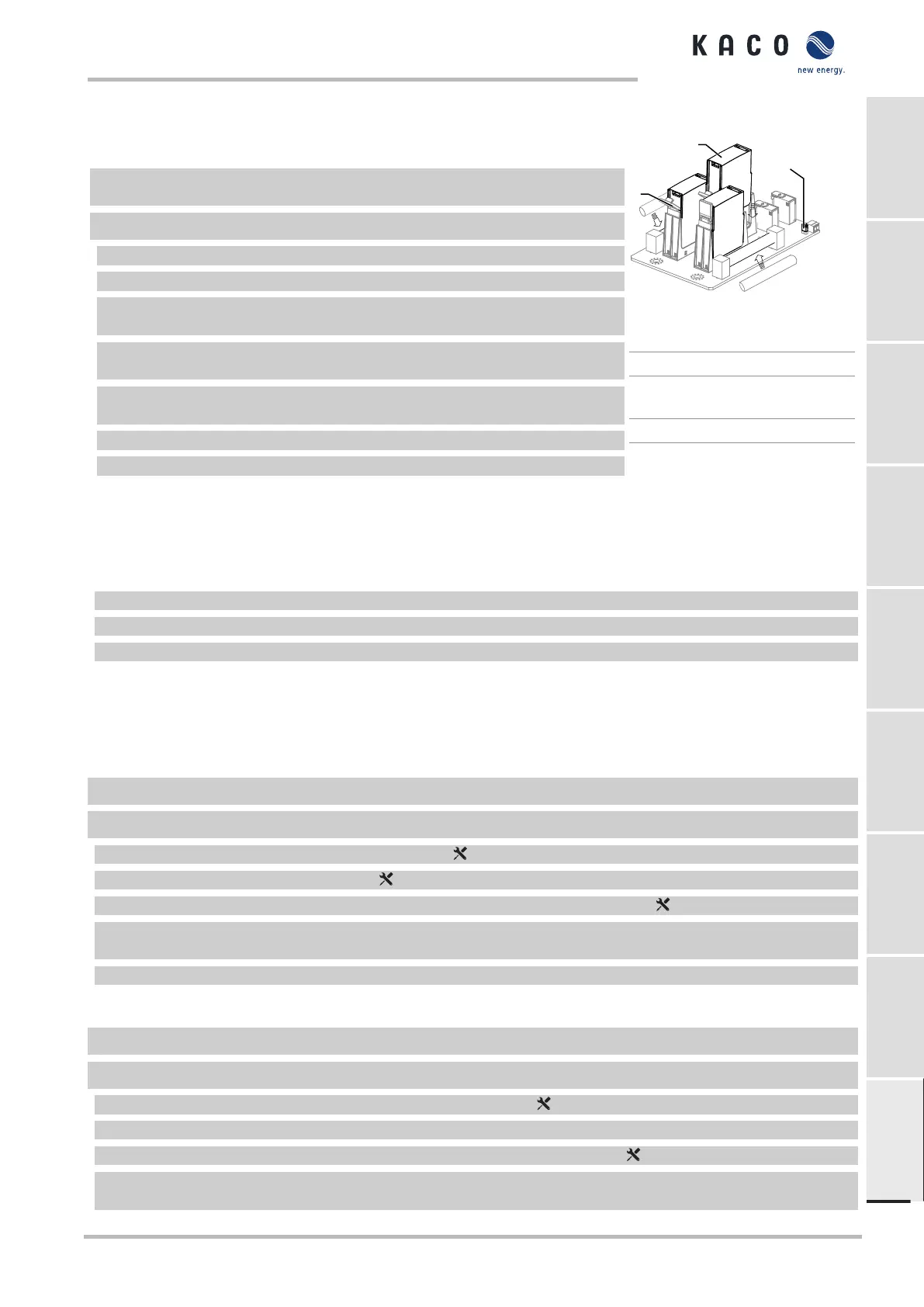

Şek.29: Aşırı gerilim koruması
modüllerinin takılması
1 DC temel soketi
2 DC - aşırı gerilim koruması
modülü (3 geçme yeri)
3 Köprüleyici
8.5 Bakım / arıza giderme için kapatma
Kapatma sırası
1 Şebeke gerilimini harici güvenlik elemanlarını devre dışı bırakarak kapatın.
2 Harici DC ayırma şalterinde DC tarafını gerilimsiz duruma getirin.
TEHLİKE!DC kabloları gerilim içermeye devam etmektedir
» Kapatma işleminden sonra cihazı açmadan önce 5 dakika bekleyin.
8.6 Bağlantıların ayrılması
8.6.1 AC bağlantısı
↻ AC/DC gerilimsizlik sağlandı.
↻ Muhafaza kapağı çıkarılmış ve kenara konulmuş.
1 Kabloları (L1/L2/L3) AC bağlantı klemensinden çözün [ W_17].
2 PE iletkenini topraklama piminden çözün [ W_17].
3 Vidalı kablo bağlantısını çözün ve kabloları vidalı kablo bağlantısından çekerek çıkarın [ W_46].
NOT:AC hattı kablo pabucu boyu nedeniyle vidalı kablo bağlantısından sığmaması durumunda kablo pabucundaki
AC hattı ayrılmalıdır.
4 AC kablo uçlarına koruyucu başlıkları takın.
8.6.2 DC bağlantısı
↻ DC gerilimsizlik sağlandı.
↻ Muhafaza kapağı çıkarılmış ve kenara konulmuş.
1 Hat uçlarını PV jeneratöründen DC+ ve DC- iletken rayından çözün [ W_17].
2 Sabitleme elemanlarını montaj torbasına geri koyun.
3 Vidalı kablo bağlantısını çözün ve DC kablosunu vidalı kablo bağlantısından çekin [ W_46].
NOT:DC hattı kablo pabucu boyu nedeniyle vidalı kablo bağlantısından sığmaması durumunda kablo pabucundaki
DC hattı ayrılmalıdır.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3
KACO blueplanet 137 TL3 KACO blueplanaet 150 TL3
Sayfa 263
