Instalacja
Climate 5000i – 6721824787 (2021/02)
136

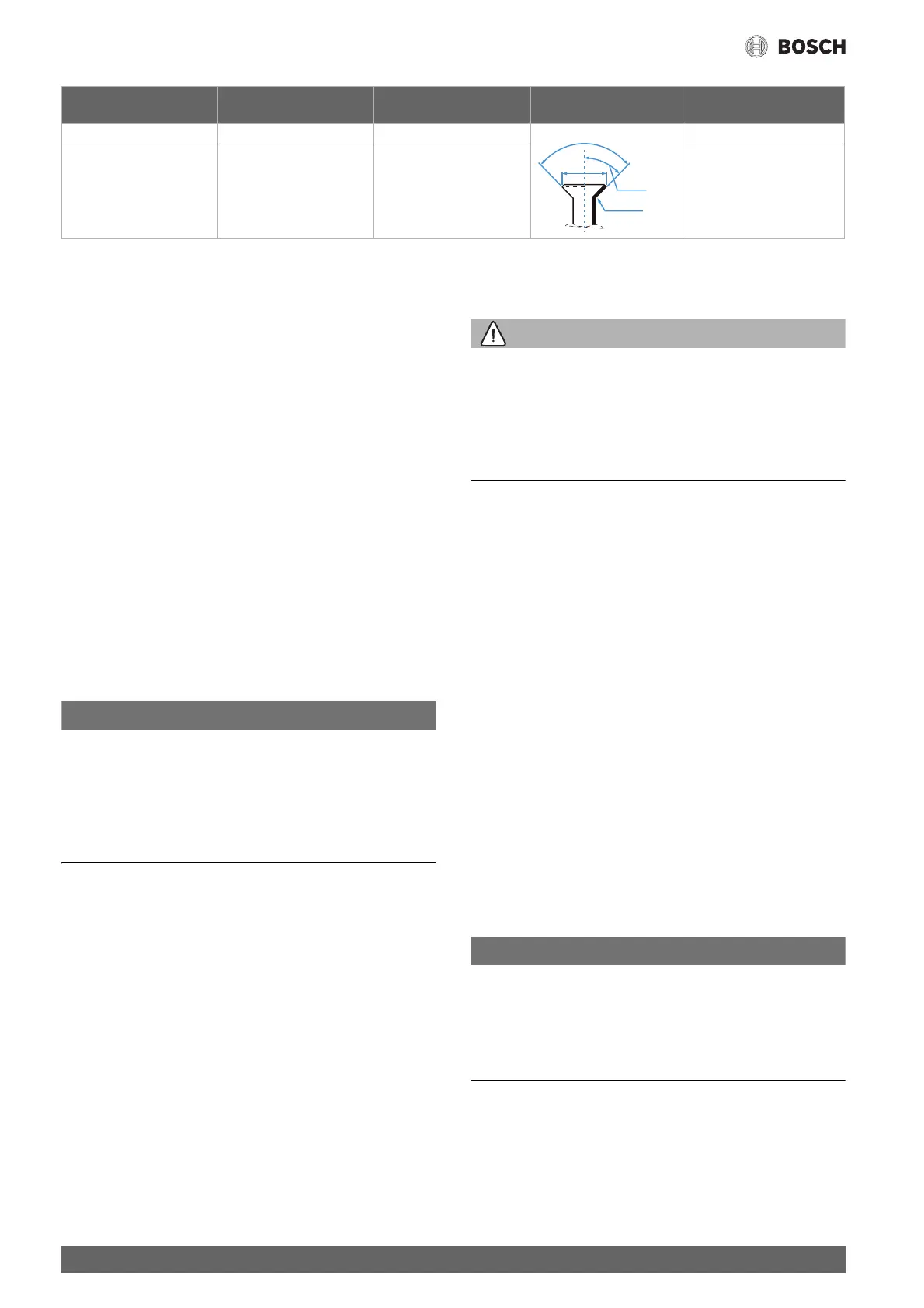

Tab. 7 Parametry połączeń rurowych
3.4.2 Podłączanie odpływu kondensatu do jednostki
wewnętrznej
Taca skroplin jednostki wewnętrznej jest wyposażona w dwa przyłącza.
Fabrycznie jest do niej podłączony wąż kondensatu i korek. które można
zamieniać ( rys. 12).
▶Ułożyć wąż kondensatu ze spadkiem.
3.4.3 Kontrola szczelności i napełnianie instalacji
Kontrola szczelności
Podczas kontroli szczelności przestrzegać przepisów krajowych i
lokalnych.
▶Zdjąć zaślepki z trzech zaworów ( rys. 18, [1], [2] i [3]).
▶Podłączyć zawór serwisowy [6] i manometr [4] do zaworu
Schradera[1].
▶Wkręcić zawór serwisowy i otworzyć zawór Schradera [1].
▶ Zawory [2] i [3] pozostawić zamknięte, sprawdzić ich domknięcie
przez dokręcenie kluczem imbusowym, instalację napełnić azotem
do ciśnienia roboczego +10 %. (ok. 30 bar) ( strona141).
▶ Sprawdzić, czy po 10 min ciśnienie nie uległo zmianie.
▶Spuszczać azot aż do osiągnięcia wymaganego ciśnienia roboczego
▶ Sprawdzić, czy po min. 1 godz. ciśnienie nie uległo zmianie.
▶Spuścić azot.
Napełnianie instalacji
WSKAZÓWKA
Zakłócenia działania wskutek nieprawidłowego czynnika
chłodniczego
Jednostka zewnętrzna jest fabrycznie napełniona czynnikiem
chłodniczym R32.
▶Jeśli zachodzi potrzeba uzupełnienia czynnika chłodniczego,
wówczas napełniać takim samym czynnikiem chłodniczym. Nie
mieszać różnych rodzajów czynników chłodniczych.
▶Instalację wypróżniować i osuszyć przy pomocy pompy próżniowej
( rys. 18, [5]), aż do osiągnięcia ciśnienia ok. −1 bar (lub ok.
500 mikronów).
▶Otworzyć górny zawór [3] (po stronie cieczy).
▶ Za pomocą manometru [4] sprawdzić, czy przepustowość nie
została zablokowana.
▶Otworzyć zawór [2] (po stronie gazu).
Czynnik chłodniczy rozprowadza się po instalacji.
▶Na zakończenie sprawdzić warunki ciśnieniowe.
▶Wykręcić zawór serwisowy [6] i zamknąć zawór Schradera [1].
▶Usunąć pompę próżniową, manometr i zawór serwisowy.
▶Ponownie nałożyć zaślepki na zawory.
▶ Ponownie zamontować pokrywę na przyłącza przewodów rurowych
jednostki zewnętrznej.
3.5 Podłączenie elektryczne
3.5.1 Wskazówki ogólne
OSTRZEŻENIE
Zagrożenie dla życia spowodowane przez prąd elektryczny!
Dotknięcie elementów elektrycznych znajdujących się pod napięciem
może spowodować porażenie prądem.
▶ Przed przystąpieniem do prac przy elementach elektrycznych należy
odłączyć wszystkie fazy zasilania (za pomocą bezpiecznika bądź
wyłącznika automatycznego) i zabezpieczyć przed niezamierzonym
włączeniem.
▶ Prace na instalacji elektrycznej mogą być wykonywane tylko przez
uprawnioną osobę.
▶Przestrzegać środków bezpieczeństwa wg aktualnych przepisów
krajowych i międzynarodowych.
▶ W przypadku istnienia ryzyka niebezpieczeństwa ze strony napięcia
sieciowego lub zwarcia podczas montażu poinformować użytkownika
na piśmie, a urządzeń nie instalować do momentu usunięcia
problemu.
▶Wszystkie przyłącza elektryczne wykonać zgodnie ze schematem
połączeń.
▶ Izolację kabla przecinać wyłącznie przy użyciu odpowiedniego
narzędzia.
▶Do przyłącza sieciowego urządzenia nie podłączać żadnych
dodatkowych odbiorników.
▶Nie pomylić przewodu neutralnego z ochronnym. Takie zachowanie
może prowadzić do zaburzeń działania.
▶ W przypadku stałego podłączenia do sieci i zainstalowanego
odłącznika zamontować zabezpieczenie przepięciowe,
zaprojektowane na moc wyższą niż 1,5 maks. wielokrotności
urządzenia.
3.5.2 Podłączenie jednostki wewnętrznej
Jednostka wewnętrzna jest podłączana do jednostki zewnętrznej 5-
ży
łowym kablem komunikacyjnym typu H07RN-F. Przekrój przewodu
komunikacyjnego powinien wynosić min. 1,5 mm
2
.
WSKAZÓWKA
Szkody materialne wskutek nieprawidłowo podłączonej jednostki
wewnętrznej!
Jednostka wewnętrzna jest zasilana napięciem za pośrednictwem
jednostki zewnętrznej.
▶Jednostkę wewnętrzną podłączać wyłącznie do jednostki
zewnętrznej.
Średnica zewnętrzna rury
Ø[mm]
Moment dokręcenia [Nm] Średnica otworu
kielichowego (A) [mm]
Zakończenie rury
zkielichem
Zamontowany fabrycznie
gwint nakrętki kielichowej
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
