Bosch Climate 5000i User Manual

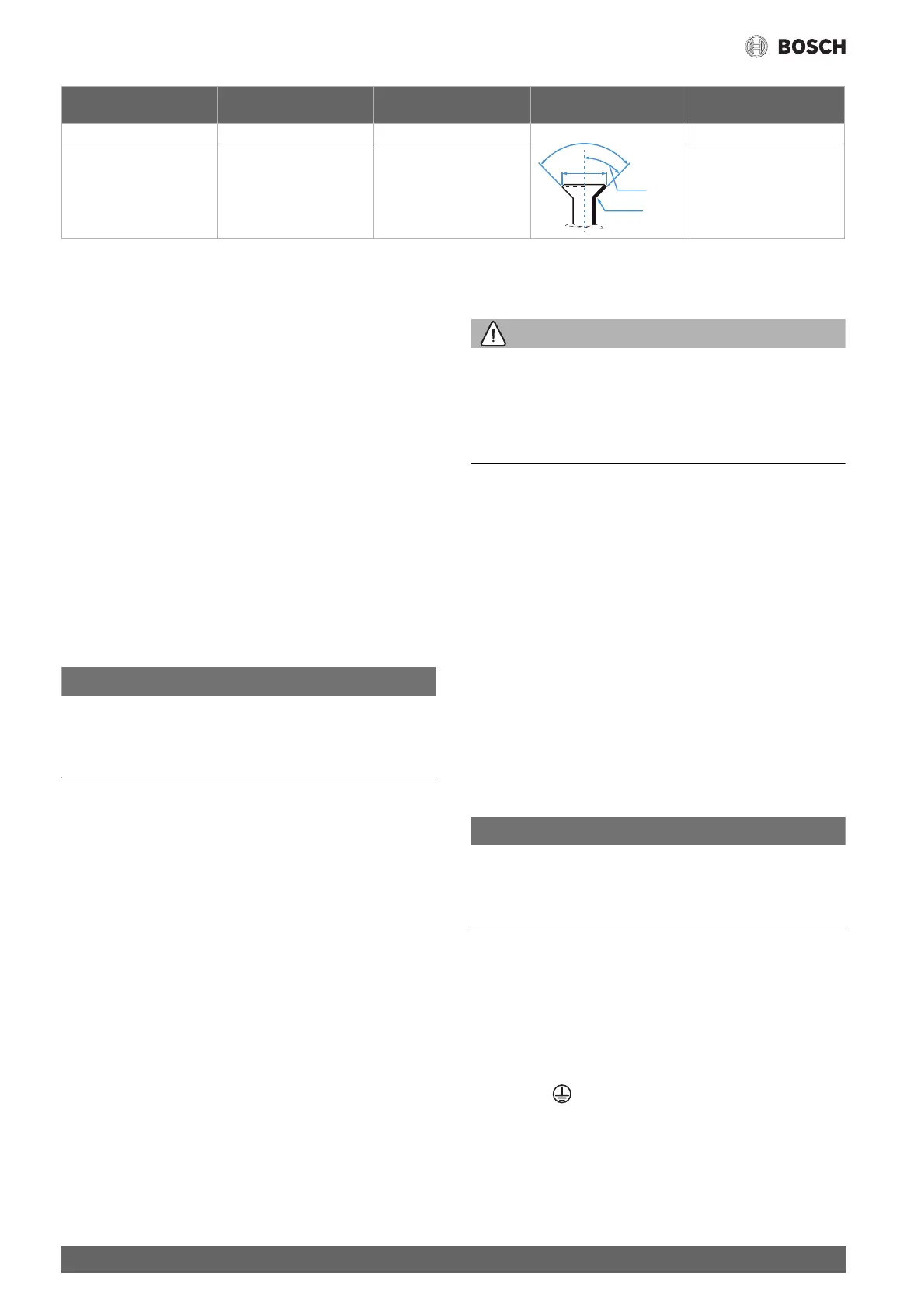

Instalimi
Climate 5000i – 6721824787 (2021/02)
176
tab. 7 Karakteristikat e lidhjeve të tubave
3.4.2 Lidhni kulluesin e kondensatit në njësinë e brendshme
Kolektori i kondensatit i njësisë së brendshme është i pajisur me dy
lidhje. Nga fabrika vijnë të montuara një zorrë kondensati dhe një tapë,
këto mund të ndërrohen ( figura 12).
▶Vendosni zorrën e kondensatit me pjerrësi.
3.4.3 Kontrolli i shtrëngimit dhe mbushja e sistemit
Kontrolli i shtrëngimit
Respektoni rregulloret shtetërore dhe vendore për testimin e rrjedhjes.
▶ Hiqni kapakët e tri valvulave ( figura 18, [1], [2] dhe [3]).
▶ Lidhni hapësin Schrader [6] dhe manometrin [4] te valvula
Schrader [1].
▶ Vidhosni hapësin Schrader dhe hapni valvulën Schrader [1].
▶ Mbajini valvulat [2] dhe [3] të mbyllura dhe mbusheni sistemin me
azot derisa presioni 10 % të jetë mbi presionin maksimal të punës
( faqja 180).
▶ Kontrolloni nëse presioni rri i pandryshuar pas 10 minutash.
▶ Çlironi azotin derisa të arrihet presioni maksimal i punës.
▶ Kontrolloni nëse presioni nuk ndryshon edhe pas së paku 1 ore.
▶ Çlironi azotin.
Mbushja e impiantit
KËSHILLË
Avari për shkak freoni të gabuar
Njësia e jashtme është e mbushur me freon R32 nga fabrika.
▶Nëse duhet shtuar freon, mbusheni vetëm me të njëjtin freon. Mos
përzieni tipa të ndryshëm freoni.
▶ Zbrazeni dhe thajeni sistemin me një pompë me vakuum
( Figura 18, [5]) derisa të arrihet afor −1 bar (ose afro
500 Micron).
▶Hapni valvulën e sipërme [3] (ana e lëngut).
▶ Kontrolloni me manometër [4] nëse rrjedhja është e lirshme.
▶Hapni valvulën e poshtme [2] (ana e gazit).
Freoni shpërndahen nëpër sistem.
▶Së fundi kontrolloni kushtet e presionit.
▶ Zhvidhosni hapësin Schrader [6] dhe mbyllni valvulën Schrader [1].
▶ Hiqni pompën e vakuumit, manometrin dhe hapësin Schrader.
▶ Rivendosni kapakët në valvula.
▶ Rivendosni kapakun për lidhjet e tubave në njësinë e jashtme.
3.5 Lidhja elektrike
3.5.1 Këshilla të përgjithshme
PARALAJMËRIM
Rrezik për jetën nga rryma elektrike!
Prekja e pjesëve elektrike që janë nën tension, mund të shkaktojë goditje
elektrike.
▶ Para punimeve në pjesët elektrike, ndërpriteni furnizimin me tension
shumëpolësh (siguresa/çelësi LS) dhe sigurojeni ndaj rindezjes pa
dashje.
▶Punimet në sistemin elektrik mund të kryhen vetëm nga një elektricist
i miratuar.
▶ Respektoni masat e sigurisë sipas rregulloreve kombëtare dhe
ndërkombëtare.
▶Nëse ka rrezik sigurie në tensionin e linjës apo në rast qarku të
shkurtër gjatë instalimit, informojeni operatorin me shkrim dhe mos i
instaloni pajisjet pa u zgjidhur problemi.
▶ Kryejini të gjitha lidhjet elektrike sipas planit të lidhjeve elektrike.
▶ Priteni izolimin e kabllos vetëm me veglat e posaçme.
▶Mos lidhni asnjë konsumator tjetër në linjën elektrike të pajisjes.
▶Mos ngatërroni fazën me nulin. Përndryshe mund të shkaktoni avari.
▶Në rast lidhjeje fikse elektrike, instaloni një mbrojtëse nga
mbitensioni dhe një automat të përcaktuar për 1,5 herë konsumin
maksimal të energjisë së pajisjes.
3.5.2 Lidhja e njësisë së brendshme
Njësia e brendshme është e lidhur me të jashtmen p
ërmes një kablloje
tipi H07RN-F 5-telëshe. Prerja tërthore e përçuesit të kabllos së
komunikimit duhet të jetë së paku 1,5 mm
2
.
KËSHILLË
Dëmet në pronë për shkak të lidhjes së gabuar të njësisë së
brendshme
Njësia e brendshme ushqehet me tension nga njësia e jashtme.
▶ Lidheni njësinë e brendshme vetëm te njësia e jashtme.
Për të lidhur kabllon e komunikimit:
▶ Palosni kapakun e sipërm ( figura 19).
▶ Hiqni vidën dhe hiqni kapakun nga pulti.
▶ Hiqni vidën dhe hiqni kapakun [1] e klemave të lidhjes
( figura 20).
▶Përthyejeni për jashtë hyrjen e kabllos [3] nga mbrapa njësisë së
brendshme dhe kaloni kabllon.
▶ Sigurojeni kabllon në kapëse [2] dhe lidheni me klemat W, 1(L),
2(N), S dhe .
▶ Vini re caktimin e telave në klema.
▶ Rivendosni kapakët.
▶ Kaloni kabllot te njësia e jashtme.
Diametri i jashtëm i tubit
Ø[mm]
Forca e rrotullimit [Nm] Diametri i vrimës me
bordurë (A) [mm]
Skaji me bordurë i tubit Dado e filetuar e
paramontuar me bordurë
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
