Instalare
Climate 5000i – 6721824787 (2021/02)
156

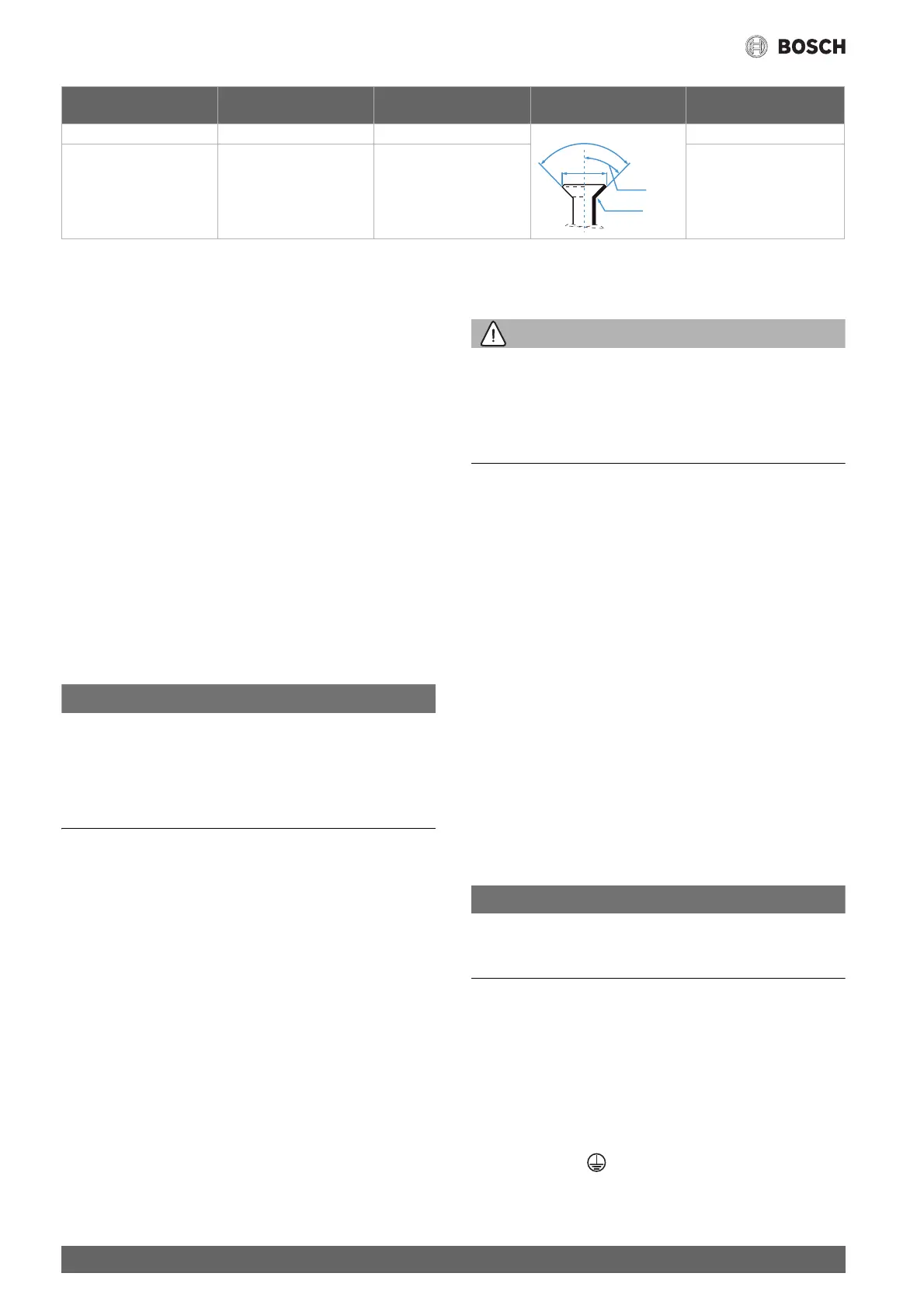

Tab. 7 Date caracteristice pentru îmbinarea țevilor
3.4.2 Racordați evacuarea condensului la unitatea interioară
Recipientul pentru condens al unității interioare este dotat cu două
racorduri. Din fabrică sunt montate un furtun pentru condens și un dop,
care pot fi înlocuite ( Fig. 12).
▶ Montați furtunul pentru condens cu o pantă descendentă.
3.4.3 Verificarea etanșeității și umplerea instalației
Verificarea etanşeităţii
La verificarea etanșeității, respectați prevederile naționale și locale.
▶ Îndepărtați capacele celor trei supape ( Fig. 18, [1], [2] și [3]).
▶ Conectați elementul de deschidere Schrader [6] și manometrul[4]
la supapa Schrader [1].
▶ Înșurubați elementul de deschidere Schrader și deschideți supapa
Schrader [1].
▶ Permiteți închiderea supapelor [2] și [3] și umpleți instalația cu azot,
până când presiunea 10 % crește peste nivelul maxim de presiune de
lucru ( pagina 161).
▶ Verificați dacă presiunea a rămasă neschimbată după 10 minute.
▶ Evacuați azot, până când este atinsă presiunea maximă de lucru.
▶ Verificați dacă presiunea a rămasă neschimbată după minim 1 oră.
▶ Evacuați azot.
Alimentarea instalaţiei
ATENŢIE
Deranjament funcțional din cauza agentului frigorific
necorespunzător
Unitatea exterioară este umplută din fabrică cu agent frigorific R32.
▶Dacă este necesară completarea cantității de agent frigorific,
alimentați doar cu agent frigorific de același tip. Nu amestecați agenți
frigorifici de tipuri diferite.
▶Evacuați și uscați instalația cu o pompă de vid ( Fig. 18, [5]) până
la -1 bar (sau aprox. 500 microni).
▶ Deschideți supapa superioară [3] (Partea de lichid).
▶ Cu ajutorul manometrului [4], verificați dacă debitul este liber.
▶ Deschideți supapa inferioară [2] (Partea de gaz).
Agentul frigorific este distribuit în instalație.
▶ Ulterior, verificați raporturile presiunilor.
▶Deșurubați elementul de deschidere Schrader [6] și închideți
supapa Schrader [1].
▶ Îndepărtați pompa de vid, manometrul și elementul de deschidere
Schrader.
▶ Montați din nou capacele supapelor.
▶ Montați din nou capacele pentru racordurile de conductă de la
unitatea exterioară.
3.5 Conexiune electrică
3.5.1 Indicații generale
AVERTIZARE
Pericol de moarte prin electrocutare!
Contactul cu componentele electrice, aflate sub tensiune, poate duce la
electrocutare.
▶ Înainte de a executa lucrări asupra componentelor electrice:
întrerupeţi alimentarea cu tensiune (siguranţă, întrerupător automat)
la nivelul tuturor polilor şi asiguraţi împotriva conectării accidentale.
▶Lucrările la nivelul instalației electrice trebuie să fie efectuate doar de
către un electrician autorizat.
▶Respectați măsurile de protecție conform dispozițiilor naționale și
internaționale.
▶ În cazul riscurilor la adresa siguranței din cauza tensiunii de
alimentare sau în cazul unui scurtcircuit în timpul instalării, informații
operatorul în scris și nu instalați aparatul înainte de rezolvarea
problemei.
▶ Realizați toate conexiunile electrice conform schemei de conexiuni
electrice.
▶Tăiați izolația cablurilor doar cu scule speciale.
▶Nu branșați alți consumatori la racordul de alimentare de la rețea al
aparatului.
▶ Nu confundați faza și conductorul neutru. Acest lucru poate duce la
deranjamente funcționale.
▶ În cazul unui racord fix la rețea, instalați un dispozitiv de protecție la
supratensiune și un separator, proiectate pentru o putere de 1,5 ori
mai mare decât puterea absorbită maximă.
3.5.2 Racordarea unității interne
Unitatea interioară este racordată prin intermediul unui cablu de
comunicație cu 5 fire de tip H07RN-F la unitatea externă. Secțiunea
transversală a cablului de comunicație trebuie să fie de minim 1,5 mm
2
.
ATENŢIE
Daune materiale din cauza racordării incorecte a unității interioare
Unitatea interioară este alimentată cu tensiune prin unitatea exterioară.
▶ Racordați unitatea interioară doar la unitatea exterioară.
Pentru racordarea cablului de comunicații:
▶ Rabatați în sus capacul superior ( Fig. 19).
▶ Îndepărtați șurubul și scoateți capacul de la nivelul câmpului de
pornire.
▶ Îndepărtați șurubul și scoateți capacul [1] de la nivelul bornei de
legătură ( Fig. 20).
▶ Deschideți orificiul de trecere pentru cablu [3] de la partea din spate
a unității interioare și treceți cablul prin acesta.
▶ Asigurați cablul la protecția la smulgere [2] și racordați-l la bornele
W, 1(L), 2(N), S și .
▶ Notați alocarea firelor la bornele de legătură.
▶ Fixați din nou capacele.
▶ Duceți cablul la unitatea exterioară.
Diametru exterior
țeavă Ø [mm]
Cuplu de strângere [Nm] Diametru al orificiului
evazat (A) [mm]
Capăt de țeavă evazat Filet de piuliță cu guler
montată în prealabil
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
