Bosch Climate 5000i User Manual

Installation
Climate 5000i – 6721824787 (2021/02)
36

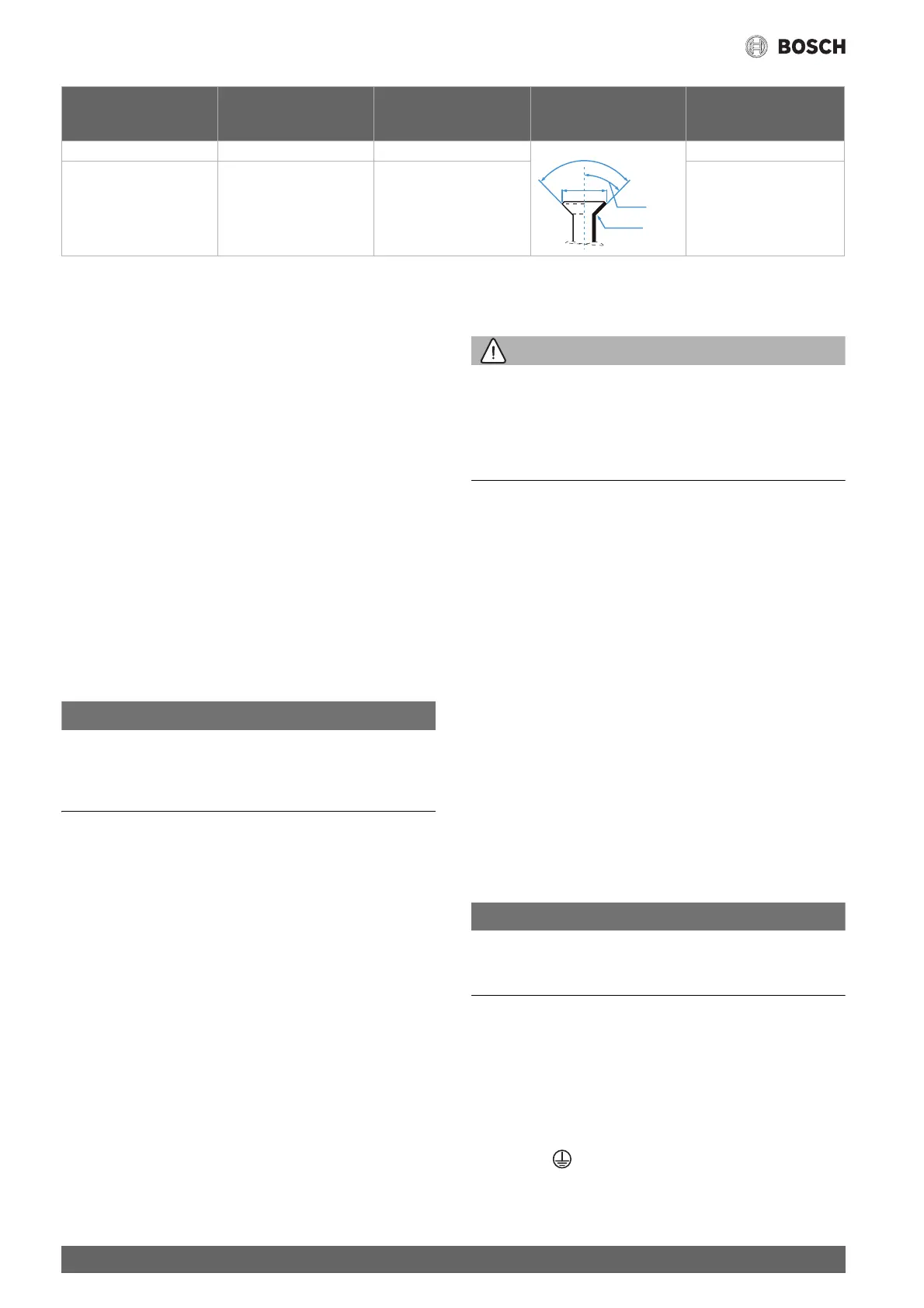

Tab. 7 Kenndaten der Rohrverbindungen
3.4.2 Kondensatablauf an der Inneneinheit anschließen
Die Kondensatwanne der Inneneinheit ist mit zwei Anschlüssen ausge-
stattet. Ab Werk sind daran ein Kondensatschlauch und ein Stopfen
montiert, diese können getauscht werden ( Bild 12).
▶ Kondensatschlauch mit Gefälle verlegen.
3.4.3 Dichtheit prüfen und Anlage befüllen
Dichtheit prüfen
Bei der Dichtheitsprüfung die nationalen und örtlichen Bestimmungen
beachten.
▶ Kappen der drei Ventile ( Bild 18, [1], [2] und [3])entfernen.
▶ Schraderöffner [6] und Druckmessgerät [4] an das
Schraderventil [1] anschließen.
▶ Schraderöffner eindrehen und Schraderventil [1] öffnen.
▶ Ventile [2] und [3] geschlossen lassen und die Anlage mit Stickstoff
befüllen, bis der Druck 10 % über dem maximalen Betriebsdruck
liegt ( Seite 41).
▶ Prüfen, ob der Druck nach 10 Minuten unverändert ist.
▶ Stickstoff ablassen, bis der maximale Betriebsdruck erreicht ist.
▶ Prüfen, ob der Druck nach mindestens 1 Stunde unverändert ist.
▶ Stickstoff ablassen.
Anlage befüllen
HINWEIS
Funktionsstörung durch falsches Kältemittel
Die Außeneinheit ist ab Werk mit dem Kältemittel R32 gefüllt.
▶ Wenn Kältemittel ergänzt werden muss, nur gleiches Kältemittel ein-
füllen. Kältemitteltypen nicht mischen.
▶ Anlage mit einer Vakuumpumpe ( Bild 18, [5]) evakuieren und
trocknen, bis ca. −1 bar (oder ca. 500 Micron) erreicht sind.
▶ Oberes Ventil [3] (Flüssigkeitsseite) öffnen.
▶ Mit dem Druckmessgerät [4] prüfen, ob der Durchfluss frei ist.
▶ Unteres Ventil [2] (Gasseite) öffnen.
Das Kältemittel verteilt sich in der Anlage.
▶ Abschließend die Druckverhältnisse prüfen.
▶ Schraderöffner [6] herausdrehen und Schraderventil [1] schließen.
▶ Vakuumpumpe, Druckmessgerät und Schraderöffner entfernen.
▶ Kappen der Ventile wieder anbringen.
▶ Abdeckung für Rohranschlüsse an der Außeneinheit wieder anbrin-
gen.
3.5 Elektrischer Anschluss
3.5.1 Allgemeine Hinweise
WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ Arbeiten an der elektrischen Anlage dürfen nur von einem zugelasse-
nen Elektriker ausgeführt werden.
▶ Schutzmaßnahmen nach nationalen und internationalen Vorschriften
beachten.
▶ Bei vorliegendem Sicherheitsrisiko in der Netzspannung oder bei ei-
nem Kurzschluss während der Installation den Betreiber schriftlich
informieren und die Geräte nicht installieren bis das Problem beho-
ben ist.
▶ Alle elektrischen Anschlüsse gemäß dem elektrischen Anschlussplan
vornehmen.
▶ Kabelisolierung nur mit speziellem Werkzeug schneiden.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
▶ Phase und Nulleiter nicht verwechseln. Dies kann zu Funktionsstö-
rungen führen.
▶ Bei festem Netzanschluss einen Überspannungsschutz und einen
Trennschalter installieren, der für das 1,5-fache der maximalen Leis-
tungsaufnahme des Geräts ausgelegt ist.
3.5.2 Inneneinheit anschließen
Die Inneneinheit wird über ein 5-adriges Kommunikations-Kabel vom
Typ H07RN-F an die Außeneinheit angeschlossen. Der Leiterquerschnitt
des Kommunikations-Kabels soll mindestens 1,5 mm
2
betragen.
HINWEIS
Sachschaden durch falsch angeschlossene Inneneinheit
Die Inneneinheit wird über die Außeneinheit mit Spannung versorgt.
▶ Inneneinheit nur an der Außeneinheit anschließen.
Zum Anschließen des Kommunikations-Kabels:
▶ Obere Abdeckung hochklappen ( Bild 19).
▶ Schraube entfernen und die Abdeckung am Anschaltfeld abnehmen.
▶ Schraube entfernen und die Abdeckung [1] der Anschlussklemme
abnehmen ( Bild 20).
▶ Kabeldurchführung[3] an der Rückseite der Inneneinheit ausbre-
chen und das Kabel durchführen.
▶ Kabel an der Zugentlastung [2] sichern und an den Klemmen W, 1(L),
2(N), S und anschließen.
▶ Zuordnung der Adern zu den Anschlussklemmen notieren.
▶ Abdeckungen wieder befestigen.
▶ Kabel zur Außeneinheit führen.
Rohr-Außendurchmesser
Ø[mm]
Anzugsmoment [Nm] Durchmesser der
gebördelten Öffnung (A)
[mm]
Gebördeltes Rohrende Vormontiertes
Bördelmuttergewinde
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
