Bosch Climate 5000i User Manual

Montaža
Climate 5000i – 6721824787 (2021/02)
166

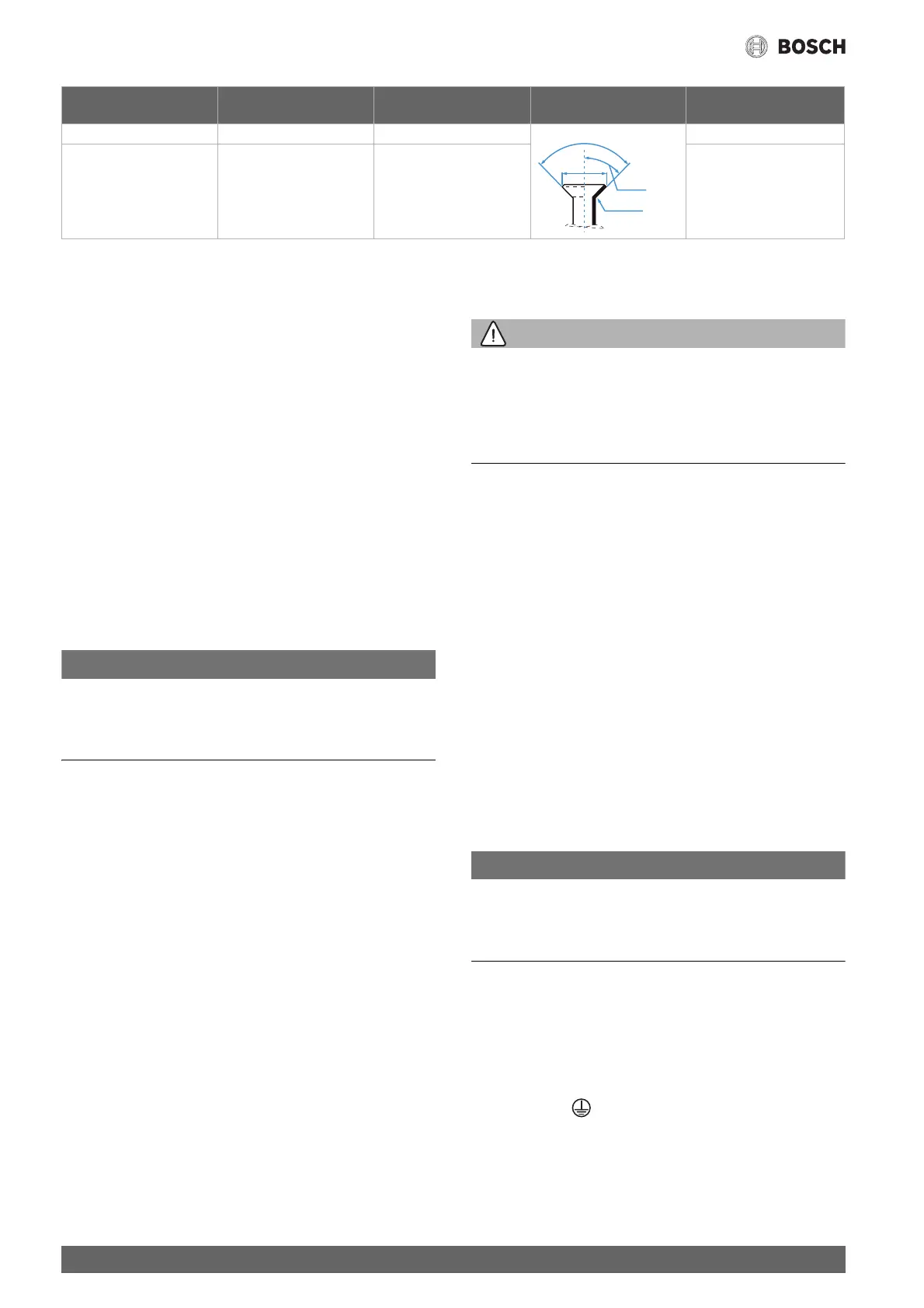

Tab. 7 Karakteristični podatki cevnih spojev
3.4.2 Priključitev odtoka kondenzata na notranji enoti
Kondenzacijska posoda notranje enote je opremljena z dvema
priključkoma. Cev za odvod kondenzata in čep sta tovarniško montirana
nanjo in ju je mogoče zamenjati ( Sl. 12).
▶ Cev za odvod kondenzata položite s padcem.
3.4.3 Preverite tesnost in napolnite sistem
Kontrola tesnosti
Pri preverjanju tesnosti upoštevajte nacionalne in lokalne predpise.
▶ Odstranite pokrovčke treh ventilov ( Sl. 18, [1], [2] in [3]).
▶ Schraderjev odpirač [6] in manometer [4] priključite na Schraderjev
ventil [1].
▶ Uvijte Schraderjev odpirač in odprite Schraderjev ventil [1].
▶ Ventila [2] in [3] pustite zaprta in sistem napolnite z dušikom, dokler
ni tlak 10 % nad največjim delovnim tlakom ( Stran 171).
▶ Po 10 minutah preverite, ali je tlak nespremenjen.
▶ Izpustite dušik, da se doseže največji delovni tlak.
▶ Preverite, ali je tlak po najmanj 1 uri nespremenjen.
▶ Izpustite dušik.
Polnjenje sistema
OPOZORILO
Motnja delovanja zaradi napačnega hladilnega sredstva
Zunanja enota je tovarniško polnjena s hladilnim sredstvom R32.
▶ Če je treba hladilno sredstvo dolivati, dodajte samo isto hladilno
sredstvo. Ne mešajte različnih vrst hladilnega sredstva.
▶ Sistem z vakuumsko črpalko ( Sl. 18, [5]) izpraznite in ga osušite,
dokler ni doseženih pribl. −1 bar (ali pribl. 500 mikronov).
▶ Odprite zgornji ventil [3] (stran tekočine).
▶ Z manometrom [4] preverite, ali je pretok prost.
▶ Odprite spodnji ventil [2] (stran plina).
Hladilno sredstvo se porazdeli v sistemu.
▶ Nato preverite razmere glede tlaka.
▶ Izvijte Schraderjev odpirač [6] in zaprite Schraderjev ventil [1].
▶ Odstranite vakuumsko črpalko, manometer in Schraderjev odpirač.
▶ Ponovno namestite pokrovčke ventilov.
▶ Ponovno namestite pokrov cevnih priključkov na zunanji enoti.
3.5 Električni priključek
3.5.1 Splošni napotki
POZOR
Smrtna nevarnost zaradi električnega udara!
V primeru dotika delov pod napetostjo lahko pride do električnega
udara.
▶ Pred deli na električnih komponentah sistema odklopite vse pole
električnega napajanja (varovalka, bremensko stikalo) in preprečite
nenamerni ponovni vklop.
▶ Dela na električnem sistemu sme opraviti samo pooblaščeni
električar.
▶ Upoštevajte zaščitne ukrepe skladno z nacionalnimi in mednarodnimi
predpisi.
▶ Če obstaja nevarnost zaradi omrežne napetosti ali če med
namestitvijo pride do kratkega stika, o tem pisno obvestite
obratovalca in naprav ne nameščajte, dokler težave ne odpravite.
▶ Vse električne priključitve izvedite v skladu z električno priključno
shemo.
▶ Izolacijo kabla odrežite samo s posebnim orodjem.
▶ Na omrežni priključek naprave ne priključite dodatnih porabnikov.
▶ Ne zamenjajte faze in ničelnega vodnika med seboj. Posledica tega so
motnje v delovanju.
▶ Pri fiksnem omrežnem priključku namestite zaščito pred
prenapetostjo in odklopnik, ki je zasnovan za 1,5-kratno največjo
porabo energije naprave.
3.5.2 Priključitev notranje enote
Notranja enota je z zunanjo enoto povezana s 5-žilnim komunikacijskim
kablom tipa H07RN-F. Prerez komunikacijskega kabla mora biti najmanj
1,5 mm
2
.
OPOZORILO
Nevarnost materialne škode zaradi napačno priključene notranje
enote
Notranja enota se napaja z napetostjo prek zunanje enote.
▶ Notranjo enoto priključite samo na zunanjo enoto.
Če želite priključiti komunikacijski kabel:
▶ Dvignite zgornji pokrov ( Sl. 19).
▶ Odstranite vijak in snemite pokrov na nadzorni plošči.
▶ Odstranite vijak in snemite pokrov [1] priključne sponke ( Sl. 20).
▶ Prebijte kabelsko uvodnico [3] na zadnji strani notranje enote in
speljite skozi kabel.
▶ Kabel zavarujte z razbremenilko [2] in ga priključite na sponke W,
1(L), 2(N), S in .
▶ Zabeležite dodelitev žic na priključne sponke.
▶ Pokrove ponovno namestite.
▶ Kabel speljite do zunanje enote.
Zunanji premer cevi
Ø[mm]
Zatezni moment [Nm] Premer robljene odprtine
(A) [mm]
Robljeni konec cevi Vnaprej montiran navoj
robljene matice
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
