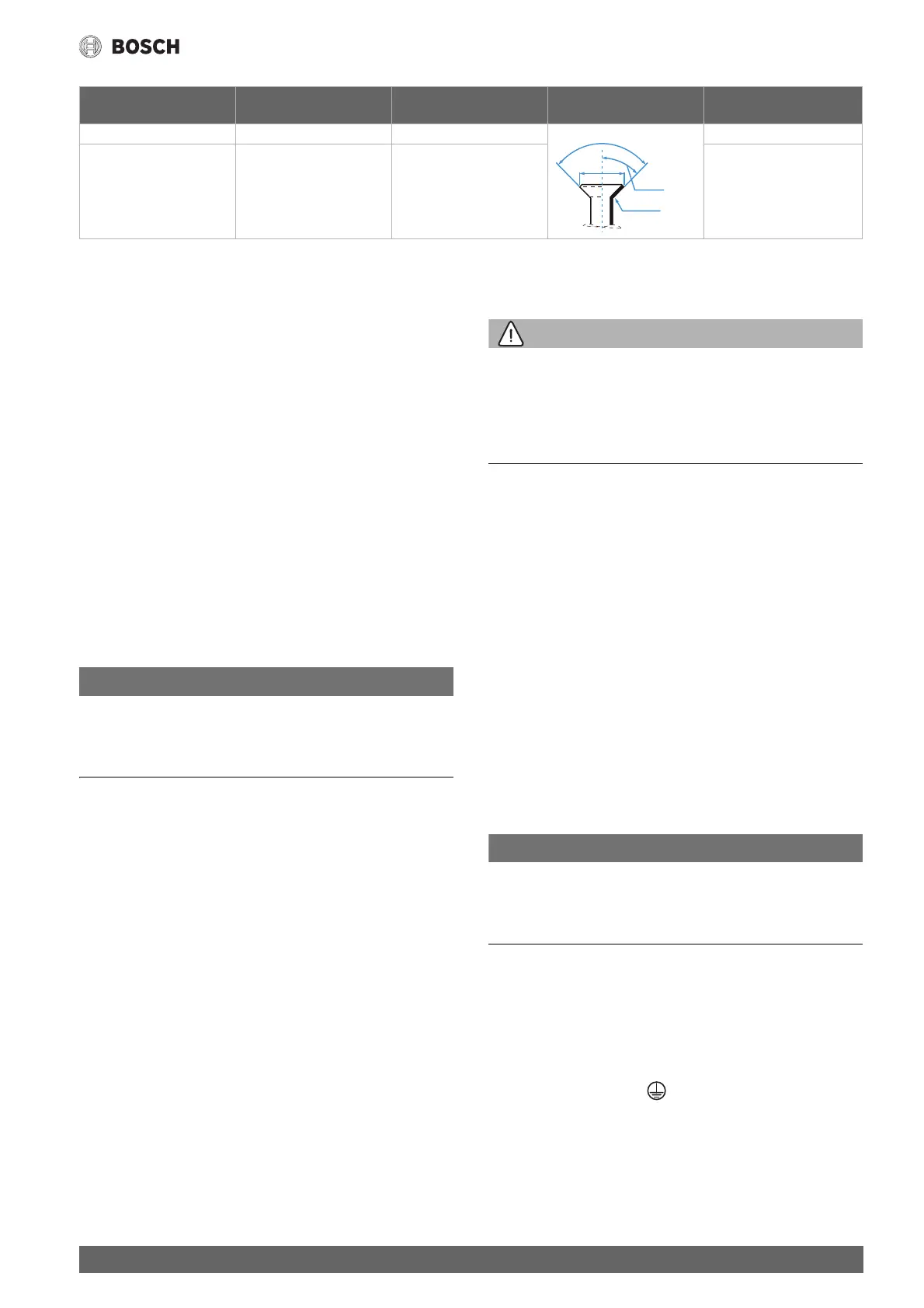

Instalacija
87
Climate 5000i – 6721824787 (2021/02)
tab. 7 Karakteristike cijevnih spojeva
3.4.2 Priključivanje odvoda kondenzata na unutarnju jedinicu
Posuda za kondenzat unutarnje jedinice ima dva priključka. Na njih su
tvornički priključeni crijevo za kondenzat i čepić, no možete ih zamijeniti
( slika 12).
▶ Položite crijevo za kondenzat ukoso.
3.4.3 Ispitivanje nepropusnosti i punjenje instalacije
Ispitivanje nepropusnosti
Tijekom ispitivanja nepropusnosti poštujte nacionalne i lokalne propise.
▶ Uklonite kape triju ventila ( slika 18, [1], [2] i [3]).
▶ Priključite Schraderov otvarač [6] i mjerač tlaka [4] na Schraderov
ventil [1].
▶ Uvrnite Schraderov otvarač i otvorite Schraderov ventil [1].
▶ Ostavite ventile [2] i [3] u zatvorenom stanju te punite sustav
dušikom dok tlak 10 % ne prekorači maksimalni radni tlak
( stranica 92).
▶ Provjerite je li tlak ostao nepromijenjen nakon 10 minuta.
▶ Ispuštajte dušik dok ne dosegnete maksimalni radni tlak.
▶ Provjerite je li tlak ostao nepromijenjen nakon najmanje 1 sata.
▶Ispustite dušik.
Punjenje instalacije
NAPOMENA
Funkcijska smetnja zbog pogrešnog rashladnog sredstva
Vanjska jedinica tvornički je napunjena rashladnim sredstvom R32.
▶ Morate li nadopuniti rashladno sredstvo, ulijte isključivo isto
sredstvo. Ne miješajte različite vrste rashladnih sredstava.
▶ Evakuirajte i sušite sustav vakuumskom pumpom ( sl. 18, [5]) do
cca −1 bar (ili cca 500 Micron).
▶ Otvorite gornji ventil [3] (strana tekućine).
▶ Mjeračem tlaka [4] provjerite postoji li slobodan protok.
▶ Otvorite donji ventil [2] (strana plina).
Rashladno sredstvo raspodjeljuje se po sustavu.
▶ Zatim provjerite stanje tlaka.
▶ Izvrnite Schraderov otvarač [6] i zatvorite Schraderov ventil [1].
▶ Uklonite vakuumsku pumpu, mjerač tlaka i Schraderov otvarač.
▶ Vratite kape na ventile.
▶ Vratite poklopac za cijevne priključke na vanjskoj jedinici.
3.5 Električni priključak
3.5.1 Opće upute
UPOZORENJE
Opasnost za život zbog udara električne struje!
Doticanje električnih dijelova koji su pod naponom može uzrokovati
strujni udar.
▶ Prije radova na električnom dijelu: Svepolno prekinuti opskrbu
naponom (osigurač, sklopka LS) i osigurati protiv nenamjernog
ponovnog uključenja.
▶ Radove na električnom sustavu smije obavljati samo ovlašteni
električar.
▶ Obratiti pozornost na zaštitne mjere prema nacionalnim i
međunarodnim propisima.
▶ Postoji li sigurnosni rizik u mrežnom naponu ili nastane li kratki spoj
tijekom instalacije, obavijestite korisnika pisanim putem i ne
instalirajte uređaje dok se problem ne otkloni.
▶ Izvršite sve električne priključke prema električnoj priključnoj shemi.
▶ Režite izolaciju kabela samo posebnim alatom.
▶ Ne priključiti ostale potrošače na mrežni priključak uređaja.
▶ Nemojte pobrkati fazu i nulti vodič. To može uzrokovati funkcijske
smetnje.
▶ Postoji li fiksni mrežni priključak, instalirajte prenaponsku zaštitu i
prekidač koji je konstruiran za 1,5-struku vrijednost maksimalne
potrošnje snage uređaja.
3.5.2 Priključak unutarnje jedinice
Unutarnja jedinica priključuje se na vanjsku jedinicu 5-žilnim
komunikacijskim kabelom tipa H07RN-F. Presjek vodiča
komunikacijskog kabela treba iznositi najmanje 1,5 mm
2
.
NAPOMENA
Materijalna šteta uzrokovana pogrešno priključenom unutarnjom
jedinicom
Unutarnja jedinica opskrbljuje se naponom putem vanjske jedinice.
▶ Priključujte unutarnju jedinicu samo na vanjsku jedinicu.
Za priključivanje komunikacijskog kabela:
▶ Otklopite gornji poklopac ( slika 19).
▶ Uklonite vijak i skinite poklopac na polju za uključivanje.
▶ Uklonite vijak i skinite poklopac [1] priključne stezaljke ( slika 20).
▶ Izbijte kabelsku uvodnicu [3] na poleđini unutarnje jedinice i
provedite kabel.
▶ Pričvrstite kabel na pričvrsnicu kabela [2] te ga priključite za
stezaljke W, 1(L), 2(N), S i .
▶ Zabilježite dodijeljenost žila priključnim stezaljkama.
▶ Ponovo pričvrstite poklopce.
▶ Provedite kabel do vanjske jedinice.
Vanjski promjer
cijevi Ø [mm]
Zakretni moment [Nm] Promjer porubljenog
otvora (A) [mm]
Porubljeni kraj cijevi Predmontirani navoj
porubljene matice
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
