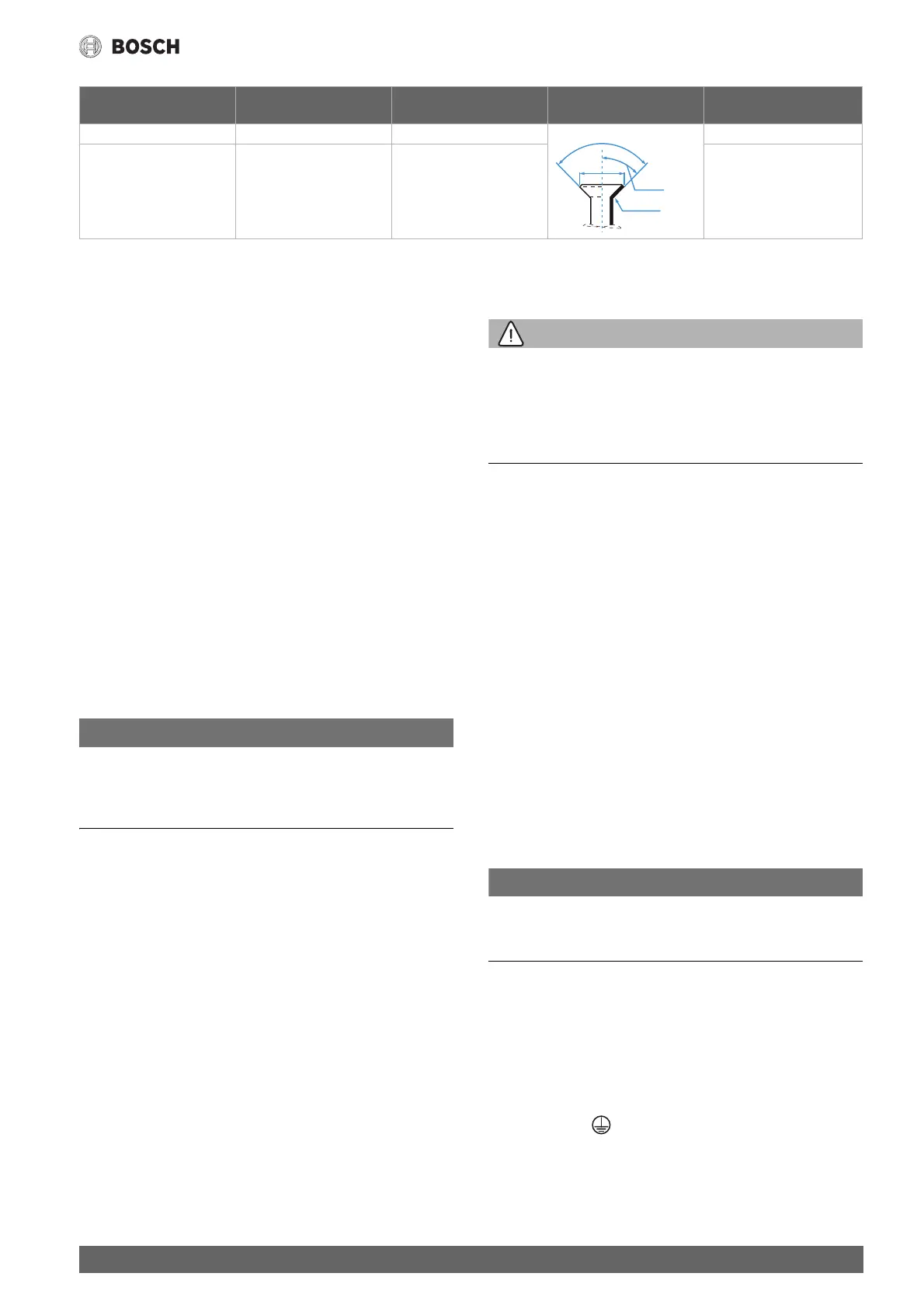

Szerelés
97
Climate 5000i – 6721824787 (2021/02)
7. tábl. A csőkötések adatai
3.4.2 A kondenzvízkifolyó csatlakoztatása a beltéri egységre
A beltéri egység kondenzvízgyűjtője két csatlakozóval van felszerelve.
Gyárilag egy kondenzvíztömlő van felszerelve és egy dugó van
elhelyezve, melyek kicserélhetők ( 12. ábra).
▶A kondenzvíztömlőt lejtéssel kell fektetni.
3.4.3 A tömítettség ellenőrzése és a berendezés feltöltése
A tömítettség ellenőrzése
A tömörségvizsgálat során ügyeljen a nemzeti és helyi előírásokra.
▶ Távolítsa el a kupakot a három szelepből ( 18. ábra, [1], [2] és
[3]).
▶ Csatlakoztassa a Schrader-szelepnyitót [6] és a nyomásmérőt [4] a
Schrader-szelepre [1].
▶ Csavarja be a Schrader-szelepnyitót és nyissa ki a Schrader-szelepet
[1].
▶ A [2] és [3] szelepeket hagyja zárva, és a berendezést töltse fel
nitrogénnel addig, amíg a nyomása 10 %-kal a maximális üzemi
nyomás felett nem lesz ( 102. oldal).
▶Ellenőrizze, hogy a nyomás 10 perc múlva megváltozott-e.
▶ Engedjen le annyi nitrogént, hogy a nyomás a maximális üzemi
nyomásnak feleljen meg.
▶ Legalább 1 órával később ellenőrizze, hogy a nyomás megváltozott-e.
▶Eressze ki a nitrogént.
A rendszer feltöltése
ÉRTESÍTÉS
Nem megfelelő hűtőközeg miatti működési zavar
A kültéri egység gyárilag R32 hűtőközeggel van feltöltve.
▶ Ha a hűtőközeget ki kell pótolni, akkor erre csak azonos hűtőközeg
használható. Eltérő típusú hűtőközegek keverése tilos!
▶ A berendezést vákuumszivattyúval ( 18. ábra, [5]) ürítse és
szárítsa ki, amíg el nem éri a kb. −1 bar (vagy kb. 500 mikron)
értéket.
▶ Nyissa ki a felső szelepet [3] (folyadékoldal).
▶ A nyomásmérővel [4] ellenőrizze, hogy az átáramlás szabadon
történik-e.
▶ Nyissa ki az alsó szelepet [2] (gázoldal).
A hűtőközeg ekkor eloszlik a berendezésben.
▶ Végül ellenőrizze a nyomásviszonyokat.
▶ Csavarja ki a Schrader-szelepnyitót [6] és zárja el a Schrader-
szelepet [1].
▶ Távolítsa el a vákuumszivattyút, a nyomásmérőt és a Schrader-
nyitószelepet.
▶ Helyezze vissza a szelepek dugóit.
▶ Helyezze vissza a kültéri egységre a csőcsatlakozások burkolatát.
3.5 Elektromos csatlakoztatás
3.5.1 Általános fontos tudnivalók
FIGYELMEZTETÉS
Elektromos áramütés okozta életveszély!
A feszültség alatt álló elektromos komponensek megérintése áramütést
okozhat.
▶ Az elektromos alkatrészeken végzett munkák előtt minden póluson
meg kell szakítani a feszültségellátást (a biztosítékkal, LS
kapcsolóval), és biztosítani kell véletlen bekapcsolás ellen.
▶ Az elektromos berendezésen kizárólag engedéllyel rendelkező
villanyszerelő szakember végezhet munkát.
▶ Vegye figyelembe a nemzeti és a nemzetközi előírások szerinti
védelmi intézkedéseket.
▶ Ha a szerelés során a hálózati feszültség miatti biztonsági kockázat
vagy rövidzárlat veszélye áll fenn, akkor erről írásban tájékoztassa az
üzemeltetőt, és a probléma elhárításáig ne szerelje fel a készülékeket.
▶ Az összes elektromos csatlakozást az elektromos kapcsolási rajz
alapján kell elkészíteni.
▶ A kábelszigetelést csak speciális szerszámmal vágja át.
▶ Ne csatlakoztasson további fogyasztókat a készülék hálózati
csatlakozójára.
▶ Ne cserélje fel a fázis- és a nullavezetékeket. Ez ugyanis működési
zavarokhoz vezethet.
▶ Rögzített hálózati csatlakozásnál szereljen be túlfeszültségvédelmet,
és egy leválasztó kapcsolót is, mely legalább a készülék maximális
teljesítményfelvételének 1,5-szeresére kell méretezve legyen.
3.5.2 Beltéri egység csatlakoztatása
A beltéri egységet H07RN-F típusú, 5-eres kommunikációs kábellel
csatlakoztassa a kültéri egységhez. A kommunikációs kábel
vezetékkeresztmetszetének legalább 1,5 mm
2
kell lennie.
ÉRTESÍTÉS
Anyagi károk a helytelenül csatlakoztatott beltéri egység miatt
A beltéri egységet a kültéri egység látja el árammal.
▶ A beltéri egységet kizárólag a kültéri egységre csatlakoztassa.
A kommunikációs kábel csatlakoztatása:
▶ Hajtsa felfelé a burkolatot ( 19. ábra).
▶ Távolítsa el a csavart, majd vegye le a burkolatot a kapcsolópanelről.
▶ Távolítsa el a csavart, majd vegye le a csatlakozókapcsok burkolatát
[1] ( 20. ábra).
▶ Törje ki a beltéri egység hátoldalán lévő bákelátvezetést [3], majd
vezesse át a kábelt.
▶ A kábelt rögzítse a húzásbiztosítóhoz [2], majd csatlakoztassa a W,
1(L), 2(N), S és kapcsokhoz.
▶ Jegyezze fel az erek elrendezését a csatlakozókapcsokon.
▶ Szerelje vissza a burkolatokat.
▶ Vezesse el a kábelt a kültéri egységhez.
Külső csőátmérő Ø [mm] Meghúzási nyomaték [Nm] A peremezett nyílás (A)
átmérője [mm]
Peremezett csővég Előszerelt peremes anya
mente
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4
