Bosch Climate 5000i User Manual

Монтаж
Climate 5000i – 6721824787 (2021/02)
204

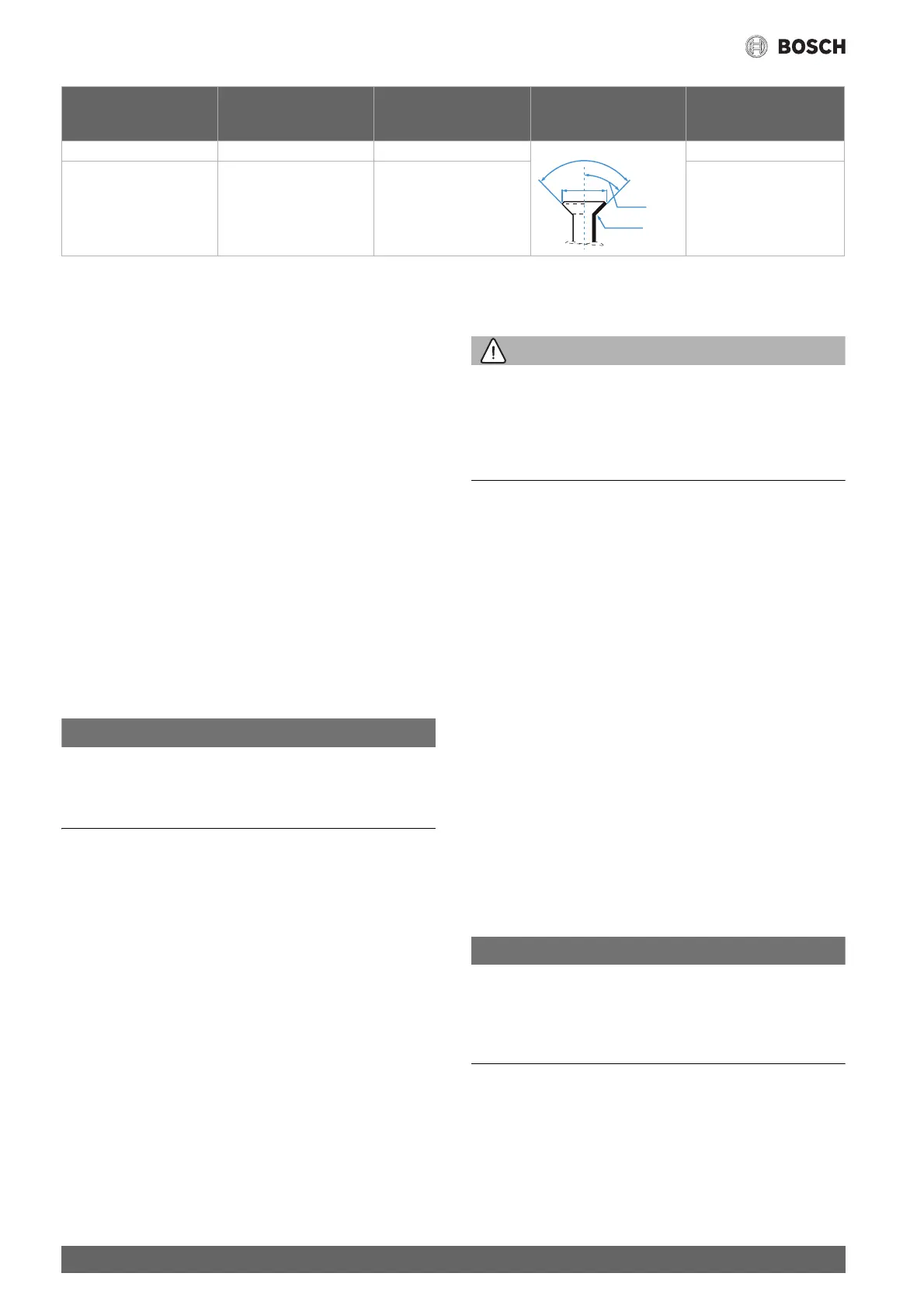

Таб. 7 Характеристики трубних з’єднань
3.4.2 Під’єднання конденсатовідводу до внутрішнього блока
Піддон для конденсату внутрішнього блока має два підключення. З
заводу на ньому встановлено шланг для відведення конденсату та
заглушку, які можна змінювати місцями ( Рис. 12).
▶Прокладіть шланг для відведення конденсату з нахилом.
3.4.3 Перевірка на герметичність та заповнення системи
Перевірка герметичності
Під час перевірки на герметичність дотримуйтеся державних та
місцевих норм.
▶Зніміть заглушки з трьох клапанів ( Рис. 18, [1], [2] і [3]).
▶Підключіть відкривач клапана Шрадера [6] і манометр [4] до
клапана Шрадера [1].
▶Вкрутіть відкривач клапана Шрадера і відкрийте клапан
Шрадера [1].
▶ Не відкривайте клапани [2] та [3] і заповнюйте систему азотом,
доки тиск на 10 % не перевищить максимальний робочий тиск
( стор. 209).
▶ Через 10 хвилин перевірте, чи не змінився тиск.
▶Спустіть азот, щоб досягти максимального робочого тиску.
▶ Через щонайменш 1 годину перевірте, чи не змінився тиск.
▶Спустіть азот.
Заповнення системи
УВАГА
Функціональна несправність через невідповідний холодоагент
Зовнішній блок з заводу заповнений холодоагентом R32.
▶ В разі необхідності додати холодоагент використовуйте лише той
самий холодоагент. Не змішуйте типи холодоагентів.
▶ За допомогою вакуумного насоса ( Мал. 18, [5]) видаліть
повітря із системи та просушіть її при тиску приблизно −1 бар
(або 500 мікрон).
▶ Відкрийте верхній клапан[3] (на стороні рідини).
▶ Перевірте за допомогою манометра [4], щоб протік був вільний.
▶ Відкрийте нижній клапан [2] (на стороні газу).
Холодоагент розподіляється у системі.
▶ Потім перевірте співвідношення тисків.
▶Викрутіть відкривач клапана Шрадера [6] і закрийте клапан
Шрадера [1].
▶Зніміть вакуумний насос, манометр і відкривач сервісного
клапана.
▶Встановіть заглушки клапанів.
▶Встановіть кришку для під’єднання труб до зовнішнього блоку.
3.5 Підключення до електромережі
3.5.1 Загальні вказівки
ПОПEPEДЖEHHЯ
Небезпека для життя через ураження електричним струмом!
Торкання електричних частин, що перебувають під напругою, може
призвести до ураження електричним струмом.
▶ Перед проведенням робіт з електричними частинами вимкніть
всі фази живлення приладу (запобіжник/лінійний захисний
автомат) та встановіть захист від випадкового ввімкнення.
▶ Роботи із електричною системою мають право здійснювати
тільки кваліфіковані електрики.
▶ Дотримуйтеся запобіжних заходів відповідно до національних та
міжнародних приписів.
▶ За наявності ризику небезпеки з боку мережевої напруги або при
короткому замиканні під час монтажу повідомте про це
користувача у письмовому вигляді та не встановлюйте прилади,
доки проблему не буде усунено.
▶ Виконуйте усі підключення до електромережі відповідно до
електричної схеми з’єднань.
▶ Розрізайте ізоляцію кабелю тільки за допомогою спеціального
інструмента.
▶ Не підключайте інших електричних споживачів до мережі
електропостачання разом із приладом.
▶ Не сплутайте фазу із нейтральним проводом. Це може призвести
до функціональних несправностей.
▶ При стаціонарному мережевому підключенні встановіть захист
від перенапруги та розʼєднувальний вимикач, розрахований на
споживання потужності, що у 1,5 рази перевищує максимальне
споживання потужності приладу.
3.5.2 Підключення внутрішнього блока
Підключення внутрішнього блока до зовнішнього здійснюється
через 5-жильний з’єднувальний кабель типу H07RN-F. Поперечний
переріз кабелю має становити щонайменш 1,5 мм
2
.
УВАГА
Пошкодження майна через неправильно підключений
внутрішній блок
Забезпечення струмом внутрішнього блока відбувається через
зовнішній блок.
▶ Підключайте внутрішній блок тільки до зовнішнього блока.
Зовнішній діаметр труби
Ø[мм]
Момент затягування
[Н м]
Діаметр
розвальцьовуваного
отвору (А) [мм]
Розвальцьовуваний
кінець труби
Різьба попередньо
змонтованої конусної
гайки
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
