Installation
77
Climate 5000i – 6721824787 (2021/02)

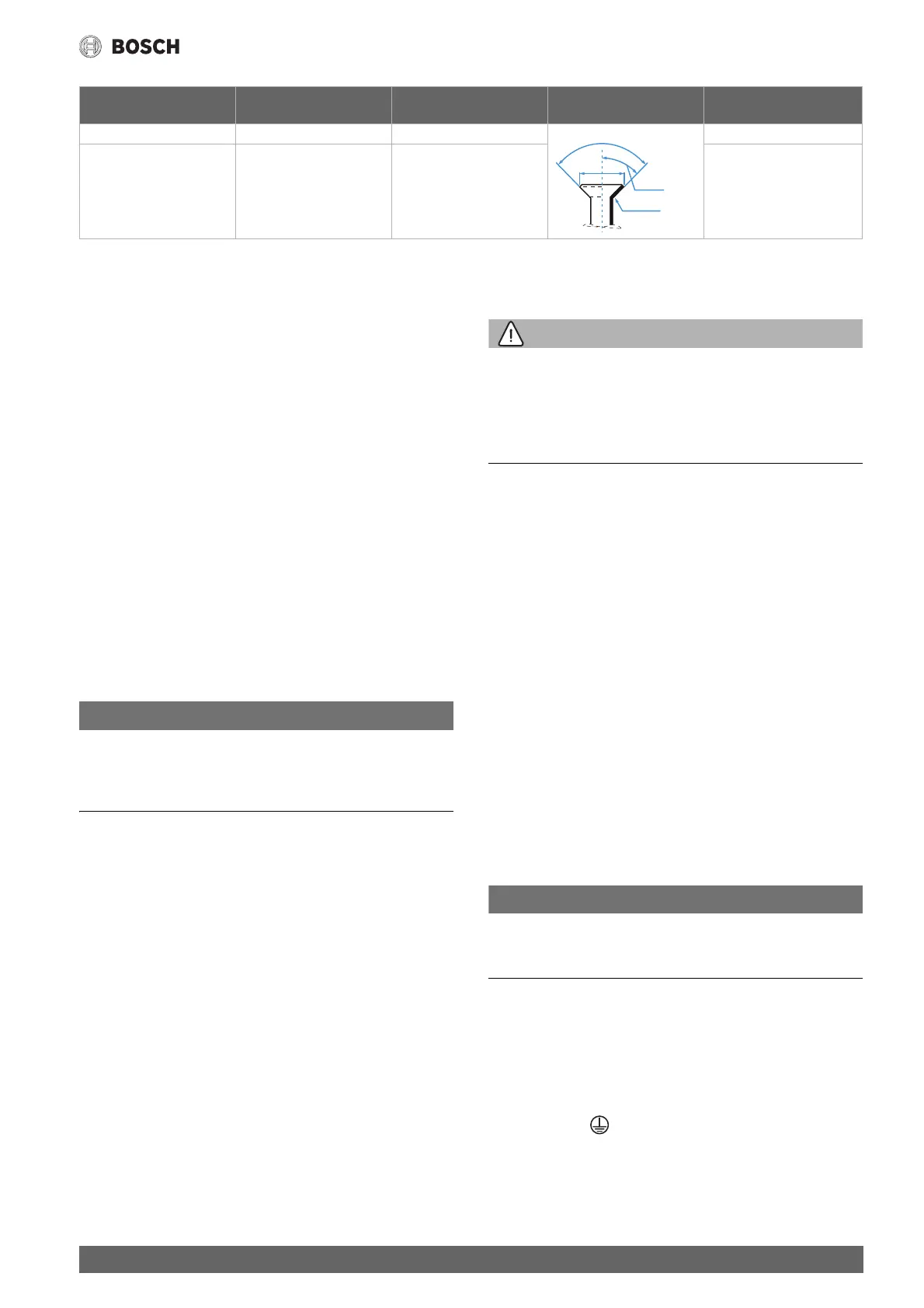

Tab. 7 Paramètres des raccords de tubes
3.4.2 Raccorder l’écoulement des condensats à l’unité intérieure
Le bac à condensats de l’unité intérieure est équipé de deux raccords. Un
tuyau des condensats et un bouchon sont montés en usine, ils peuvent
être remplacés ( fig. 12).
▶ Former une pente avec le tuyau des condensats.
3.4.3 Charger l’installation et contrôler l’étanchéité
Contrôle d'étanchéité
Lors du contrôle d’étanchéité, tenir compte des dispositions locales et
nationales en vigueur.
▶ Retirer les capuchons des trois vannes ( fig. 18, [1], [2] et [3]).
▶ Raccorder le raccord de service [6] et le manomètre [4] à la soupape
basse pression [1].
▶ Insérer le raccord de service et ouvrir la soupape basse pression [1].
▶ Laisser les valves [2] et [3] fermées et remplir l’installation d’azote
jusqu’à ce que la pression soit supérieure de 10 % à la pression de
service maximale ( page 82).
▶ Vérifier si la pression est la même au bout de 10 minutes.
▶ Laisser échapper de l’azote jusqu’à ce que la pression de service
maximale soit atteinte.
▶ Vérifier si la pression est la même après au moins 1 heure.
▶ Laisser s’échapper de l’azote.
Remplissage de l’installation
AVIS
Dysfonctionnement dû au mauvais réfrigérant
L’unité extérieure est remplie de réfrigérant R32 en usine.
▶ S’il faut faire l’appoint, ne faire l’appoint qu’avec le même réfrigérant.
Ne pas mélanger différents types de réfrigérants.
▶ Evacuer et sécher l’installation avec une pompe à vide
( fig. 18, [5]) jusqu’à atteindre env. −1 bar (ou env. 500 microns).
▶ Ouvrir la soupape supérieure [3] (côté liquide).
▶ Vérifier à l’aide du manomètre[4] si le débit est dégagé.
▶ Ouvrir la valve inférieure [2] (côté gaz).
Le réfrigérant se disperse dans l’installation.
▶ Vérifier ensuite la pression.
▶ Dévisser le raccord de service [6] et fermer la soupape basse
pression [1].
▶ Retirer la pompe à vide, le manomètre et le raccord de service.
▶ Remettre les capuchons des soupapes en place.
▶ Remettre le cache des raccords de tuyaux sur l’unité extérieure.
3.5 Raccordement électrique
3.5.1 Remarques générales
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d’intervenir sur les pièces électriques : couper l’alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
▶ Les travaux réalisés sur l’installation électrique ne doivent être effec-
tuées que par un électricien qualifié.
▶ Respecter les mesures de protection émanant des prescriptions
nationales et internationales.
▶ En cas de risque pour la sécurité au niveau de la tension de réseau ou
en cas de court-circuit pendant l’installation, informer l’exploitant par
écrit et ne pas installer les appareils avant que le problème ne soit
résolu.
▶ Effectuer tous les raccordements électriques selon le schéma de
connexion électrique.
▶ Ne couper l’isolation des câbles qu’avec un outil spécial.
▶ Ne pas raccorder d’autres utilisateurs au raccordement secteur de
l’appareil.
▶ Ne pas intervertir phase et neutre. Ceci peut provoquer des dysfonc-
tionnements.
▶ Si le raccordement au réseau électrique est fixe, installer un para-
surtenseur et un fusible déterminé pour 1,5 fois la puissance absor-
bée maximale de l’appareil.
3.5.2 Raccorder l’unité intérieure
L’unité intérieure est raccordée à l’unité extérieure via un câble de com-
munication à 5 fils de type H07RN-F. La section du conducteur du câble
de communication doit mesurer au minimum 1,5 mm
2
.
AVIS
Dommages matériels dus à une unité intérieure mal raccordée
L’unité intérieure est alimentée par l’unité extérieure.
▶ Ne raccorder l’unité intérieure qu’à l’unité extérieure.
Pour raccorder le câble de communication :
▶ Soulever le cache supérieur ( fig. 19).
▶ Retirer la vis et enlever le cache sur le panneau de commande.
▶ Retirer la vis et enlever le cache [1] de la borne ( fig. 20).
▶ Percer un passe-câble [3] à l’arrière de l’unité intérieure et faire pas-
ser le câble.
▶ Fixer le câble sur le serre-câble [2] et le raccorder aux bornes W,
1(L), 2(N), S et .
▶ Noter l’affectation des fils aux bornes de raccordement.
▶ Refixer les caches.
▶ Amener le câble jusqu’à l’unité extérieure.
Diamètre extérieur du tube
Ø[mm]
Couple de serrage [Nm] Diamètre de l’ouverture
avec cône (A) [mm]
Extrémité du tube avec
cône
Filetage prémonté de
l’écrou du cône
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
