Versorgt von
f
fel rechter Joystick
b
arm rechter Joystick
h
ren rechts Fahrpedal rechts
h
ren links Fahrpedal links
f
felstiel linker Joystick
s
atzhydraulik Schalter am Joystick
S
teuerkreis (Opt) Schalter am Joystick
barmschwenken Hammerpedal

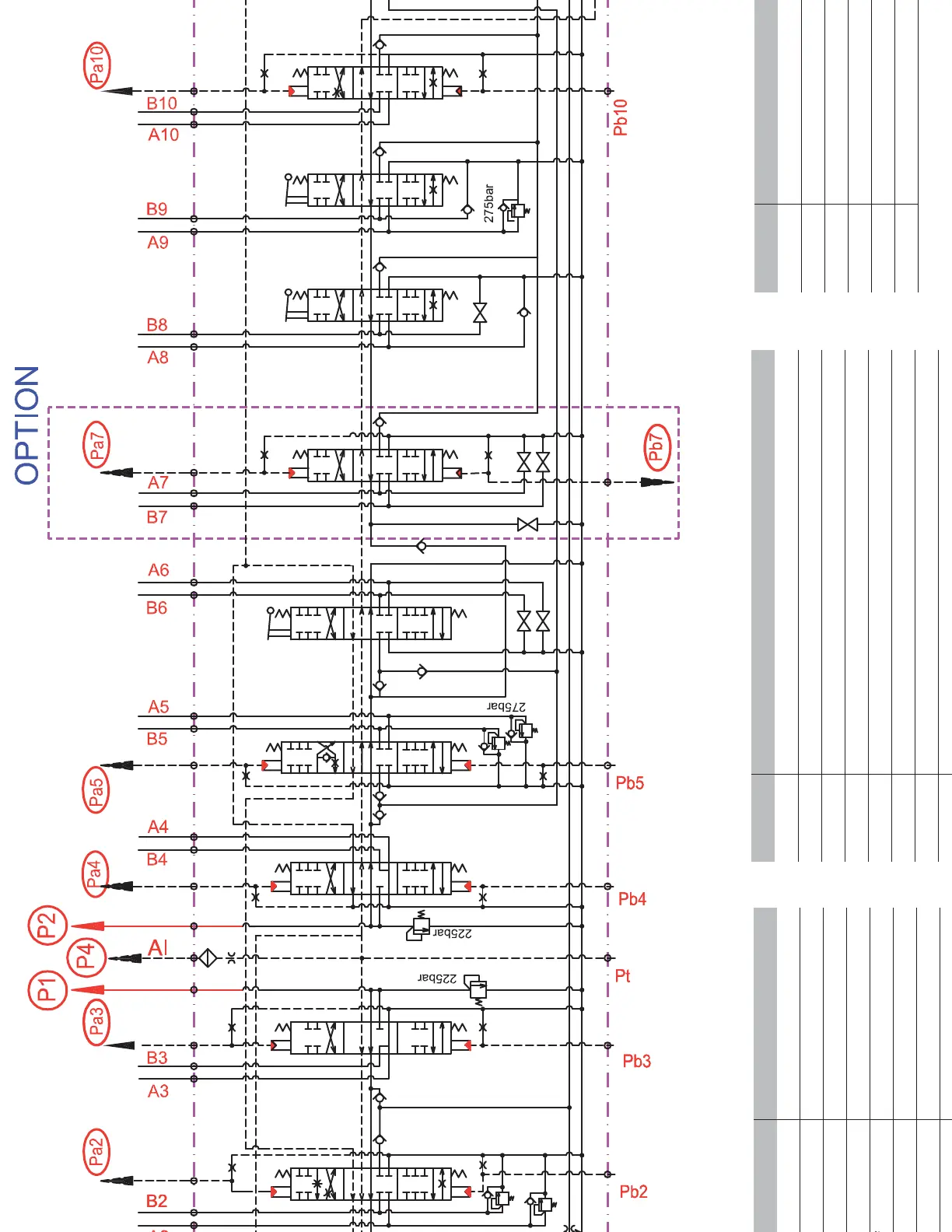

Hauptsteuerleitungen
Anschluss Legende
A1, B1 Löffelzylinder
A2, B2 Hubarmzylinder
A3, B3 Fahreinheit rechts über Drehdurchführung
A4, B4 Fahreinheit links über Drehdurchführung
A5, B5 Löffelstielzylinder
A6, B6 Zusatzhydraulik
A7, B7 3.Steuerkreis
A8 B8 Schwenkzylinder
Pumpen-/Tankleitungen
Anschluss Legende
P1 Anschluss Pumpe 1
P2 Anschluss Pumpe 2
P3 Anschluss Pumpe 3
P4 Anschluss Pumpe 4
T1 Tankleitung über Rückschlagventil
T2 Tankleitung über Ölkühler und Filte
