3.4) Elektrische Anschlüsse
Alle elektrischen Anschlüsse müssen ohne Spannung
zur Anlage ausgeführt werden.

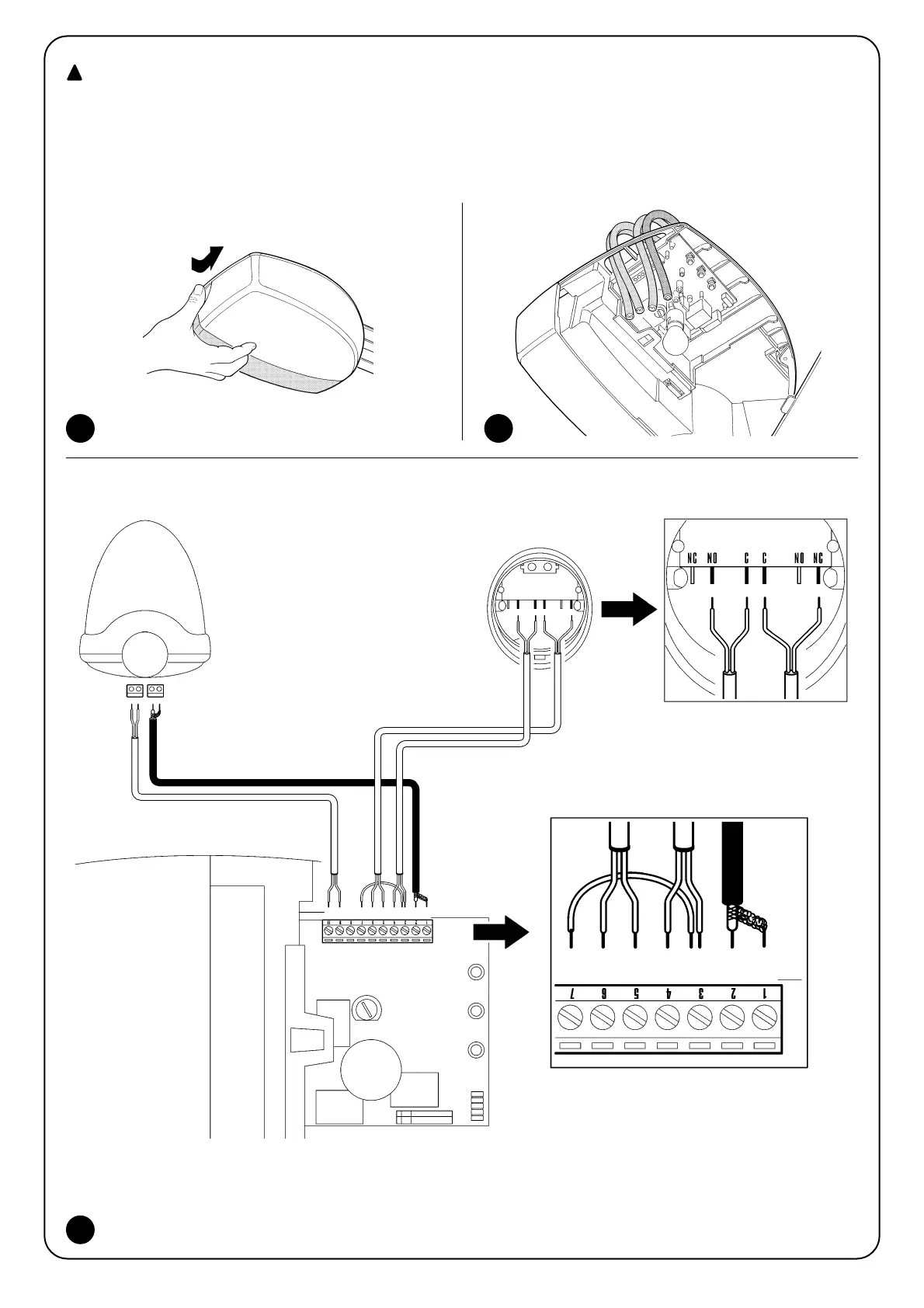

1. Um den Schutzdeckel zu öffnen und Zugang zur elektronischen
Steuerung von SPIN zu erhalten, muss seitlich auf diesen
gedrückt werden, dann den Deckel drehen – siehe Abbildung 31..
2. Die Verbindungskabel zu den anderen Vorrichtungen durch die
Bohrung führen. Die Kabel 20÷30 cm länger als notwendig las-
sen. Siehe Tabelle 5 für den Kabeltyp und Abbildung 2 für die
Anschlüsse.
3. Die Anschlüsse der Kabel nach dem Plan in Abbildung 33 aus-
führen.
