D

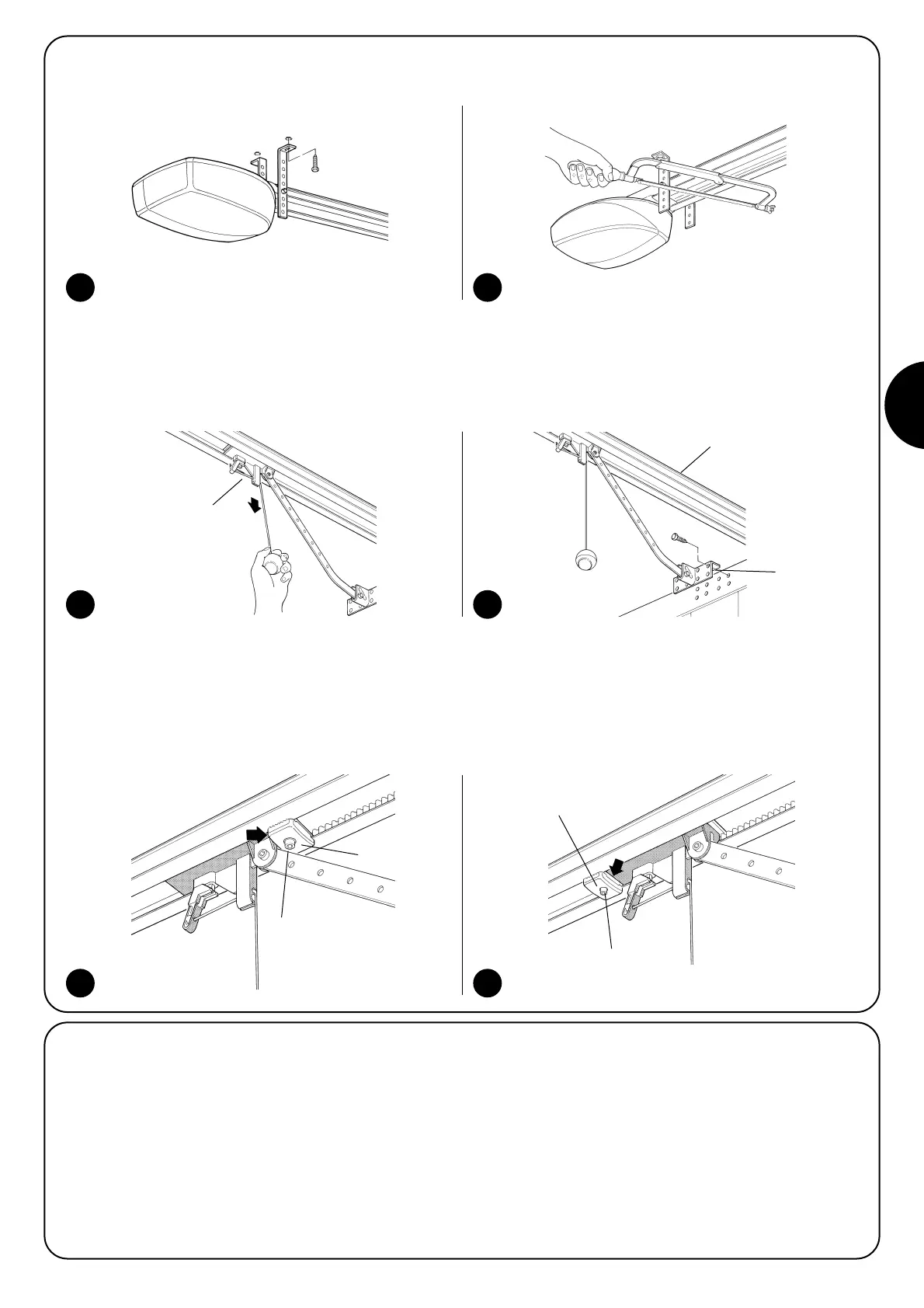

5. Die Bohrungen an den aufgezeichneten Stellen ausführen, dann die Bügel mit Hilfe einer Leiter an den soeben ausgeführten Bohrungen
anliegen lassen und mit für das Material geeigneten Schrauben und Dübeln befestigen – siehe Abbildung 25.
6. Prüfen, dass die Führung einwandfrei waagerecht ist, dann den überschüssigen Bügelteil absägen - siehe Abbildung 26.
7. Mit geschlossenem Tor das Seil ziehen, um den Wagen (E) auszuspannen - siehe Abbildung 27.
8. Den Wagen gleiten lassen, bis sich der Toranschlussbügel (D) an der oberen Torkante befindet, genau rechtwinklig zur Führung (G). Dann
den Toranschlussbügel (D) mit Nieten oder Schrauben befestigen - siehe Abbildung 28. Für das Material des Torflügels geeignete Schrau-
ben oder Nieten verwenden und prüfen, dass diese der gesamten Beanspruchung standhalten, die zum Öffnen und Schließen des Torf-
lügels aufgewendet wird.
9. Die Schrauben der beiden mechanischen Endanschläge lockern, dann den vorderen mechanischen Endanschlag (O) so verschieben,
dass er sich vor dem Wagen befindet – siehe Abbildung 29. Den Wagen kräftig in Schließrichtung schieben und die Schraube (N) in der
erreichten Stellung fest anziehen.
10.Das Tor bis zum gewünschten Öffnungspunkt von Hand öffnen, den hinteren mechanischen Endanschlag (Q) so verschieben, dass er
sich neben dem Wagen befindet – siehe Abbildung 30 – und diesen durch kräftiges Anziehen der Schraube (P) blockieren.
11.Versuchen, das Tor von Hand zu bewegen. Prüfen, ob der Wagen leicht und reibungslos auf der Führung gleitet und ob die Bewegung
von Hand leicht und ohne besondere Anstrengungen erfolgt.
25 26
27 28
29 30
E
G
D
O
N
Q
P
3.3) Installation der verschiedenen Vorrichtungen
Alle Vorrichtungen nach den jeweiligen Anweisungen installieren. In
Punkt “3.5 Beschreibung der elektrischen Anschlüsse” und in Abbil-
dung 2 die Vorrichtungen überprüfen, die an SPIN angeschlossen
werden können.
