144
Led OK Causa ACCIÓN
Led STOP Causa ACCIÓN
Apagado

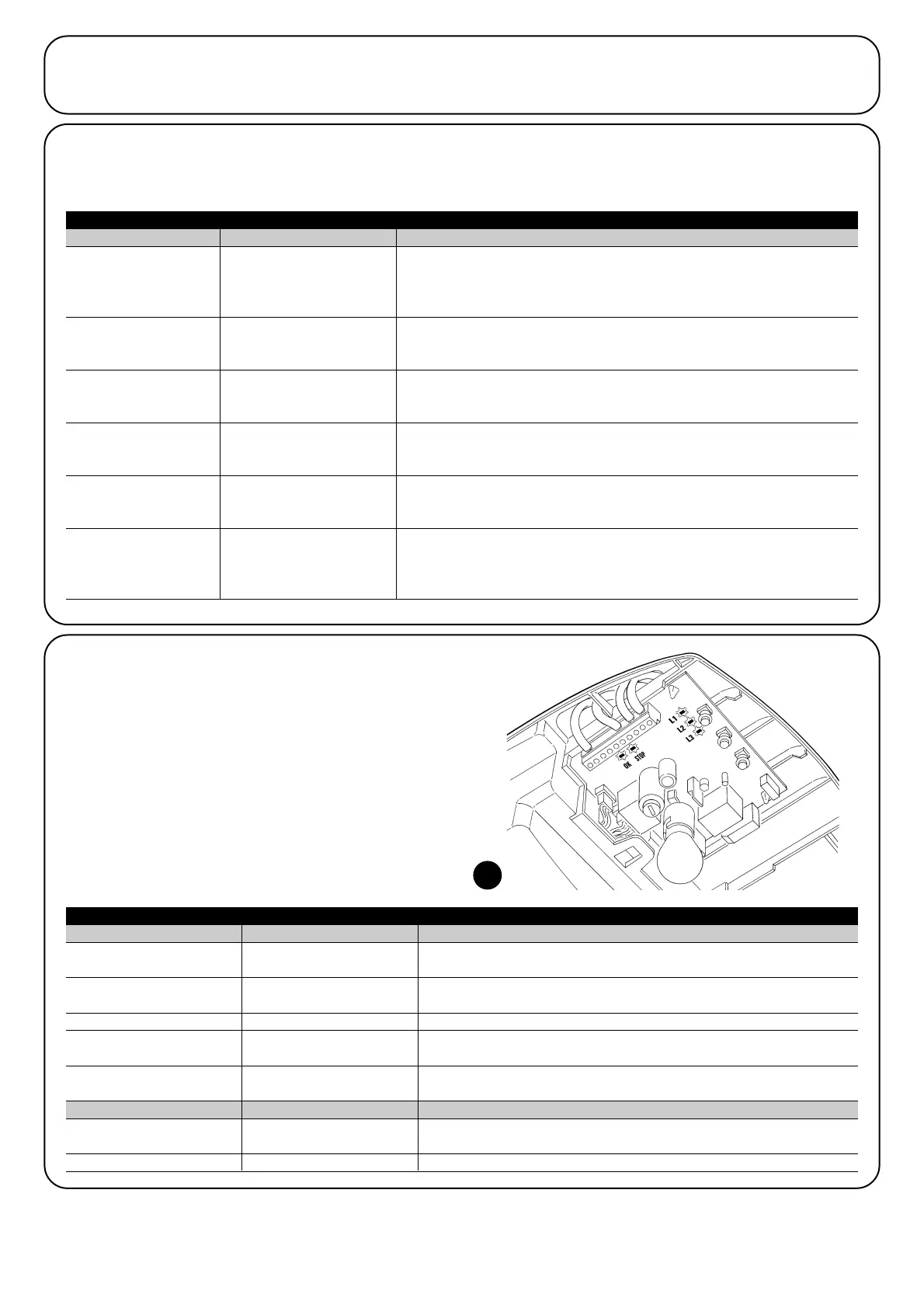

7.7.2) Señalizaciones en la central
En la central del SPIN hay una serie de leds y cada uno de ellos pue-
de dar señales especiales durante el funcionamiento normal o en
caso de desperfecto.
Tabla 23: leds en los bornes de la central
Desperfecto
Controle si hay alimentación; controle que los fusibles no se hayan quemado; si así fue-
ra, controle la causa de la avería y sustitúyalos con otros del mismo valor de corriente.
Encendido Desperfecto grave
Hay un desperfecto grave; pruebe a apagar durante algunos segundos la central; si el
estado continúa, significa que hay una avería y hay que sustituir la tarjeta electrónica.
Un destello por segundo Todo OK Funcionamiento normal de la central:
2 destellos rápidos
Se ha producido una variación
del estado de las entradas
Es normal cuando se produce un cambio de una de las entradas. PP,
STOP, activación de las fotocélulas o se utiliza el transmisor.
Serie de destellos separados
por una pausa de un segundo
Varias
Es la misma señal que emite la luz intermitente o la luz de cortesía. Véase
la Tabla 22
Apagado
Activación de la entrada de
STOP
Controle los dispositivos conectados a la entrada STOP.
Encendido Todo OK Entrada STOP activa
44
7.7) Diagnóstico y señales
Algunos dispositivos ofrecen directamente señales especiales a través de las que se puede reconocer el estado de funcionamiento o un
posible desperfecto.
7 destellos
pausa de 1 segundo
7 destellos
En el comienzo de la maniobra una o varias fotocélulas no dan el asenso para
el movimiento; controle que no haya obstáculos.
Durante el movimiento de cierre es normal si efectivamente hay un obstáculo.
7.7.1) Señalización con luz intermitente y luz de cortesía
Si se conecta una luz intermitente, durante la maniobra la luz intermitente destella una vez por segundo; cuando se produce algún desper-
fecto, la luz intermitente emite destellos más breves; los destellos se repiten dos veces, separados por una pausa de un segundo. Las mis-
mas señales de diagnóstico son reiteradas por la luz de cortesía.
Tabla 22: señales en la luz intermitente FLASH
Destellos rápidos Causa ACCIÓN
2 destellos
pausa de 1 segundo
2 destellos
Activación de una fotocélula
3 destellos
pausa de 1 segundo
3 destellos
Activación del limitador de la
"Fuerza Motor"
Durante el movimiento, la puerta encontró un punto de mayor fricción; controle
el motivo
4 destellos
pausa de 1 segundo
4 destellos
Activación de la entrada
STOP
En el comienzo de la maniobra o durante el movimiento se ha activado la
entrada STOP; controle el motivo.
5 destellos
pausa de 1 segundo
5 destellos
Error en los parámetros
internos de la central elec-
trónica.
Espere 30 segundos como mínimo y pruebe a accionar un mando; si el estado
persiste, podría haber una avería grave y habrá que sustituir la tarjeta electróni-
ca.
6 destellos
pausa de 1 segundo
6 destellos
Se ha superado el límite máxi-
mo de maniobras por hora.
Espere algunos minutos para que el limitador de maniobras retorne por debajo
del límite máximo.
Error en los circuitos eléctri-
cos internos
Desconecte todos los circuitos de alimentación durante algunos segundos y
pruebe a accionar un mando; si el estado persiste, podría haber una avería
grave en la tarjeta o en el cableado del motor. Controle y sustituya en su caso.
