172
7.3.2) Fotokomórki
Centrala siłownika SPIN jest wyposażona w funkcje “Fototest”, która zwiększa niezawodność urządzeń zabezpieczających, pozwalając na
osiągnięcie “klasy 2”, zgodnie z normą EN 954-1, w odniesieniu do zestawu, na który składa się centrala i fotokomórki bezpieczeństwa.
Za każdym razem kiedy zostaje wydane polecenie manewru, następuje sprawdzenie urządzeń zabezpieczających biorących w nim udział.
Manewr rozpoczyna się tylko, jeśli wszystko jest w porządku. Jeśli natomiast test nie daje wyniku pozytywnego (fotokomórka jest oślepiona
słońcem, zwarcie w przewodach, itp.) wówczas zostaje wykryta anomalia i manewr nie odbywa się.

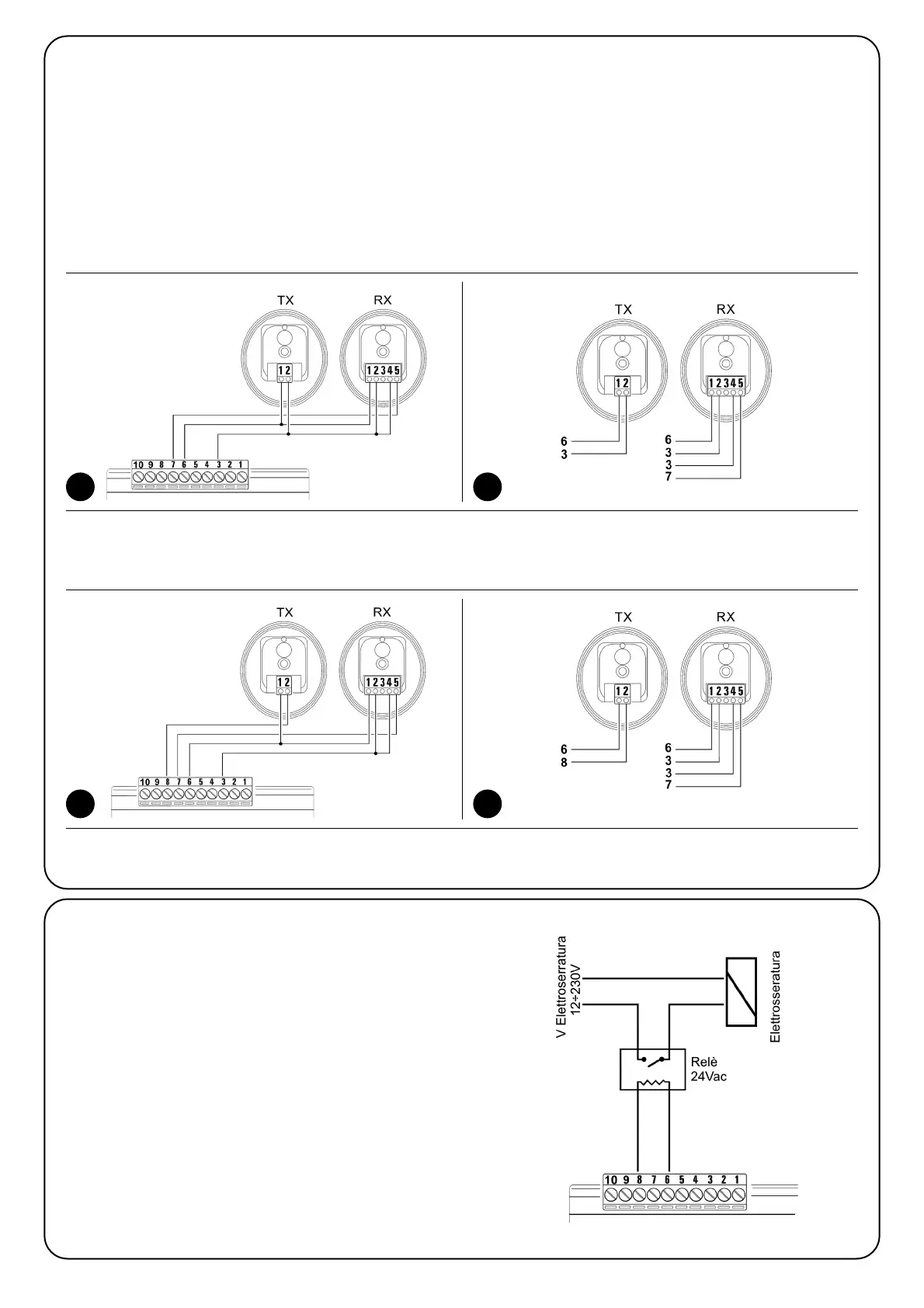

Funkcja “fototest” wymaga specjalnego połączenia nadajników fotokomórek (patrz rys. 40 i 41). Centrala rozpoznaje połączenie w trybie
“fototest” podczas procedury uczenia (patrz punkt “4.2 Programowanie pozycji otwarcia i zamknięcia bramy”)
• Połączenie bez funkcji “Fototest” (Rys. 38 i Rys. 39)
Nadajniki i odbiorniki są podłączone bezpośrednio do wyjścia zasilającego w centrali (zaciski 3 - 6)
• Połączenie z funkcją “Fototest” (Rys. 40, i Rys. 41):
Odbiorniki są podłączone do wyjścia ogólnego (zaciski 3 – 6) natomiast nadajniki do wyjścia “Fototest” (zaciski 8-6). Maksymalna wartość
prądu możliwa do wykorzystania na wyjściu “Fototest” wynosi 100mA.
Jeśli są 2 pary fotokomórek, które mogą zakłócać się nawzajem, należy aktywować synchronizację tak jak opisano to w instrukcji fotoko-
mórek.
38 39
40 41
7.3.3) Zamek elektryczny
Wyjście “Fototest” jest ustawione fabrycznie jako aktywne dla funk-
cji “Fototest”
Alternatywnym rozwiązaniem w centrali siłownika SPIN jest zapro-
gramowanie wyjścia pod zamek elektryczny. W momencie urucho-
mienia każdego manewru otwarcia, wyjście jest aktywowane na
okres 2 sekund, co pozwala na podłączenie zamka elektrycznego.
Podczas manewru zamknięcia wyjście nie jest aktywowane w związ-
ku z czym zamek elektryczny musi uzbrajać się ponownie automa-
tycznie.
Wyjście nie może bezpośrednio sterować zamkiem elektrycznym,
ale jedynie obciążeniem 24 Vac 2 W; należy zatem stosować prze-
kaźnik, jak pokazano na rysunku.
